Toutes les installations
électriques doivent
impérativement être réalisées
par des entreprises spécialisées.
Les raccords électriques doivent
être montés uniquement si
l'installation est hors tension.
ATTENTION
Contrôle de l'étanchéité
Une fois tous les branchements
effectués, la station-manomètre
est connectée comme suit aux
différents raccords pour vannes
Schrader (selon équipement) :
rouge = petite vanne
= pression d'injection
bleu = grande vanne
= pression d'aspiration
Une fois le branchement terminé,
il convient de procéder au contrôle
de l'étanchéité à l'aide d'azote sec.
Pour contrôler l'étanchéité, les
différents raccords sont vaporisés
au moyen d'un produit détecteur
de fuite en aérosol. Lorsque des
bulles apparaissent, cela signifie
que le raccord n'est pas correct.
Serrez alors plus fermement le
raccord vissé ou recommencez le
sertissage si nécessaire.
Une fois le contrôle de l'étanchéité
réussi, la surpression est évacuée
des conduites de condensat et une
pompe à vide est mise en service
avec une pression partielle finale
absolue de 0,01 mbar au min.
afin de créer un espace exempt
d'air dans les conduites. De plus,
cette mesure permet d'évacuer
l'humidité des conduites.
Un vide de min. 0,05 mbar
doit impérativement être
généré !
ATTENTION
La durée nécessaire pour la
génération du vide varie en fonction
du volume des conduites de l'unité
intérieure et de la longueur des
conduites de condensat. La procédure
dure toutefois au moins 60 minutes.
Une fois le système entièrement
exempt de gaz étrangers et
d'humidité, les vannes de la
station-manomètre sont fermées
et celles de l'unité extérieure sont
ouvertes comme décrit au chapitre
« Mise en service ».
Raccord pour condensat
La température descendant en dessous
du point de rosée, du condensat se
forme au niveau de l'évaporateur
lorsque l'appareil fonctionne en mode
Refroidissement.
Sous l'évaporateur se trouve un
récipient collecteur devant être relié à
une évacuation.
■
La conduite de condensat doit être
posée sur site ave une inclinaison
min. de 2 % (illustration 11). Au
besoin, prévoyez une isolation
hermétique à la diffusion de vapeur.
■
Introduisez la conduite de
condensat de l'appareil sans la fixer
dans la conduite d'évacuation. Si
le condensat est évacué dans une
conduite d'eaux usées, prévoyez un
siphon.
■
Si l'appareil fonctionne lorsque
la température extérieure est
inférieure à 0 °C, installez la
conduite de condensat en veillant
à ce qu'elle soit protégée du gel. Si
nécessaire, prévoyez un chauffage
auxiliaire pour les tuyaux.
■
Une fois le montage terminé,
vérifiez que le condensat s'écoule
sans entrave et que l'étanchéité est
garantie en permanence.
Branchement électrique

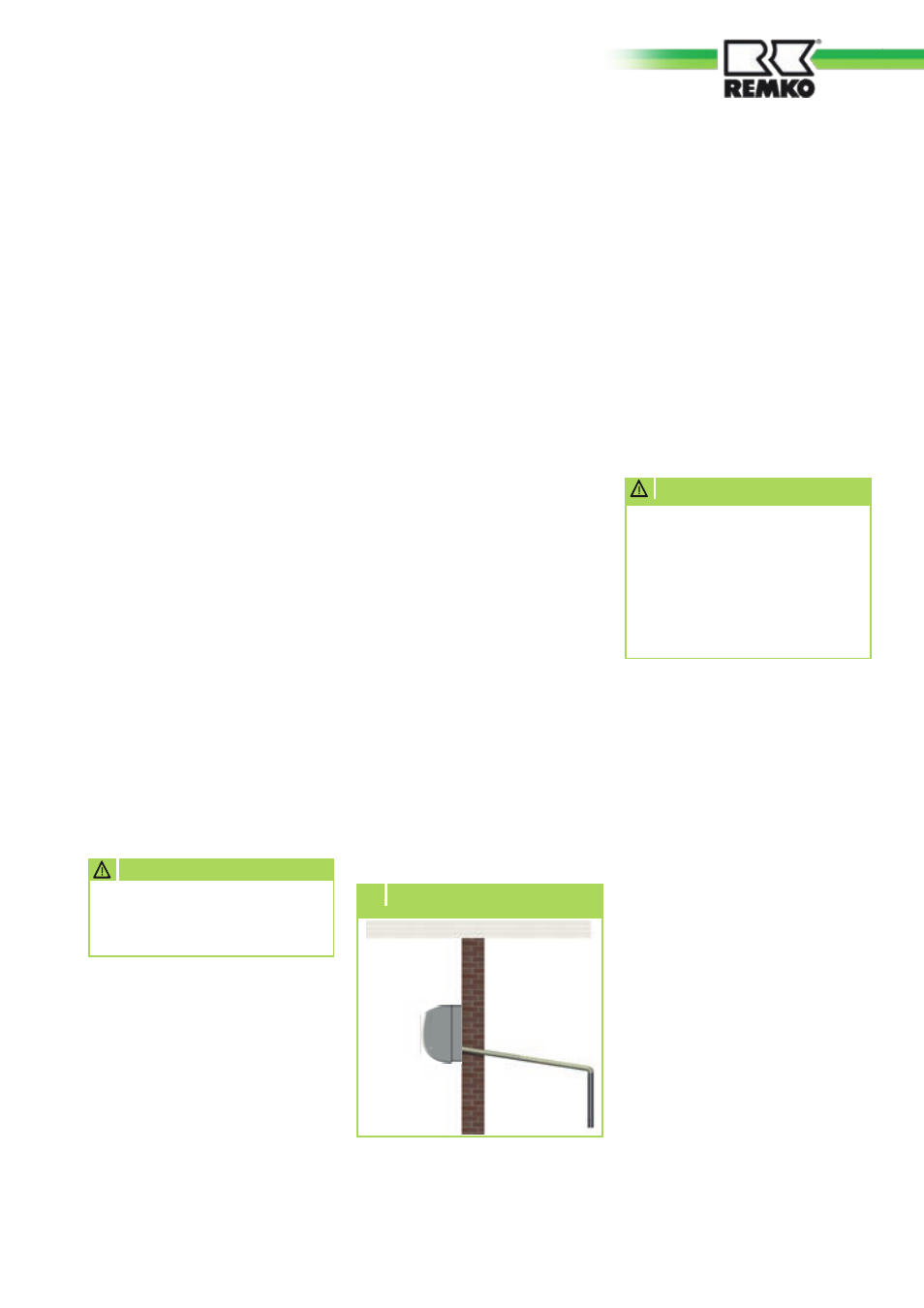

11 Inclinaison de la conduite
de condensat
2 % min.
d’inclinaison
De série, le tuyau de condensat
peut être raccordé au choix à
gauche (vue de devant).
Dans le cas d'unités RM 226
à RM 335, installez un câble
d'alimentation. Dans le cas d'unités
RM 426 à RM 435, vous devez
installer deux câbles d'alimentation
sur l'unité extérieure, ainsi qu'un
câble de commande 4 fils entre
l'unité extérieure et l'unité
intérieure.
Nous vous recommandons
d'utiliser en tant que câbles de
commande un câble blindé d'une
section d'au moins 1,5 mm².
■
Nous conseillons l'installation
sur site d'un interrupteur
principal/de réparation à
proximité de l'unité extérieure.
■
Si l'appareil est équipé d'une
pompe à condensat (disponible
en option), il est nécessaire,
en cas d'utilisation d'un
contact de désactivation pour
la pompe, d'ajouter un relais
supplémentaire pour augmenter
la puissance de commutation,
pour la désactivation du
compresseur.
■
Si les câbles sont placés dans
des zones soumises à de forts
champs magnétiques, veillez à
utiliser des câbles de commande
blindés.
■
La protection électrique de
l'installation doit être conforme
aux caractéristiques techniques.
