21
Raccord pour pièce
annexe et pour air frais
L’appareil intérieur est préparé pour le rafraîchissement
d’une seconde pièce et, indépendamment de cela, pour
l’aspiration d’air frais.
Sur deux côtés opposés de l’appareil se trouve resp.
une ouverture de Ø 150 mm prédécoupée destinée au
raccord pour pièce annexe, alors que l’ouverture prédé-
coupée pour le raccord d’air frais se trouve dans un coin
de l’appareil.
Les ouvertures doivent être percées si nécessaire. Au
préalable, il faut enlever soigneusement l’isolation en
forme de cercle. Notez que les lamelles de l’échangeur
thermique se situent juste derrière l’isolation et qu’elle
ne doivent en aucun cas être endommagées.
Pour les deux raccords, une isolation thermique
est indispensable !
Les tubes et pièces rapportées doivent être isolés
avec au moins 30 mm de laine minérale entoilée
d’aluminium ou 13 mm d’Armaflex .
G
à On ne peut utiliser qu’un seul raccord pour pièce
annexe.
à Pour monter le raccord pour pièce annexe, il faut
d’abord fixer sur l’ouverture un collet d’un diamètre
minimal de 150/156 mm à l’aide de vis Parker
(Ø 3 - 4,5 mm, maxi. 10 mm). Pour le raccord d’air
frais, on monte un collet de DN 100.
à Pour assurer le transport d’air vers la pièce voisine, il
faut fermer 1 ou 2 des 4 lamelles sur l’appareil
intérieur. A cet effet, collez une bande textile noire
adhésive d’une côté sur l’ouverture (ou les ouvertu-
res) à obturer.
Cette bande textile doit résister durablement à la
pression de l’air.
maxi. 7 m
à Il incombe au client de se procurer les collets, vis,
tubes flexibles/ agrafés et isolants. Ces pièces sont
toutes disponibles dans le commerce spécialisé.
à Les tubes d’aération doivent être aussi courts que
possible et posés avec aussi peu de courbures que
possible.
6
1
2
4
150
120
105
49
120
21
6 70
3
7
5

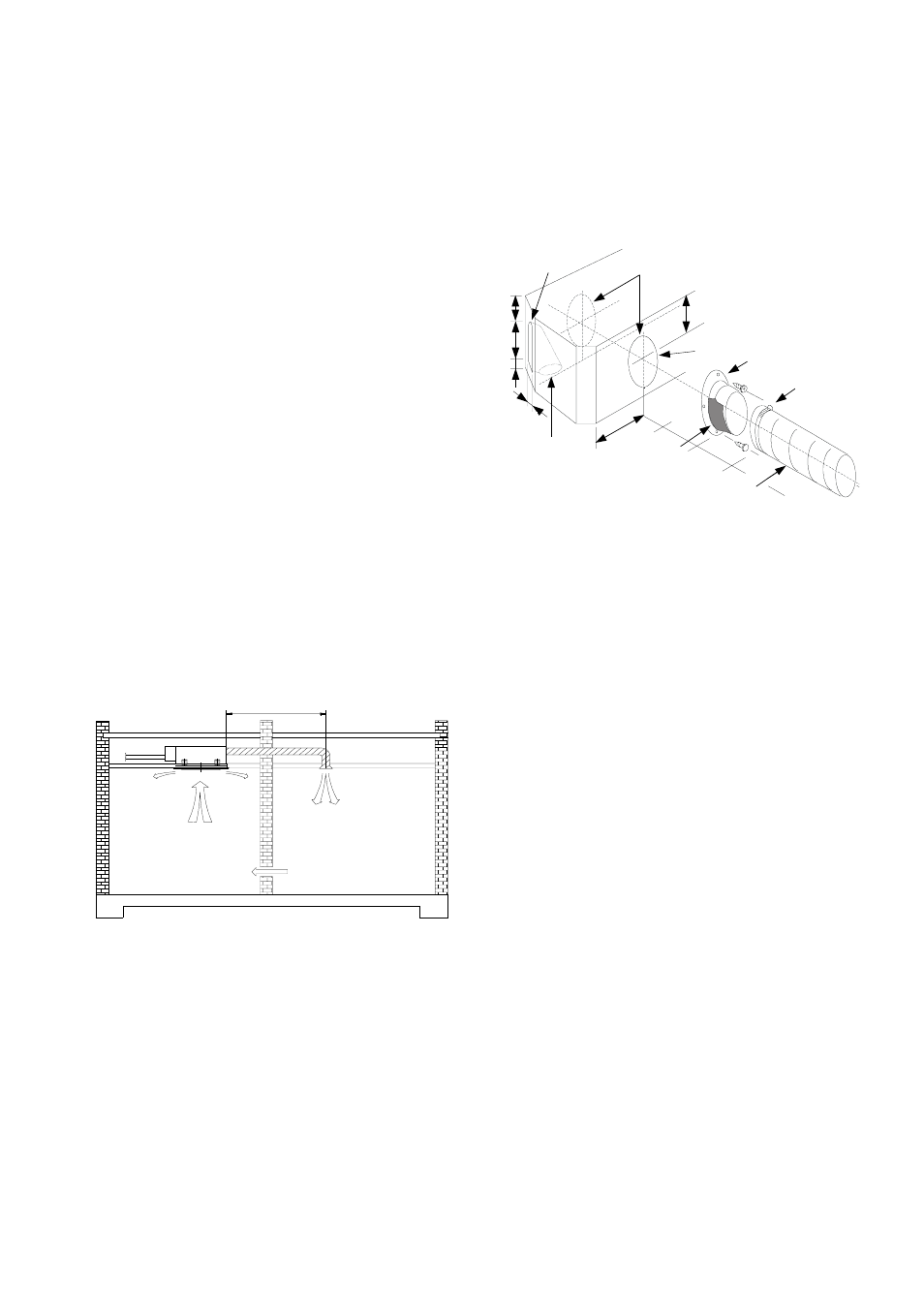

Montage du raccord pour pièce annexe
1 Tubulure (collet)
2 Bride
3 Joint néoprène
4 Passage flexible isolé 5. Entrée d’air frais
6 Sortie d’air, raccord pour pièce
annexe
7 Paroi de séparation en polystyrène
Raccord d’air frais
Il est donc également possible d’aspirer de l’air frais
(extérieur) en plus de l’air ambiant, avec l’appareil inté-
rieur et de tempérer cet air frais. Cette option est surtout
utilisée dans les pièces où l’air est vite consommé.
à La part d’air frais ne doit pas dépasser 10 %, sinon il
peut y avoir des problèmes de fonctionnement de
l’appareil.
à Il faut prévoir un filtre à poussière au niveau de l’en-
trée d’air extérieur (au niveau du bâtiment) ou dans
la canalisation d’air.
à Pour empêcher la pénétration d’eau de pluie, l’air ne
doit pas être aspiré à une vitesse supérieure à
2,5 m/s au niveau de l’entrée d’air extérieur.
à L’amenée d’air frais peut avoir lieu par le biais d’un
ventilateur supplémentaire.
à Une régulation de vitesse de rotation est conseillée
pour assurer un réglage correct du flux d’air frais.
à Pour raccorder le ventilateur, il est nécessaire d’éta-
blir une installation électrique distincte au niveau du
bâtiment, protégée par fusible.
à Montez le tube d’air frais après avoir percé l’ouver-
ture correspondante dans le caisson et après avoir
découpé la paroi de séparation de polystyrène qui se
trouve en-dessous.
Raccord pour pièce annexe
Le caisson au plafond permet de rafraîchir également
une pièce voisine par un système de canalisation, p.ex.
dans un plafond suspendu.
Les conditions suivantes doivent être remplies :
à La puissance frigorifique du caisson doit être suffi-
sante pour les deux pièces.
à Une ouverture doit être aménagée entre les deux
pièces pour permettre une circulation d’air entre les
deux pièces.
à Il ne faut pas dépasser une longueur de tube maxi-
male de 7 mètres.
