17
Installation
L’appareil intérieur est fixé au moyen de quatre tiges
filetées. Le gabarit fourni facile le positionnement des
trous de perçage.
Matériel de montage
Pour pouvoir effectuer un montage complet, il faut des
chevilles, des suspensions en tôle à ondes trapézoïda-
les / des profilés d’acier, des brides de fixation pour les
tubes de produit réfrigérant et d’eau de condensation
(resp. des canaux de pose), des pièces de raccorde-
ment pour la conduite de condensat (eau sanitaire).

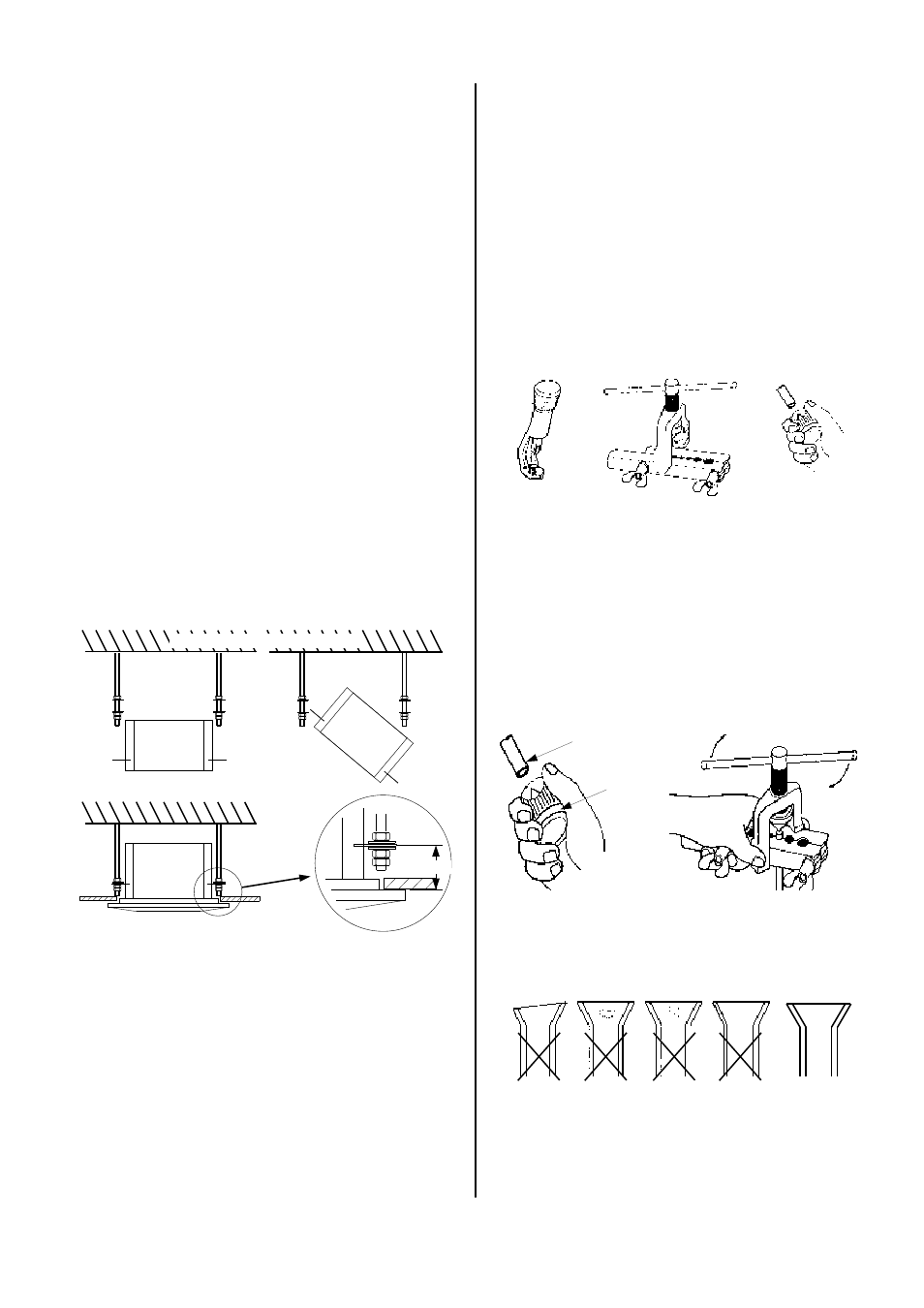

Installation de l’appareil
L’appareil est installé sur les quatre tiges filetées, avec
la grille vers le bas, en tenant compte de la trame au
plafond et des éventuels objets encastrés.
Déterminez les points de fixation des tiges filetées pour
la suspension de l’appareil en maintenant le gabarit en
carton sous le plafond et en marquant les points de
fixation en fonction de la position de la trame.
Fixez les tiges filetées uniquement à des éléments de
construction autorisés du point de vue statique, au-
dessus du plafond intermédiaire.
Si des raccords de pièce annexe et d’air frais sont inté-
grés, les manchons de raccordement correspondants
doivent être installés avant de monter l’appareil.
Pour garantir l’écoulement de l’eau de condensation
dans la cuve collectrice, insérez les appareils intérieurs
dans les tiges filetées et placez les appareils en position
horizontale au moyen de l’écrou inférieur.
Maintenez un écartement de 75 mm entre le dessous
de la suspension et le dessous du plafond intermédiaire
(voir illustration ci-dessus).
Raccordez les conduites de produit réfrigérant, de
condensat et les lignes pilotes à l’appareil intérieur
comme décrit plus bas et vérifiez une nouvelle fois le
que le positionnement est bien horizontal.
Pour finir, serrez le contre-écrou et montez la grille.
75 mm
Élément de construction statique
Montage de la ligne de jonction
1. Placez le caisson de manière à assurer un accès
libre de tous côtés.
Pour garantir la meilleure répartition d’air dans la
pièce, l’appareil intérieur doit être placé au centre.
2. Consultez le tableau « Caractéristiques techni-ques »
pour connaître les sections de tube requises.
3. Respectez les rayons de courbure des conduites de
produit réfrigérant et ne pliez jamais deux fois un
tube au même endroit.
Cela pourrait entraîner une fragilisation et un risque
de fendillement.
4. Utilisez uniquement les outils suivants :
5. Enlevez les écrous d’accouplement des appareils
qui ont été montés en usine.
6. Utilisez uniquement les écrous d’accouplement
montés en usine pour poursuivre le montage ou
employez les pièces jointes aux appareils
intérieurs si nécessaire.
7. Avant de border les conduites de produit réfrigérant,
assurez-vous que les écrous d’accouplement sont
présents sur le tube.
8. Travaillez les conduites de produit réfrigérant
comme suit :
Outil
ébarbeur
Conduite de produit
réfrigérant
Outil à border
G
Il est impératif d’utiliser des outils qui sont homo-
logués pour le domaine frigorifique.
Épaisseur
inégale
Fendille-
ment
Fendille-
ment
Ondulé CORRECT
9. Vérifiez que le rebord présente une forme correcte.
10. Effectuez d’abord manuellement la jonction entre
les conduites de produit réfrigérant et les valves
d’arrêt pour garantir un ajustement correct.
