19
Raccordement pour
condensat
En raison du passage sous le point de condensation, de
l’eau de condensation se forme sur l’échangeur à lamel-
les de l’appareil intérieur pendant le mode rafraîchisse-
ment. La cuve collectrice de l’appareil intérieur est
équipée en série d’une pompe à condensat, dont la
hauteur de refoulement est de maxi. 250 mm au-dessus
du bord supérieur de l’appareil.
La pompe de condensat se met en marche après le
démarrage de l’appareil. Elle fonctionne en permanence
pendant le mode rafraîchissement. Après l’arrêt de
l’appareil, elle tourne pendant encore 7 minutes env.
Pour que l’eau de condensation puisse s’écouler sans
entraves, le tuyau de condensat doit être posé avec une
déclivité d’au moins 2% vers une évacuation ou vers
l’extérieur.
à Les rallonges de tuyau éventuellement nécessaires
sont disponibles en option.
à Si l’eau de condensation est dirigée vers une
conduite d’eau usées, prévoyez un siphon pour
empêcher la remontée d’odeurs.
à Pour éviter l’eau de condensation, on peut aussi
prévoir une isolation thermique pour la conduite.
à En cas de fonctionnement de l’appareil sous une
température extérieure de 0 °C, il faut veiller à
réaliser une pose hors-gel.
à Si les évacuations ou réservoirs collecteurs se trou-
vent à une hauteur de plus de 250 mm au-dessus du
caisson monté, il faut utiliser une 2ème pompe de
condensat disponible en option .
à Une fois la pose effectuée, il vaut vérifier que l’eau
de condensation s’écoule bien librement.
Branchement électrique
Toutes les installations électriques doivent impérative-
ment être réalisées par un professionnel. Avant le mon-
tage des connexions électriques sur l’appareil intérieur,
il faut couper l’alimentation électrique de l’installation.
Les connexions électriques de l’appareil intérieur et les
bornes de la ligne pilote vers la partie extérieure se
trouvent sur le tableau de réglage, lequel est situé dans
l’appareil intérieur, masqué par la grille.
Toute la commande de l’appareil se trouve sur le ta-
bleau de réglage, sauf l’alimentation secteur, qui doit
être raccordée à la partie extérieure. L’alimentation
électrique de l’appareil intérieur est assurée par la ligne
pilote venant de la partie extérieure.
1. Ouvrez le capot du tableau de réglage après avoir
enlevé les 3 vis de fixation et retirez-le.
2. Glissez la conduite dans l’appareil par les bagues
protectrices de bordure du côté du raccord d’air frais
et bloquez-la dans le collier de serrage.

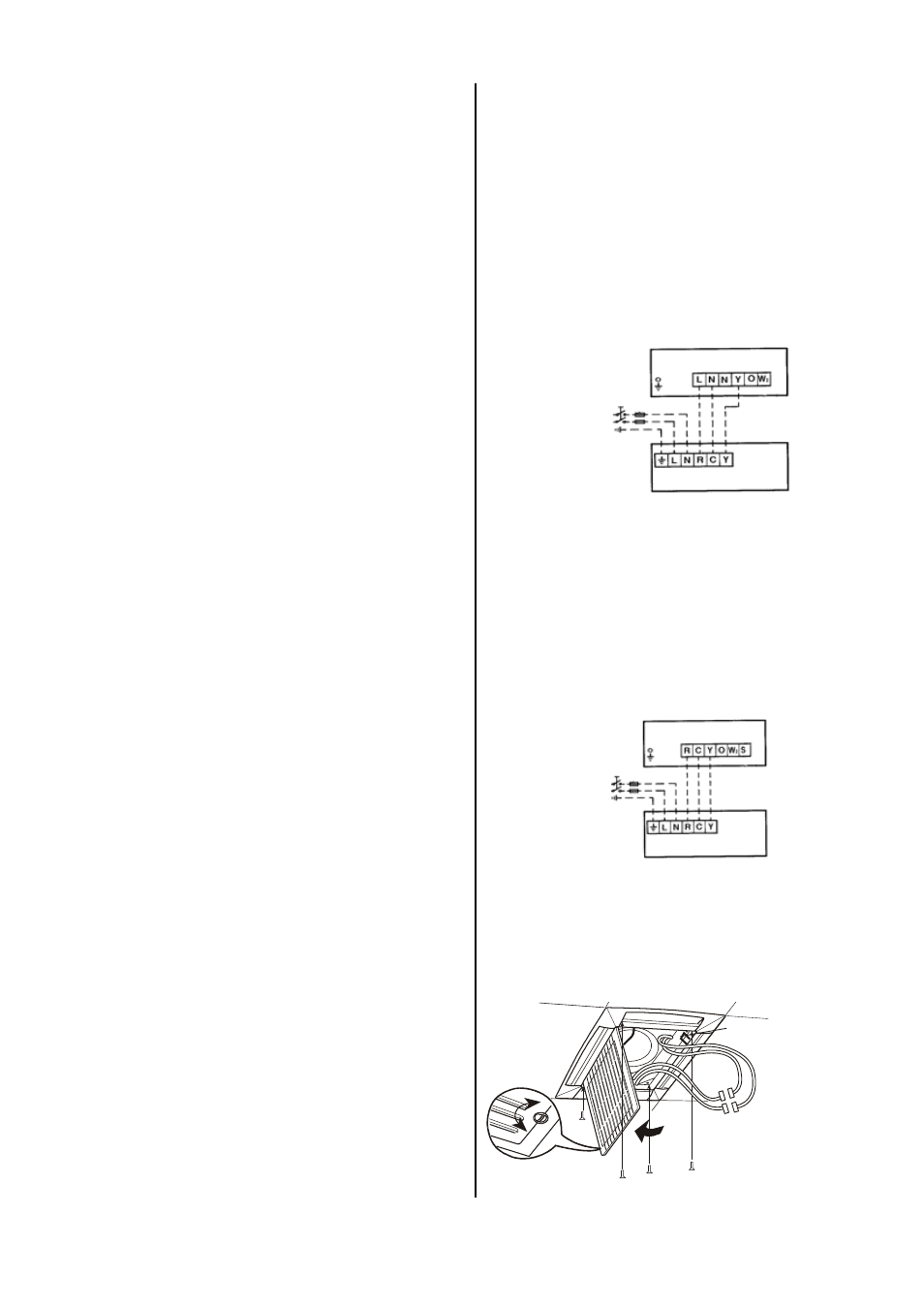

Raccordement de l’appareil intérieur RKV 13 C
L = Conducteur extérieur
Alimentation électrique appareil intérieur
N = Conducteur neutre
Alimentation électrique appareil intérieur
Y = Ligne pilote vers la partie extérieure
Compresseur marche / arrête
0 = AUCUN raccordement prévu
W2 = AUCUN raccordement prévu
4. Raccordez alors les fiches de connexion C
LR
et C
A
aux éléments correspondants.
Une confusion est impossible.
Collier de câble
Fiches de connexion
C
LR
et C
A
du cadre
Vis de support du cadre
Fiches de connexion
C
LR
et C
A
de l’appareil
Raccordement des appareils intérieurs RKV 18 / 24 C
R = Conducteur extérieur
Alimentation électrique appareil intérieur
C = Conducteur neutre
Alimentation électrique appareil intérieur
Y = Ligne pilote vers la partie extérieure
Compresseur marche / arrête
0 = AUCUN raccordement prévu
W2 = AUCUN raccordement prévu
S = AUCUN raccordement prévu
Appareil intérieur
Partie extérieure
S
ecteur
230V
~
50 H
z
Appareil intérieur
Partie extérieure
S
ecteur
230V
~
50 H
z
Raccordement de tous les appareils intérieurs à la
partie extérieure RKS
R = A C = N Y = 2
3. Commencez le câblage avec le raccordement du
conducteur de protection puis connectez les contacts
des conducteurs pilote, neutre et extérieur.
