17

max. 7 m

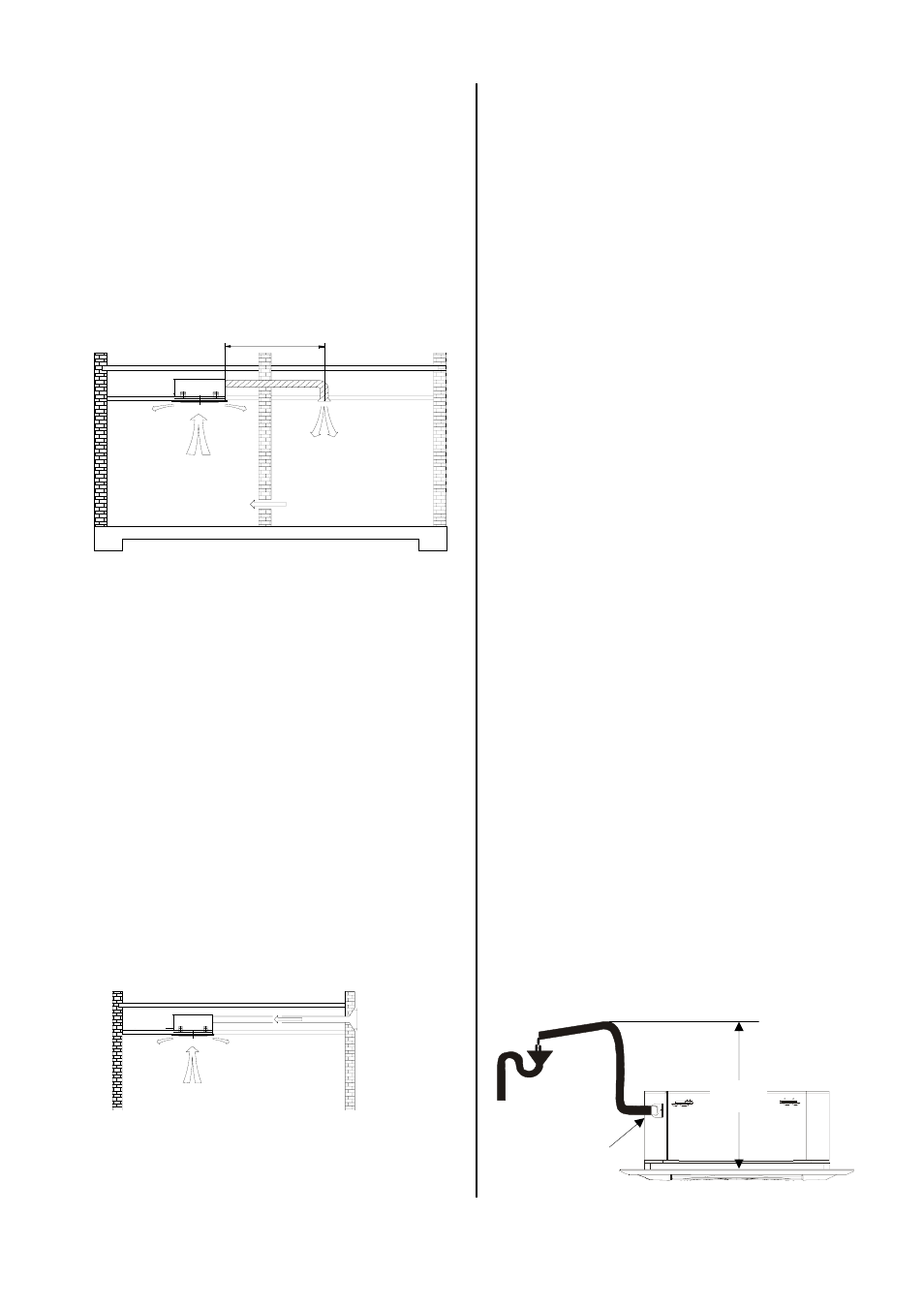

Branchement à une seconde pièce
L'unité intérieure permet de refroidir également une
pièce annexe via un système de canalisation, par ex.
dans un faux-plafond.
Les conditions suivantes doivent être remplies :
◊ La puissance de réfrigération de l'unité intérieure

doit être suffisante pour refroidir les deux pièces.

◊ Une ouverture, qui permette l'air de circuler entre les

deux pièces, doit être réalisée entre les deux pièces.

◊ Une longueur de tuyau maximale de 7 mètres ne

doit pas être dépassée.

◊ N'utilisez qu'un seul branchement à une seconde

pièce.

◊ Avant le montage du branchement, fixez d'abord

une bride de raccord d'un diamètre nominal 100
avec des vis à tôle à l'un des orifices de sortie d'air.

◊ Pour le raccord d'air frais, montez une bride de rac-

cord d'un diamètre nominal de 70 mm.

◊ Pour garantir le transport de l'air dans la pièce an-

nexe, refermez une ou deux des quatre orifices de
sortie du recouvrement.

A cet effet, collez sur les orifices à obturer un ruban
de tissu noir collant sur un seul côté. Ce ruban doit
résister à long terme au courant d'air.

Branchement d'air frais

Comme décrit plus haut, l'unité intérieure permet en ou-
tre d'aspirer de l'air frais (air de l'extérieur) et de modi-
fier ainsi la température de l'air ambiant.
Cette variante est utilisée de préférence dans des piè-
ces où l'air est consommé rapidement.

◊ Prévoyez un filtre de poussière à l'entrée d'air exté-

rieur (incombant au client) ou dans la canalisation
d'air.

◊ Pour empêcher l'eau de pluie de pénétrer, la vitesse

d'aspiration de l'air à l'entrée d'air extérieur ne doit
pas dépasser 2,5 m/s.

◊ L'amenée d'air frais peut être assurée par un ventila-

teur supplémentaire.

◊ Pour garantir un réglage correct du débit d'air frais, il

est recommandé d'employer un dispositif de réglage
de vitesse.

◊ Le branchement du ventilateur nécessite une instal-

lation électrique qui sera protégée séparément par

Entrée d'air
extérieur

Raccord d’eau de
condensation


Pompe interne d'eau de condensation

Comme la température au niveau de l'échangeur à la-
melles descend au-dessous du point de rosée, de l'eau
de condensation se forme pendant le mode de refroi-
dissement. La cuve d'égouttement de l'unité intérieure
est équipée en série d'une pompe d'eau de condensa-
tion. Si l'interrupteur à flotteur procède à une mise hors
service de sécurité en raison d'un transport défectueux
de l'eau de condensation, la pompe est immédiatement
mise en marche et continue à fonctionner pendant envi-
ron trois minutes.

Observez les remarques suivantes :
◊ Si l'écoulement se situe à un niveau supérieur à la

tubulure de raccord de l'unité intérieure, sélection-
nez un passage de tuyau directement en amont de
la tubulure qui sera d'abord vertical vers le haut
(max. 1 000 mm à compter du bord inférieur de l'ap-
pareil), puis en pente vers l'écoulement.

◊ Posez toujours la conduite d'eau de condensation

avec une pente (min. 2 %) vers l'écoulement ou l'ex-
térieur.

◊ Faites passer la conduite d'eau de condensation de

l'appareil librement dans la conduite d'écoulement.
Si l'eau de condensation est conduite dans une ca-
nalisation d'égout, prévoyez un guidage de tuyau de
type siphon pour éviter de mauvaises odeurs.

Maximum

1 000 mm

Pente min. 2 %

Raccord d’eau de
condensation
19 mm extérieur

Siphon

◊ La part d'air frais ne doit pas dépasser 10 % du

débit d'air nominal de l'appareil, des problèmes
risquant sinon d'apparaître lors du fonctionnement
de l'unité.
