Instructions de montage

pour le personnel technique


Remarques importantes avant l'installation
Pour ne pas atténuer le rendement de l'appareil, il est
important d'observer certaines règles fondamentales
lors de la mise en place de l'unité intérieure et de l'ins-
tallation des conduites de frigorigène :
◊ Notez que les unités intérieure et extérieure de l'ins-

tallation sont adaptées l'une à l'autre.

En cas d'emploi de composants d'autres fabricants,
tout droit à la garantie expire.

◊ Pour éviter de l'endommager pendant le transport,

déplacez l'appareil dans son emballage d'origine
aussi près que possible du lieu de montage.

◊ Contrôlez que rien ne manque dans l'emballage et vé-

rifiez si l'appareil présente quelque endommagement
apparent dû au transport.

◊ Signalez immédiatement tout vice à votre partenaire

contractuel et à l'entreprise de transport. Des récla-
mations ultérieures ne pourront pas être acceptées.

◊ Soulevez l'unité intérieure par les coins et jamais par

les raccords de frigorigène ou d'eau de condensa-
tion.

◊ Choisissez un endroit de montage garantissant une

entrée et une sortie d'air sans obstacle et n'exposant
pas l'appareil au rayonnement solaire direct ou à
d'autres sources de chaleur.
Veillez à une répartition optimale et sans courant
d'air de l'air et respectez les espaces libres mini-
mums.

◊ Pour les travaux de maintenance à réaliser sur le

boîtier de commutation, prévoyez des ouvertures de

révision dans le plafond intermédiaire.
◊ Ajustez l'unité intérieure avec précision à l'aide d'un

niveau à bulle pour éviter que l'eau de condensation
ne s'égoutte.
Après l'installation, vérifiez le nivellement.

◊ Pourvoyez les éventuels canalisations et tubes d'air

pour un branchement vers une deuxième pièce ou
un raccord d'air frais, y compris les pièces de jonc-
tion, d'une isolation thermique empêchant toute dif-
fusion.

◊ La pompe d'eau de condensation intégrée peut sur-

monter une différence de hauteur maximale de
1000 mm.

◊ Notez que la conduite d'eau de condensation en

aval de la sortie de l'appareil doit être immédiate-
ment verticale vers le haut, puis être en pente.
Lors de la pose horizontale, respectez une pente
d'au moins 2 %.

◊ Avant l'installation, vérifiez la conformité des valeurs

de connexion électriques avec les données inscrites
sur la plaque signalétique et effectuez toutes les
connexions électriques en conformité avec les dis-
positions DIN et VDE en vigueur.

◊ Veillez à ce que les câbles électriques soient fixés

correctement aux bornes.

◊ Veillez à ne pas plier ni enfoncer les conduites de

frigorigène.

◊ Veillez à ce que toutes les conduites de frigorigène,

y compris tous les raccords et soupapes, présentent
une isolation thermique empêchant toute diffusion.

Nous nous réservons le droit d'apporter des modifications constructives servant au progrès technique.

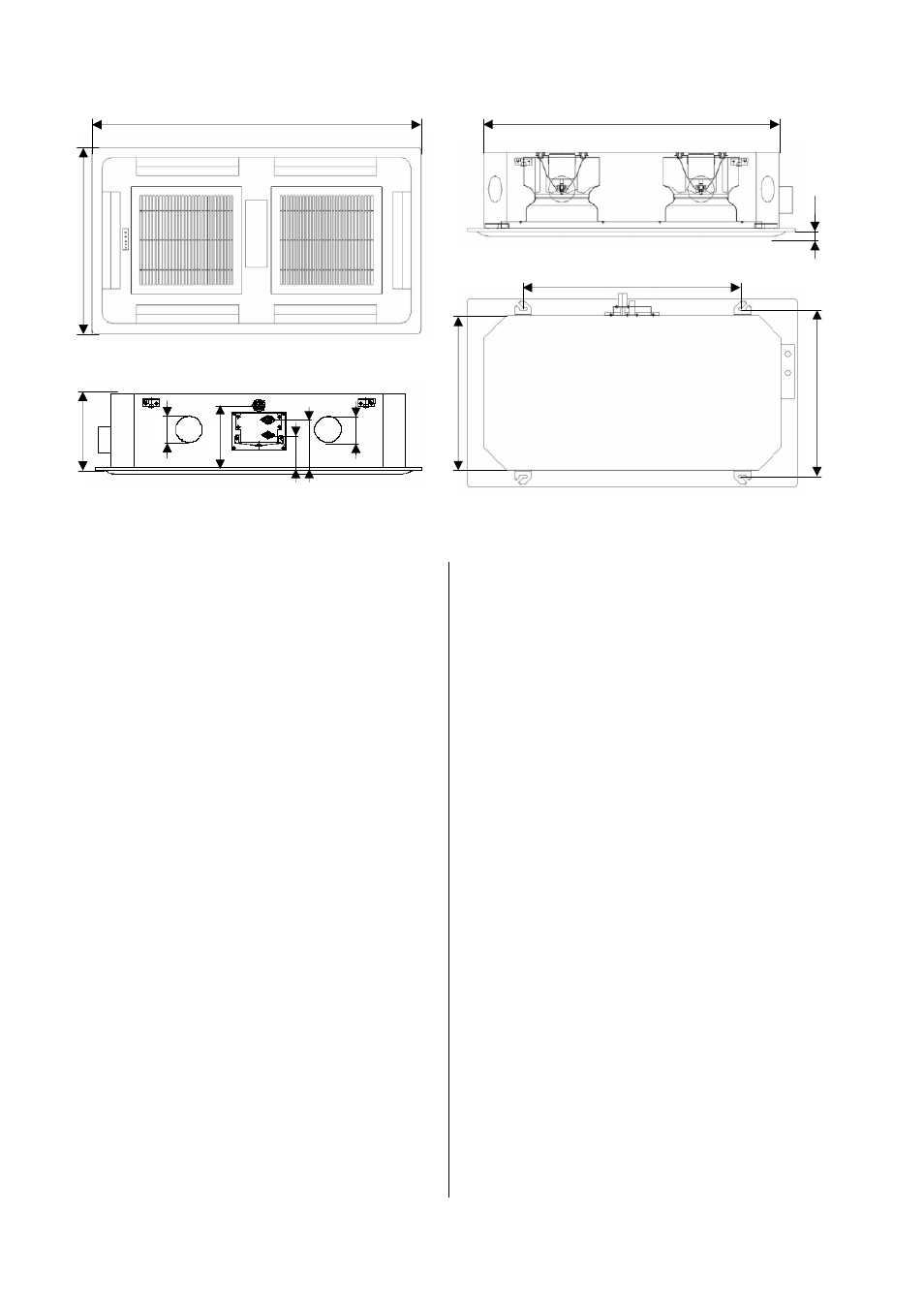

RKT 680
