16

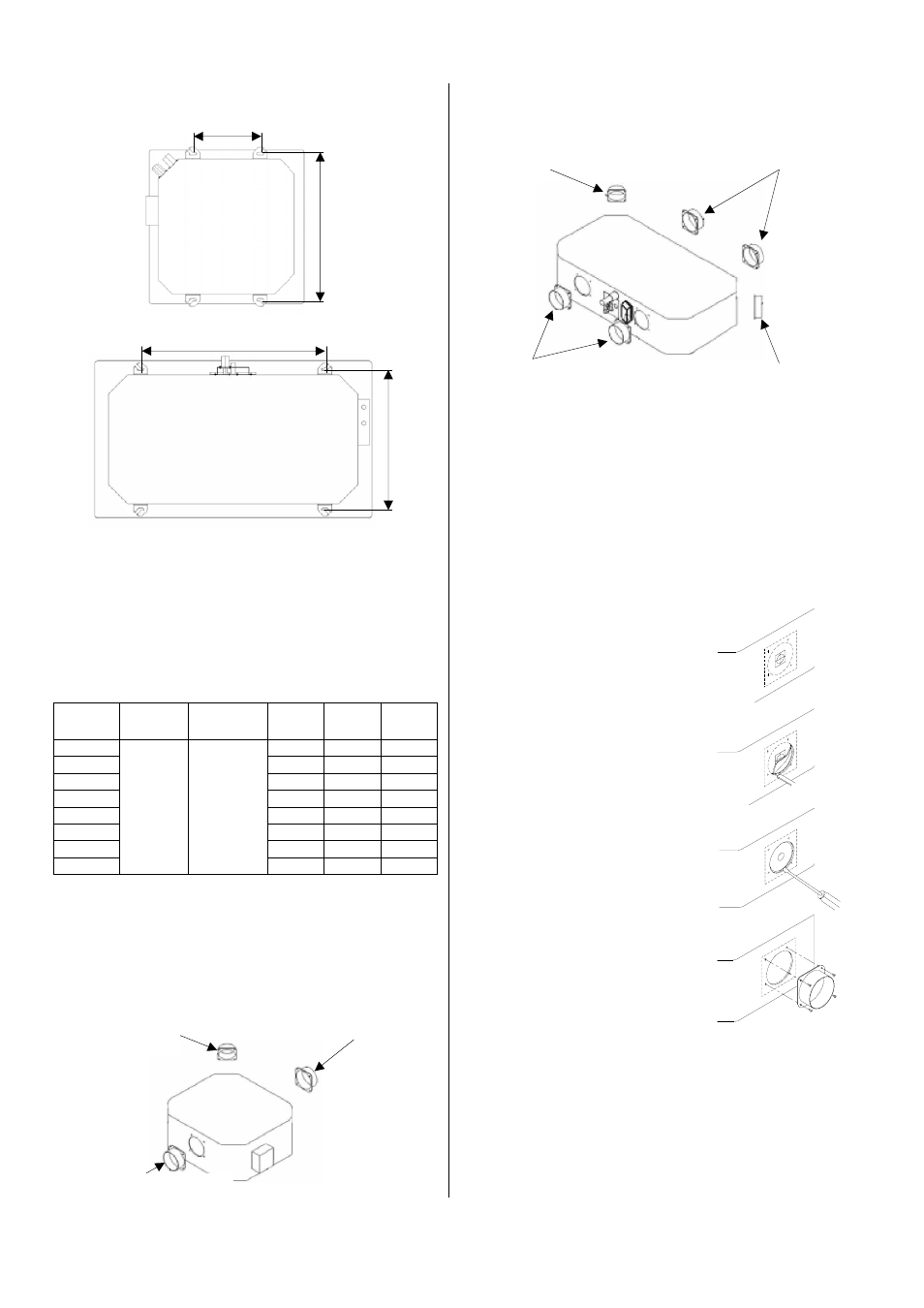

Accrochage des appareils
RKT 260-520
RKT 680
280
615
615
810
Instructions de montage
Procédure à suivre pour monter le raccord d'air frais et
le branchement à une pièce annexe.
Pour le branchement, prévoyez impérativement une
isolation thermique empêchant toute diffusion de
vapeur ! Les tuyaux et les pièces de montage doi-
vent être isolés de façon appropriée.
*
Branchement des conduites de frigorigène
Le branchement client des conduites de frigorigène est
réalisé sur un côté chanfreiné de l'appareil pour le mo-
dèle RKT 260-520 et au milieu du côté longitudinal pour
le modèle RKT 680.
Le cas échéant, installez sur les unités intérieures un
élément de réduction ou d'extension. Ces raccords à
vis sont fournis en série avec l'unité intérieure.
Raccord à une pièce annexe et branchement d'air
frais
L'unité intérieure est conçue pour le refroidissement
d'une seconde pièce et, indépendamment de cela, pour
l'aspiration d'air frais.
Raccord à une pièce annexe
Branchement d'air
frais
Raccord à une pièce annexe
RKT 260-520
*
N'utilisez qu'un seul raccord d'air frais et un seul
branchement à une pièce annexe !
Conduite
d‘injection
Conduite
d‘aspiration
RKT
260
RKT
350
RKT
520
RKM 610
3/8 “ 1/2 “
fourni - -
RKM 613 - fourni -
RKM 620 - - fourni
RKM 710 fourni - -
RKM 713 - fourni -
RKM 720 - - fourni
RKM 810 fourni - -
RKM 813 - fourni -
Raccord à une pièce annexe Branchement d'air frais
Branchement d'air frais
RKT 680
Raccord à une pièce annexe
1. Veillez à n'endommager en au-
cun cas les lamelles se trou-
vant directement derrière l'ori-
fice qui doit être retiré.
2. Retirez avec précaution l'isola-
tion se trouvant derrière l'ori-
fice.
3. A présent, percez l'orifice.
4. Les tuyaux d'air doivent être
aussi courts que possible. Po-
sez-les avec aussi peu de
courbes que possible.
5. Notez que les brides de rac-
cord, les vis, les tubes agrafés
flexibles / enroulés et les maté-
riaux d'isolation doivent être
mis à disposition par le client.
Ces pièces sont disponibles
dans le commerce spécialisé.
