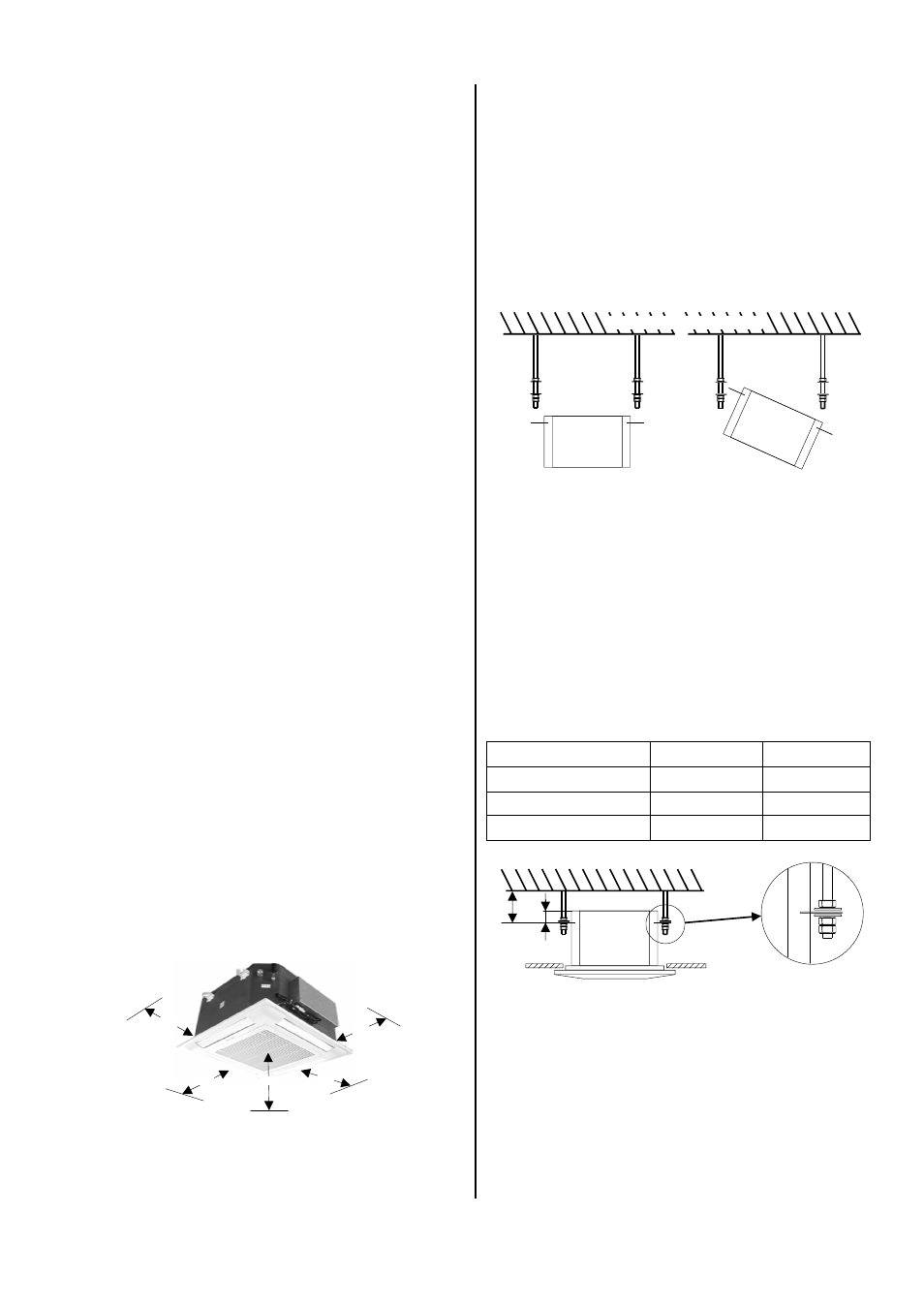

Installation
*
L'installation ne doit être exécutée que par un per-
sonnel qualifié autorisé.
Matériel de montage
L'unité intérieure est fixée à l'aide de 4 barres filetées (à
la charge du client).
Pour pouvoir effectuer complètement l'installation, il faut
des chevilles, des éléments d'accrochage à tôle trapé-
zoïdale, des profilés en acier, des colliers pour les
conduites d'eau froide et d'eau de condensation (ou les
canalisations de pose) et des pièces de raccord pour la
conduite d'eau de condensation.
◊ Avec des chapes ou des rubans adhésifs, obturez
les conduites de frigorigène ouvertes pour empêcher
l'humidité de pénétrer.
Ne retirez les chapes de protection que juste avant
de brancher les conduites de frigorigène.
◊ Lors de la mise en place de l'ensemble de l'installa-
tion, observez les instructions d'emploi de l'unité in-
térieure et de l'unité extérieure.
Dimensions en mm RKT 260-520 RKT 680
Ecart A 35 35
Suspension d‘appareil 615x280 615x810
Ecart B 25 25 Espaces libres minimums
Les espaces libres minimums se réfèrent d'une part à
l'appareil, pour permettre les travaux de maintenance et
de réparation sur le groupe de soupapes, et d'autre part
au recouvrement, pour garantir une répartition optimi-
sée de l'air.
Installation de l'appareil
L'appareil est installé sur les quatre barres filetées,
avec le recouvrement orienté vers le bas (tenez compte
de l'encoche au plafond et d'éventuels éléments de
montage).
◊ En fonction des dimensions de la cassette de pla-
fond utilisée, marquez les points de fixation des bar-
res filetées.
◊ Ne fixez les barres filetées qu'à des éléments stati-
quement admissibles du bâtiment et au-dessus du
plafond intermédiaire.
◊ Pour installer un raccord à une pièce annexe et un
branchement d'air frais, montez les raccords néces-
saires avant de monter l'appareil.
Voir au paragraphe sur le raccord à une pièce an-
nexe et le branchement d'air frais.
◊ Placez l'unité intérieure dans les barres filetées et
ajustez les appareils en position horizontale à l'aide
de l'écrou inférieur.
Ce n'est qu'ainsi que l'écoulement de l'eau de
condensation dans la cuve sera garanti.
Partie statique du bâtiment
◊ Comme décrit par la suite, reliez les conduites de
fluide, électriques et d'eau de condensation à l'unité
intérieure.
◊ Vérifiez encore une fois que l'appareil est en position
horizontale.
◊ Pour terminer, serrez le contre-écrou et montez le
recouvrement de la grille.
◊ Respectez l'écart A (voir le tableau) entre la partie
inférieure de la suspension et la partie inférieure de
la fixation.
A
B
RKT 260-680
300 300
300
300
300
Toutes les dimen-
sions en mm
Sélection du lieu d'installation
L'unité intérieure est conçue pour un montage dans des
plafonds intermédiaires horizontaux aux dimensions de
trame européenne. Mais elles peuvent aussi être utili-
sées dans d'autres dimensions.
Tenez compte de la hauteur de montage des appareils
d'au moins 258 mm pour les modèles RKT 260 et RKT
350 et d'au moins 298 mm pour les modèles RKT 520
et RKT 680.
Sans ill. Espaces libres minimums RKT 680 sur tout le
pourtour 300 mm
