Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
livraison et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison, puis
informez le transporteur et votre
partenaire contractuel.
Aucune garantie ne sera octroyée
pour des réclamations ultérieures.
Description de
l'appareil
Transport et
emballage
Dans la version Split, l'unité intérieure
des climatiseurs ambiants combi se
charge de récupérer la chaleur de
l'espace intérieur à refroidir. L'unité
extérieure rejette ensuite cette
chaleur dans l'air extérieur.
Dans le cas d'appareils capables
à la fois de refroidir et de chauffer,
en mode Chauffage, la chaleur
absorbée par l'unité extérieure peut
être diffusée dans la pièce à chauffer
au niveau de l'unité intérieure.
En intérieur, l'unité a été conçue
pour être montée sur les parties
supérieures des parois.
Elle est gérée par une
télécommande infrarouge.
L'unité intérieure est constituée
d'un évaporateur à lamelles, d'un
ventilateur d'évaporateur, d'un
dispositif de réglage et d'une
conduite de condensat. L'unité
intérieure peut être combinée avec
les unités extérieures REMKO de la
série MVT 600/900/950/1050 DC
présentant la même puissance de
refroidissement. L'unité extérieure
est commandée par le dispositif de
réglage de l'unité intérieure.
Sont disponibles en tant
qu'accessoires des pompes
à condensat.
Vanne d'arrêt
Câble d'alimentation

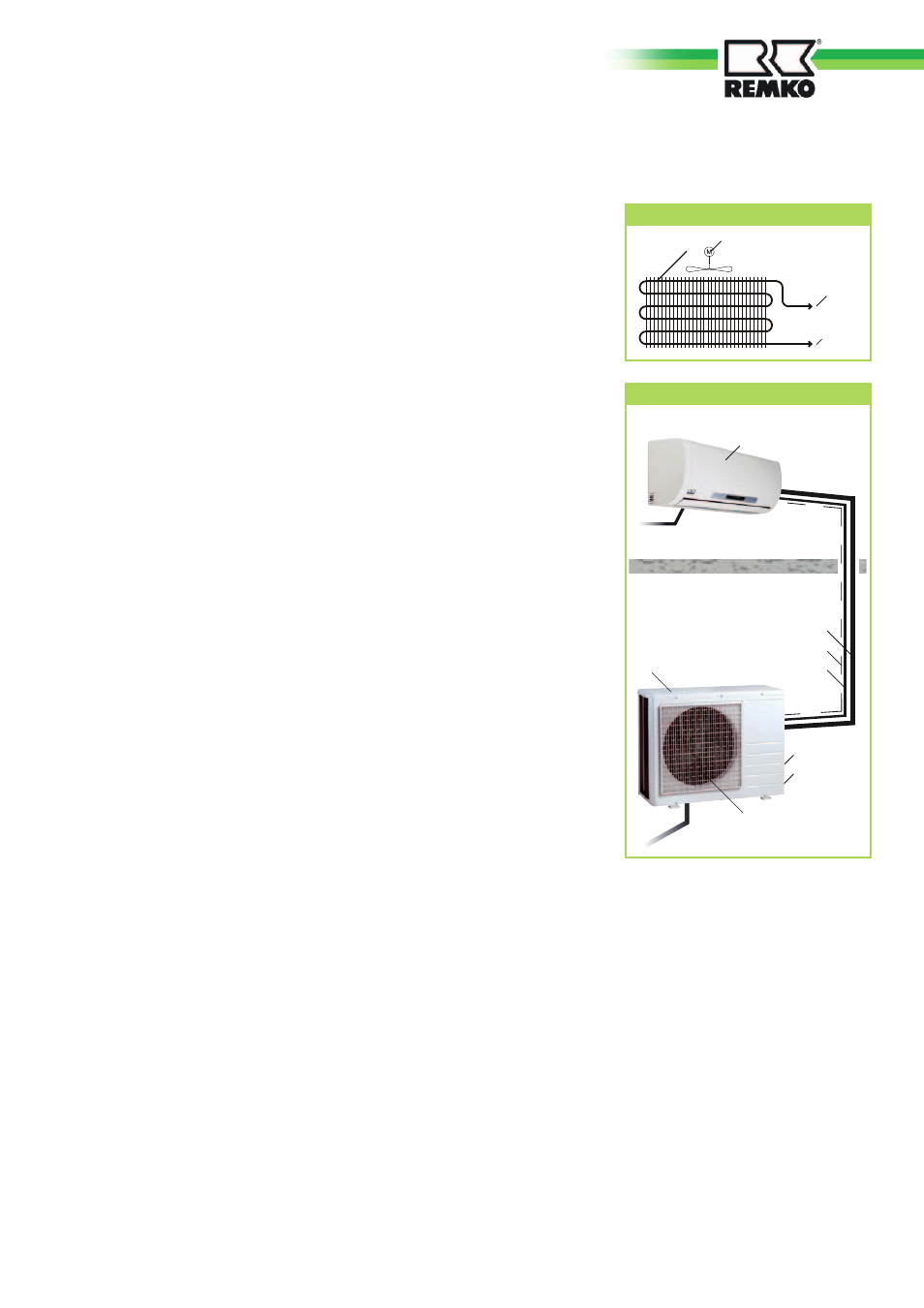

Schéma du circuit frigorifique
Ventilateur d'évaporateur
Raccord de
la conduite
d'aspiration
Raccord Conduite
d'injection
Évaporateur
Les unités intérieure et extérieure
sont reliées par des conduites de
frigorigène.
Unité extérieure
Architecture du système
Ventilateur du condenseur
Zone extérieure
Conduite d'injection
Conduite d'aspiration
Câble de commande
Conduite de condensat
Zone intérieure
Conduite de condensat
Unité intérieure
Utilisation conforme
Les appareils sont conçus exclusive-
ment et selon leur configuration et
leur équipement pour une utilisa-
tion en tant qu'appareil de clima-
tisation ou de chauffage du fluide
de fonctionnement, l'air, au sein de
pièces fermées.
Toute autre utilisation ou toute
utilisation au-delà de celle évo-
quée est considérée comme non
conforme. Le fabricant/fournisseur
ne peut être tenu responsable de
dommages en découlant. Seul l'uti-
lisateur en porte les risques.
L'utilisation conforme inclut égale-
ment le respect des modes d'emploi
et consignes d'installations et le
respect des conditions d'entretien.
