Branchement électrique
Installez une alimentation sur l'unité
intérieure et un câble de commande
à 4 brins relié à l'unité extérieure et
protégez-les par des fusibles.
Toutes les installations
électriques doivent
impérativement être
réalisées par des entreprises
spécialisées. Les raccords
électriques doivent être
montés uniquement si
l'installation est hors tension.
ATTENTION
Réalisez le branchement comme
suit :

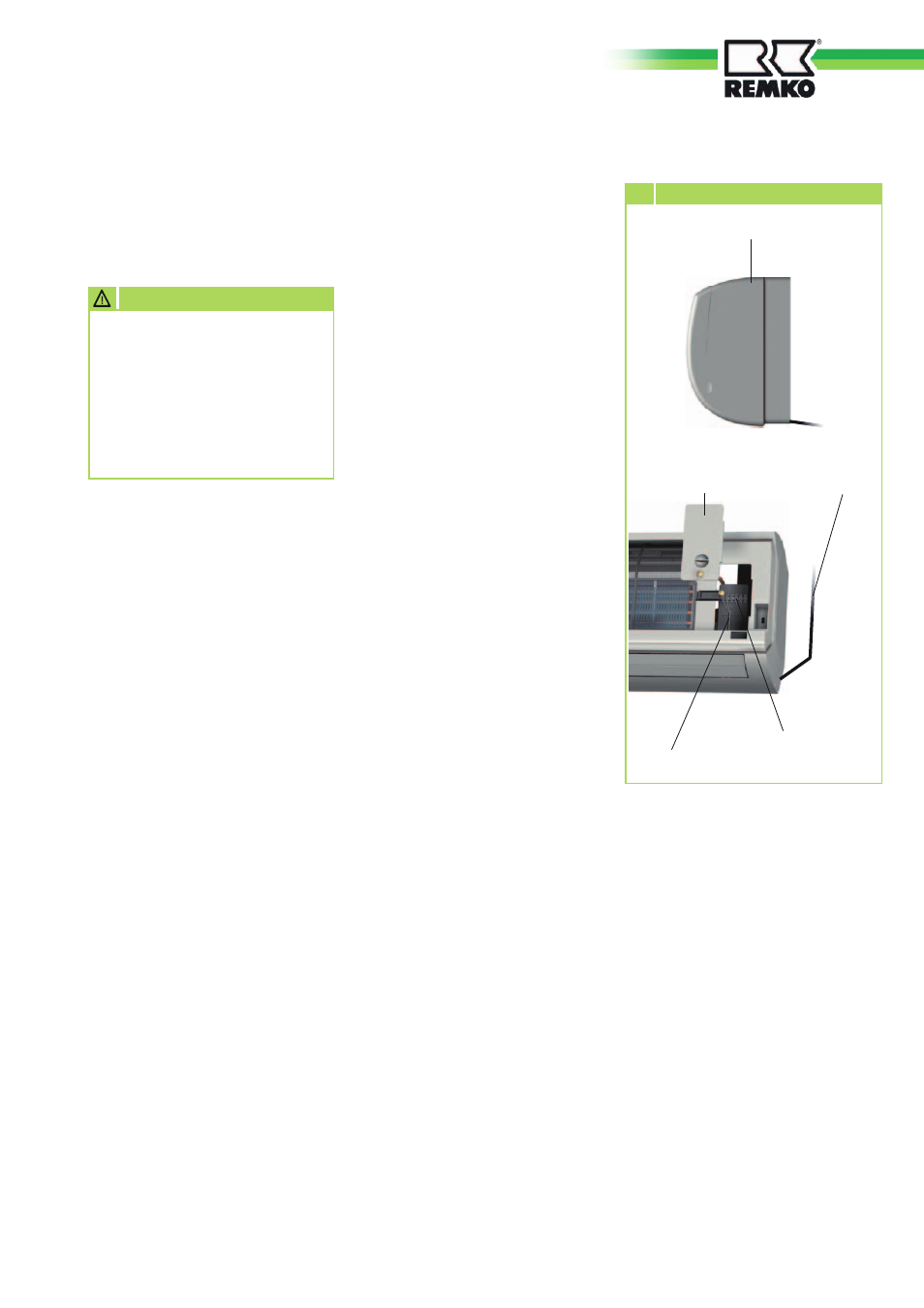

1. Ouvrez la grille d'admission d'air
2. Désolidarisez les caches du côté
droit (illustration 6).
3. Désolidarisez le câble de
commande du bornier et retirez-le.
4. Raccordez aux bornes le câble
de commande installé sur site
(voir schéma des branchements
électriques p. 20).
5. Raccordez comme il se doit le
câble de commande installé
sur site au câble de commande
fourni.
6. Raccordez le connecteur du
câble de commande à la prise
correspondante sur l'unité
extérieure.
7. Assemblez de nouveau
l'appareil.
Barrette à bornes
Câble de
commande
Cache
Collier de
fixation
Câble de commande
depuis l'unité
extérieure
Cache
6 Raccordement de l'appareil
Les appareils sont livrés avec un câble
de commande 4 fils de 5 mètres,
qui permettra de raccorder les unités
intérieure et extérieure. Au sein du
câble de commande reliant l'unité
extérieure se trouve un câble de
données qui assure la communication
entre les unités intérieure et
extérieure. Ce câble permet aussi
le réglage de la puissance de
refroidissement ou de chauffage, et
la transmission des messages d'erreur
à l'unité intérieure.
Si cette longueur ne suffit pas,
vous pouvez prolonger ce câble de
commande sur l'unité intérieure.
■
Nous conseillons l'installation
sur site d'un interrupteur
principal/de réparation
à proximité de l'appareil.
■
Les barrettes à bornes des
raccords sont situées à l'arrière
de l'appareil. Une fois
l'installation terminée, vous
pouvez effectuer des mesures
depuis l'avant en retirant le
cache.
■
Si l'appareil est équipé d'une
pompe à condensat (disponible
en option), il est nécessaire,
en cas d'utilisation d'un
contact de désactivation pour
la pompe, d'ajouter un relais
supplémentaire pour augmenter
la puissance de commutation,
pour la désactivation du
compresseur.
