Installation de l'appareil
Fixez l'appareil sur le support mural
en tenant compte des ouvertures
d'évacuation d'air situées du côté
de l'évacuation de l'air.
1. Repérez les points de fixation
sur les parties du bâtiment
statiques homologuées en
respectant les dimensions du
support mural.
2. Si nécessaire, retirez les
perforations du carter.
3. Comme décrit ci-après,
branchez la conduite de
frigorigène, le câble électrique
et la conduite de condensat sur
l'unité intérieure.
4. Suspendez l'unité intérieure
après le support mural en
l'inclinant légèrement vers
l'arrière et appuyez ensuite
dessus en maintenant la face
inférieure contre le support.
5. Vérifiez une nouvelle fois
l'horizontalité de l'appareil
(illustration 4) .
Installation
Seuls les techniciens
spécialisés agréés sont
habilités à réaliser
l'installation.
REMARQUE
L'appareil est rempli en usine
d'azote sec servant au contrôle
de l'étanchéité.
L'azote sous pression s'échappe
dès l'ouverture des écrous-
raccords.
ATTENTION
Raccordement des conduites
de frigorigène
Sur le site, le branchement des
conduites de frigorigène est réalisé
à l'arrière de l'appareil.
Le cas échéant, installez un
réducteur ou un élargisseur sur
l'unité intérieure.
Ces raccords vissés sont fournis de
série avec l'unité intérieure.
Une fois le montage terminé, isolez
les raccords de manière à ce qu'ils
soient hermétiques à la diffusion
de vapeur.

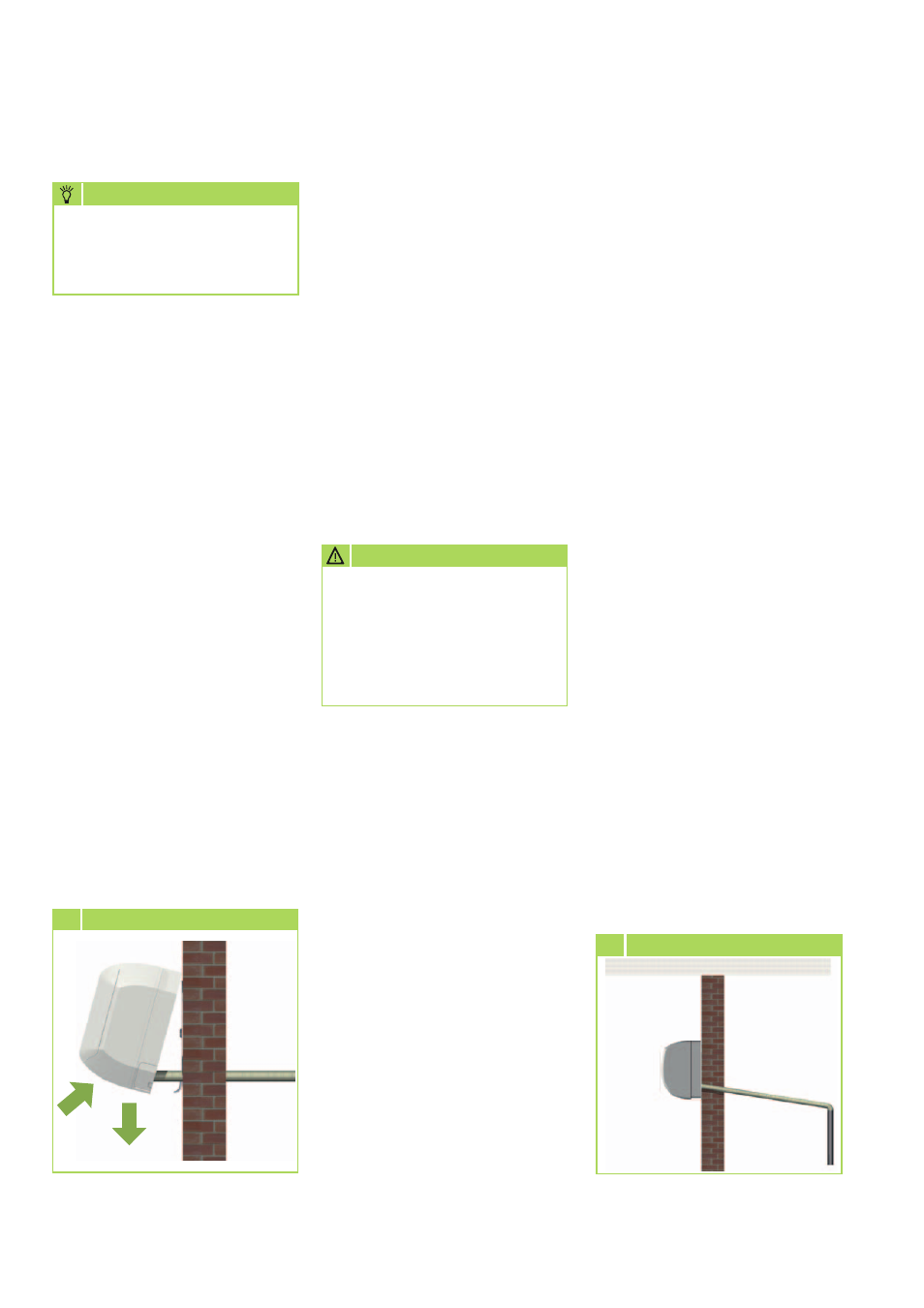

4 Orientation horizontale
Le support mural des appareils doit
être fixé avec des vis et chevilles
adaptées.
Raccord pour condensat
La température descendant au-
dessous du point de rosée au niveau
de l'évaporateur, du condensat se
forme sur l'unité intérieure.
Sous l'évaporateur se trouve un
récipient collecteur devant être
raccordé à une évacuation.
■
La conduite de condensat doit être
posée sur site avec une inclinaison
min. de 2 % (illustration 5). Au
besoin, prévoyez une isolation
hermétique à la diffusion de
vapeur.
■
Introduisez la conduite de
condensat de l'appareil sans
la fixer dans la conduite
d'évacuation. Si le condensat est
évacué dans une conduite d'eaux
usées, prévoyez un siphon.
■
Si l'appareil fonctionne lorsque
la température extérieure est
inférieure à 0 °C, installez
la conduite de condensat
en veillant à ce qu'elle soit
protégée du gel. Si nécessaire,
prévoyez un chauffage
auxiliaire pour les tuyaux.
■
Une fois le montage terminé,
vérifiez que le condensat
s'écoule sans entrave et que
l'étanchéité est garantie en
permanence.
De série, le tuyau de condensat
peut être raccordé à gauche (vue
de devant).
5 Raccord pour condensat
Au moins 2 %
d'inclinaison
