REMKO MXW 520 - Manuel (Page 19)

200
120
1500
120
120
Admission d'air
Évacuation d'air

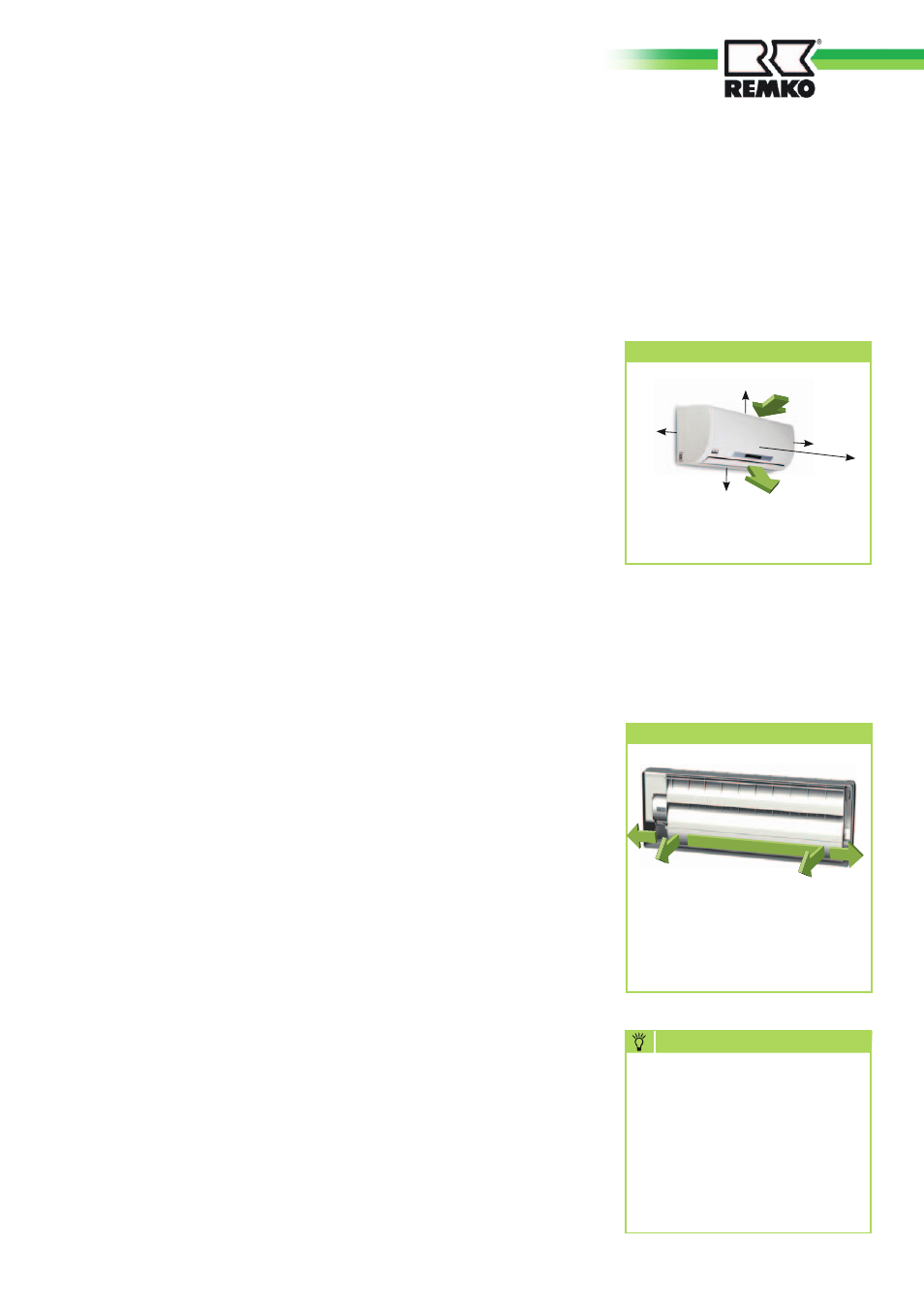

Instructions de montage pour le personnel technique
Remarques importantes à
respecter avant de procéder
à l'installation Espace libre minimal
Prévoyez des espaces libres
suffisants pour les travaux de
maintenance et de réparation
et pour garantir une répartition
optimale de l'air.
Espace libre minimal
Toutes les données sont en mm
Variantes de branchements
Les variantes de branchements
suivantes peuvent être utilisées
pour les conduites de frigorigène,
de condensat et de commande.
Variantes de branchements
1 Sortie sur le mur à droite
2 Sortie à travers le mur à droite
3 Sortie à travers le mur à gauche
4 Sortie sur le mur à gauche
1
2
3
4
Pour installer l'ensemble du
dispositif, respectez les modes
d'emploi des unités intérieure et
extérieure.
■
Approchez autant que possible
l'appareil dans son emballage
d'origine du lieu de montage.
Vous éviterez ainsi les avaries
de transport.
■
Vérifiez que l'emballage
contient tous les éléments
et que l'appareil ne présente
aucun dommage visible dû au
transport.
En cas de défauts, contactez
immédiatement votre
partenaire contractuel et la
société de transport.
■
Soulevez l'appareil au niveau
des coins et non au niveau des
raccords pour frigorigène ou
condensat.
■
Isolez les conduites de
frigorigène (conduite d'injection
et d'aspiration), les vannes et
les raccords de manière à ce
qu'ils soient hermétiques à la
diffusion de vapeur.
Le cas échéant, isolez
également la conduite de
condensat.
■
Choisissez le lieu de montage
en veillant à ce qu'une entrée
et une sortie d'air libres soient
disponibles (voir section
« Espace libre minimal »).
■
N'installez pas l'appareil
à proximité immédiate
d'appareils générant un
rayonnement thermique
intense. Tout montage
à proximité d'une source de
rayonnement thermique risque
d'entraver les performances de
l'appareil.
■
Installez les tuyaux de
frigorigène de l'unité intérieure
à l'unité extérieure.
■
Isolez les conduites de
frigorigène de manière
à prévenir l'infiltration
d'humidité en utilisant des
capuchons ou des bandes
adhésives.
Ne pliez ou ne comprimez
jamais les conduites de
frigorigène.
■
Utilisez exclusivement les
écrous-raccords fournis pour
les conduites de frigorigène et
retirez-les uniquement juste
avant le raccordement aux
conduites de frigorigène.
■
Réalisez tous les branchements
électriques conformément aux
dispositions DIN et VDE en
vigueur.
■
Fixez toujours les câbles
électriques correctement dans
les bornes correspondantes.
Une mauvaise fixation peut être
source d'incendie.
Matériel de montage
L'unité intérieure doit être fixée
à l'aide de 4 vis non fournies sur
un support mural.
Choix du lieu d'installation
L'unité intérieure est conçue pour
être montée horizontalement sur
une paroi au-dessus de portes.
Elle peut également être montée
sur la partie supérieure d'une
paroi (min. 1,75 m entre le bord
supérieur et le sol).
Au sein de l'unité intérieure,
une conduite d'env. 50 cm de
long est solidement installée de
droite à gauche. Cet élément
doit être pris en compte dans
le cas d'une préinstallation
sur site de la conduite de
frigorigène.
REMARQUE
19
