Avant la mise en service
De série, l’appareil est équipé d’une ligne de jonction
entre l’appareil intérieur et la partie extérieure, le ren-
dant prêt à fonctionner.
La livraison comprend également différents accessoires
permettant de monter la partie extérieure.
Il existe plusieurs possibilités pour installer l’appareil in-
térieur et la partie extérieure ; celles-ci sont décrites ci-
dessous.
Appareil intérieur
L’appareil intérieur est placé à l’endroit souhaité, côté
soufflage orienté vers la pièce. Lors de l’installation,
veuillez respecter les consignes de sécurité.
Ligne de jonction
La ligne de jonction peut être posée à travers une fenê-
tre entr’ouverte ou une fente de porte donnant sur l’ex-
térieur. La ligne de jonction est amovible au niveau de
l’appareil intérieur et permet donc aussi une pose à tra-
vers une traversée murale (Ø mini. 60 mm).
Veuillez respecter les consignes suivantes lors de la
pose de la ligne de jonction :
◊ La ligne de jonction ne doit jamais être coincée ni
pliée.
◊ Aucune traction ni autre force mécanique ne doit
être exercée sur la ligne de jonction.
◊ Pour empêcher la formation d’eau de condensation,
l’isolation du tube et la gaine protectrice ne doivent
pas être endommagés.
Partie extérieure
La partie extérieure évacue à l’air libre la chaleur ex-
traite de la pièce. Pour ce faire, la partie extérieure peut
être posée sur le sol ou suspendue à un mur extérieur.
Installation sur le sol
Pour installer la partie extérieure sur une terrasse ou un
balcon, il n’est pas nécessaire d’employer d’accessoi-
res de fixation.
La partie extérieure doit être placée horizontalement, à
l’abri de l’ensoleillement direct. Un écartement minimal
de 20 cm doit être respecté entre le côté aspiration d’air
et le mur.
L’évacuation d’air doit être dégagée (distance d’au
moins 50 cm par rapport aux obstacles). La ligne de
jonction doit être passée par la fente d’une fenêtre ou

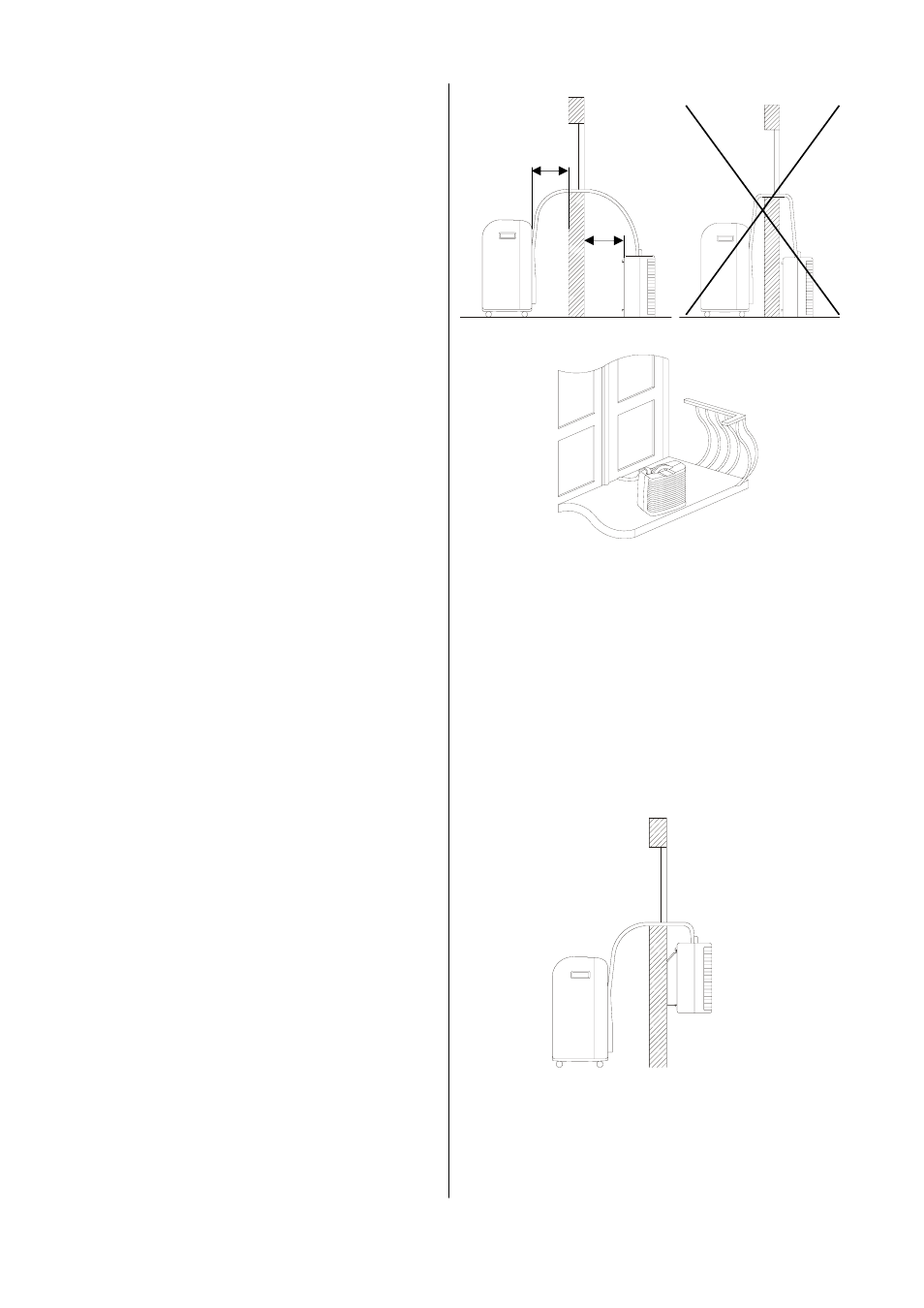

d’une porte (Fig. 6 et 7).
Montage au mur extérieur avec support mural
1. Fixez au mur les supports muraux fournis.
2. Suspendez la partie extérieure aux supports muraux
et sécurisez-la au moyen des vis M4 fournies (Fig. 8
et 9).
Les supports muraux peuvent être fixés au moyen des
éléments de fixation fournis (cheville de 6 mm et vis). Si
ces éléments se révélaient inappropriés pour la nature
du mur, il faudrait prévoir des éléments de fixation avec
une force de retenue suffisante.
Lors du montage, veillez à ce que la ligne de jonction
ne soit pas soumise à des sollicitations et à ce que
l’isolation ne subisse pas de dommages.
Respectez les distances minimales. L’échappement
d’air de l’appareil intérieur et de la partie extérieure ne
doit pas être obstrué.
Fig. 7
Fig. 8
* A l’arrière de l’appareil (aspiration d’air), il est im-
pératif de respecter un écartement d’au moins 20
cm de la paroi.
Fig. 6a Fig. 6
20 cm
20 cm
