5
L’appareil sert en premier lieu à rafraîchir une pièce.
De plus, il filtre et déshumidifie l’air, créant un climat
ambiant agréable. Il permet également un fonctionne-
ment par circulation d’air sans refroidissement. De
même, un mode de déshumidification est possible.
L’appareil a un fonctionnement totalement automatique
et offre une multitude d’options supplémentaires grâce
à sa régulation par microprocesseur. Son utilisation est
conviviale, par l’intermédiaire du tableau de commande
situé sur l’appareil intérieur, ou en employant la télé-
commande à infrarouges fournie avec le climatiseur (en
option sur le modèle RKL 460).
L’appareil convient particulièrement bien à une utilisa-
tion flexible. Grâce à sa ligne de jonction amovible, il
peut toutefois aussi être monté à demeure.
Descriptif de l’appareil

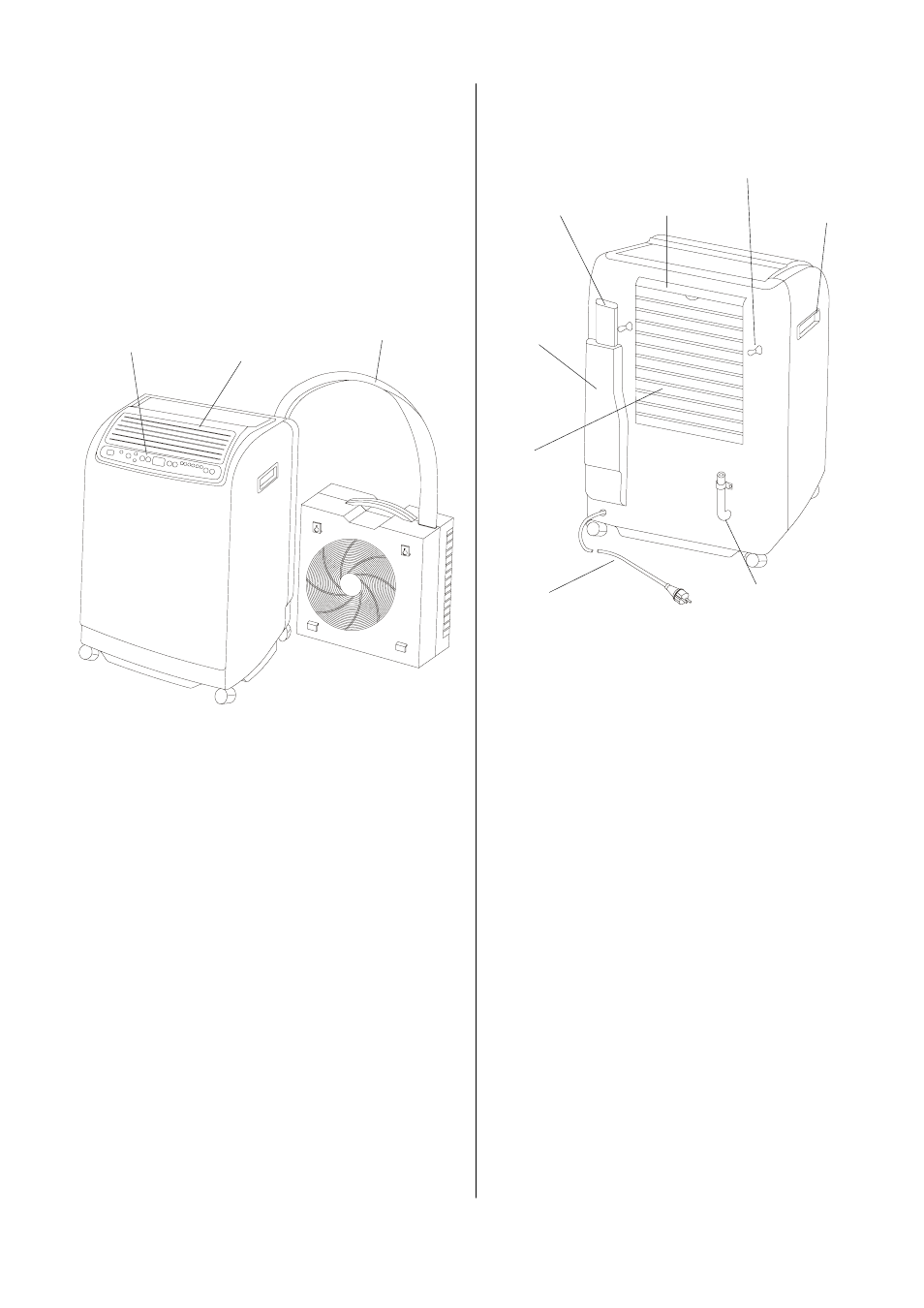

Les climatiseurs mobiles RKL 460 et RKL 470 se com-
posent d’un appareil intérieur mobile et d’une partie ex-
térieure résistante aux intempéries (Fig. 1).
Appareil intérieur et partie extérieure sont reliés par une
ligne de jonction flexible. Pour le transport ou le stockage,
la partie extérieure peut être suspendue à l’arrière de
l’appareil intérieur (Fig. 2).
Utilisation
Avant de mettre en marche l’appareil, assurez-vous d’a-
voir bien respecté toutes les consignes de sécurité
Veuillez noter que l’appareil présente le fonctionnement
le plus efficace et le plus confortable lorsqu’il est mis en
service avant les heures les plus chaudes, p.ex. le ma-
tin.
La température de consigne choisie doit se situer entre
4 et 7 °C sous la température extérieure. En aucun cas
plus bas car la température ambiante semble alors trop
froide lorsqu’on vient d’une pièce non climatisée.
La température de consigne choisie n’influe pas sur les
performances de l’appareil ! Lorsque la température
ambiante est élevée, il ne sert donc à rien de régler
l’appareil sur la température de consigne la plus faible.
Ligne de jonction
Partie extérieure Appareil intérieur
Tableau de
commande
Échappement
d’air
Fig. 1
Fig. 2
Appareil intérieur
Poignée de
manutention
Suspension pour la partie extérieure
Filtre à air Ligne de jonction
Capot
Admission
d’air
Écoulement
de condensat
Ligne de
raccordement
