10
5. Dévissez la bride de fixation de la ligne de jonction
(Fig. 13).
6. Pressez sur l’attache latérale de la fiche électrique
et extrayez la fiche de la prise. (Fig. 13).
7. Enlevez la partie supérieure du support en dévissant
complètement les deux vis (Fig. 13).
8. Ôtez le tuyau d’évacuation d’eau de condensation
en tirant (Fig. 13).
9. Dévissez l’écrou d’accouplement gauche au moyen
de la clé à fourche simple SW 24 jointe. Maintenez
la pièce d’accouplement inférieure au moyen de la
seconde clé à fourche simple SW 21 (Fig. 14).
Ne tournez jamais la pièce inférieure fixe.
10. Dévissez en continu jusqu'à rupture de la liaison.
Si de l’agent frigorifique devait s’écouler avec un lé-
ger sifflement, continuez de dévisser dans tous les
cas.
8. Nettoyez le filtre ainsi que les surfaces en plastique.
9. Suspendez la partie extérieure à l’appareil intérieur.
10. Protégez l’appareil de la poussière par une housse
plastique.
11. Conservez l’appareil dans un endroit sec et frais,
protégé de l’ensoleillement.

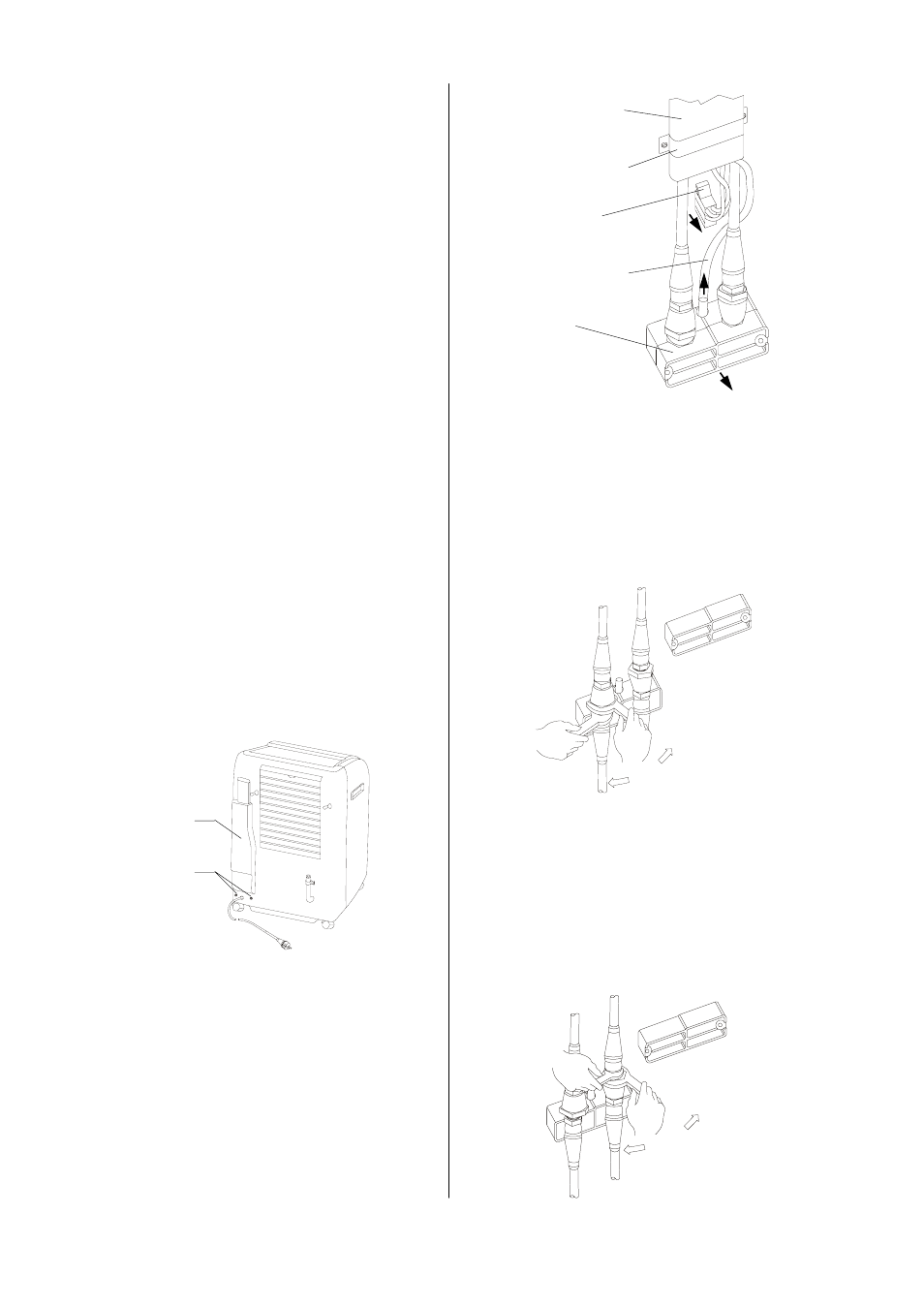

Fig. 12
Vis
Capot
* Il est possible que du liquide restant encore dans
l’appareil s’écoule du tuyau d’évacuation du
condensat.
Fig. 13
Ligne de jonction
Bride de fixation
Fiche électrique
Tuyau de condensat
Support
serrer
Fig. 14
dévisser
maintenir
11. Dévissez l’écrou d’accouplement droite au moyen
de la clé à fourche simple SW 24 jointe. Maintenez
la pièce d’accouplement supérieure au moyen de la
seconde clé à fourche simple SW 21(Fig. 15).
Ne tournez jamais la pièce supérieure fixe.
12. Dévissez en continu jusqu'à rupture de la liaison.
Si de l’agent frigorifique devait s’écouler avec un
léger sifflement, continuez de dévisser dans tous
les cas.
dévisser
serrer
maintenir
Fig. 15
Pendant toute l’opération, l’appareil doit être coupé du
secteur ! Il ne pourra être remis en service qu’après ré-
tablissement et contrôle de tous les raccordements. Les
fixations et tous les capots doivent être remis à leur
place d’origine.
La procédure suivante doit être respectée :
1. Mettez l’appareil à l’arrêt.
2. Débranchez la fiche secteur de la prise.
3. Retirez les 2 vis à empreinte cruciforme du capot, à
l’arrière de l’appareil (Fig. 12).
4. Enlevez le capot de l’appareil.
* Pour détacher la ligne de jonction en toute
sécurité, il est impératif de respecter les consignes
suivantes.
Détacher
la ligne de jonction
La ligne de jonction est reliée à l’appareil intérieur par
des raccords rapides, qui permettent de séparer la ligne
de jonction et l’appareil intérieur à des fins de montage
sans perdre d’agent frigorifique.
