3 Structure et
fonctionnement
Description de l'appareil
L'appareil est particulièrement adapté à une utilisa-
tion flexible, il peut cependant être stationnaire. Le
climatiseur local dispose d'une unité intérieure
pour une installation au sol en zone intérieure et
une unité extérieure pour un montage mural ou au
sol à l'extérieur. En mode "refroidissement", le ren-
dement du compresseur s'adapte aux besoins et
règle ainsi la température de consigne avec un
minimum de variations. Grâce à cette "technique
Inverter", des économies d'énergie sont réalisées
en comparaison avec les systèmes Split conven-
tionnels, et les émissions sonores sont considéra-
blement réduites. La chaleur est transportée par le
câble de liaison flexible vers l'unité extérieure.
L'unité extérieure évacue la chaleur absorbée par
un autre échangeur thermique (condenseur) dans
l'air extérieur. Le condensat généré en mode de
refroidissement est transporté au moyen d'une
pompe à condensat se trouvant dans l'unité interne
et s'évapore sur l'échangeur thermique. L'appareil
filtre et déshumidifie l'air et crée ainsi un climat
ambiant agréable. Il fonctionne automatiquement
et offre une multitude d'autres options grâce à son
régulateur par microprocesseur. La commande de
l'appareil est confortable grâce à une télécom-
mande infrarouge inclue dans la livraison..
2
1
4
3
5
6
7 8
LA
LA
LE
IG AT
LE

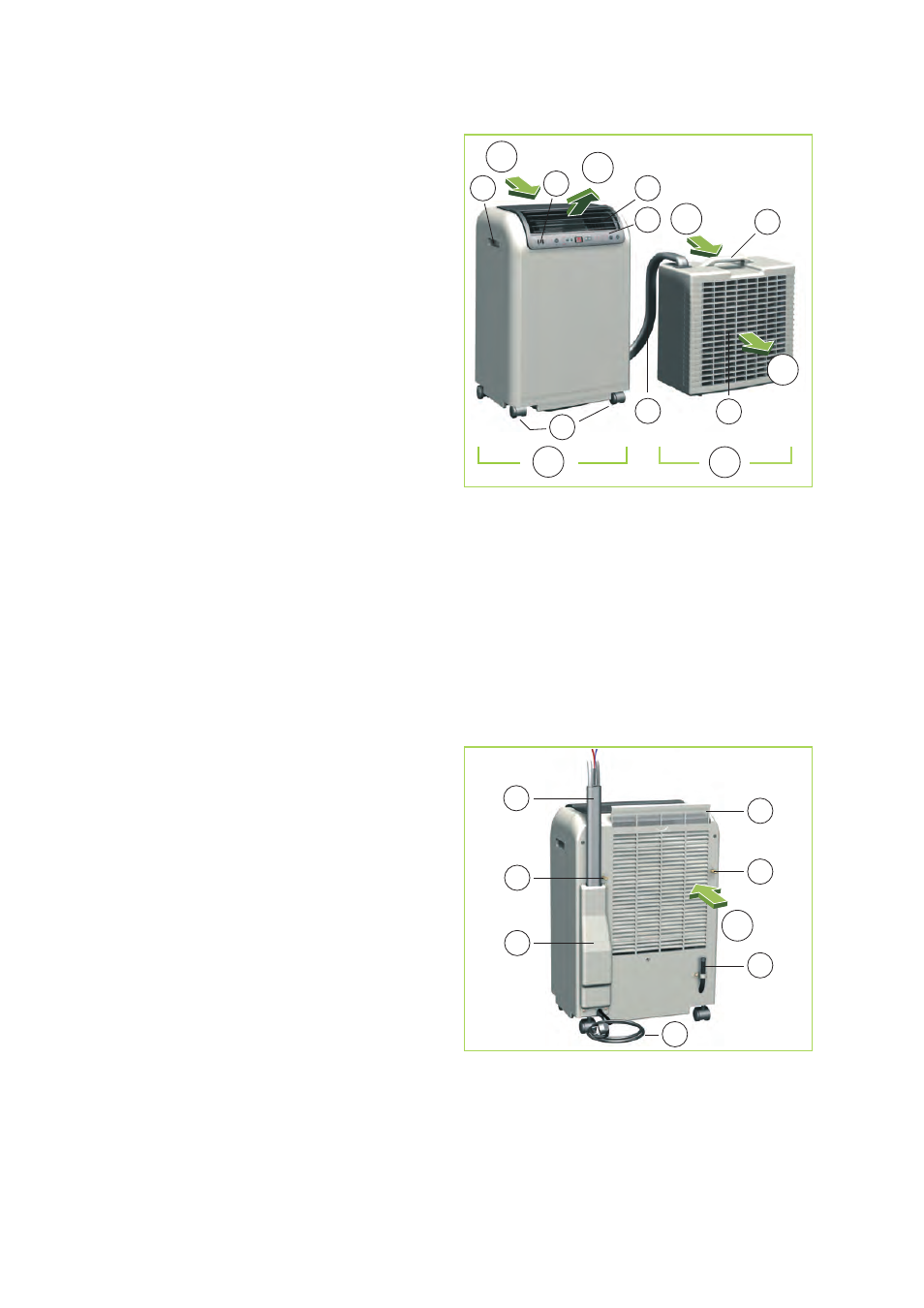

Fig. 1: Vue de face
IG: Unité intérieure
AT: Unité extérieure
LA: Évacuation d'air
LE: Admission d'air
1: Poignée concave
2: Récepteur infrarouge
3: Lamelles d'aération
4: Tableau de commande
5: Poignée de transport
6: Rouleaux de transport
7: Conduite de raccordement
8: Ventilateur du condenseur (arrière)
2
1
4
3
5
LE
2
6
Fig. 2: Vue arrière (unité intérieure)
LE: Admission d'air
1: Conduite de raccordement
2: Suspension pour l'unité extérieure
3: Cache
4: Filtre à air
5: Evacuation du condensat
6: Conduite de réseau avec fiche
