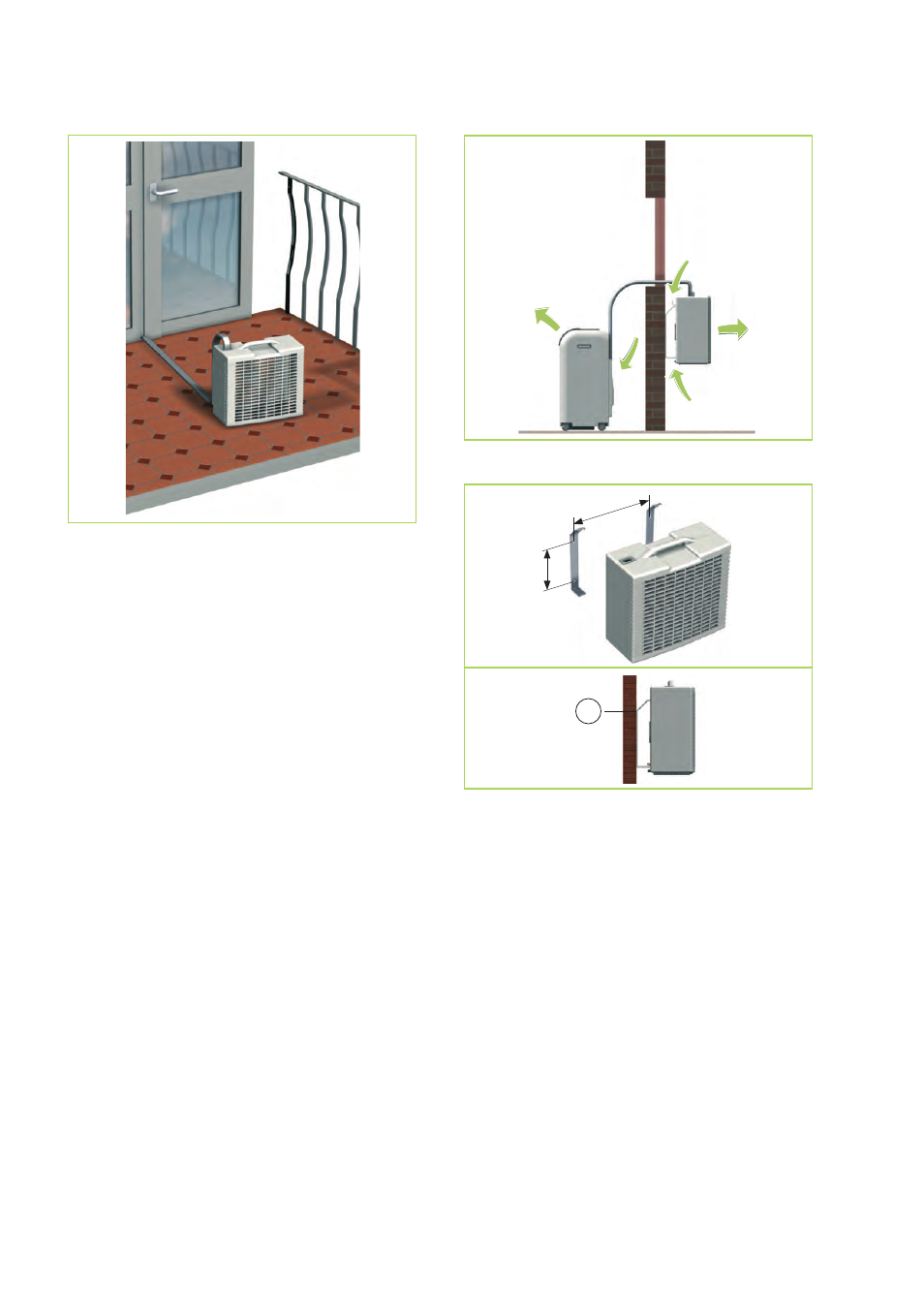

Fig. 7: Exemple de montage d'unité extérieure
Montage sur le mur extérieur avec support
mural
n Fixez les supports muraux inclus dans la
livraison au mur.
n Suspendez l'unité extérieure dans les supports
muraux, et sécurisez-la avec les vis M4 com-
prises dans la livraison (Voir la Fig. 8 und
Voir la Fig. 9).
Les supports muraux peuvent être fixées avec des
éléments de fixation inclus dans la livraison (che-
villes de 6 mm et vis).
Si ceux-ci ne sont pas adaptés à la qualité du mur,
ces éléments de fixation doivent être posés avec
une résistance suffisante par le client.
Veillez lors du montage à ce que l'alimentation ne
soit pas affectée et que l'isolation ne soit pas
endommagée. Respectez les distances minimales.
L'évacuation d'air de l'unité intérieure et de l'unité
extérieure ne doit pas être fermée.
Fig. 8: Circulation de l'air nécessaire
353 mm
220 mm
1
Fig. 9: Distance de support de montage
1 Vis de sécurité M4
Hauteur de montage
L'unité extérieure (bord inférieur) doit être montée
à max. 1,8 m au-dessus du niveau d'installation de
l'unité intérieure (Voir la Fig. 10). Si l'unité exté-
rieure est montée en-dessous du niveau d'installa-
tion de l'unité intérieure, une différence de hauteur
d'1,5 m ne doit pas être excédée.
