Respecter la démarche suivante à cet effet:
1. Mettez l'appareil à l'arrêt.
2. Enlevez le connecteur de la prise..
3. Enlevez les 2 vis du cache à l'arrière de l'ap-
pareil (Voir la Fig. 12).
2
1
2

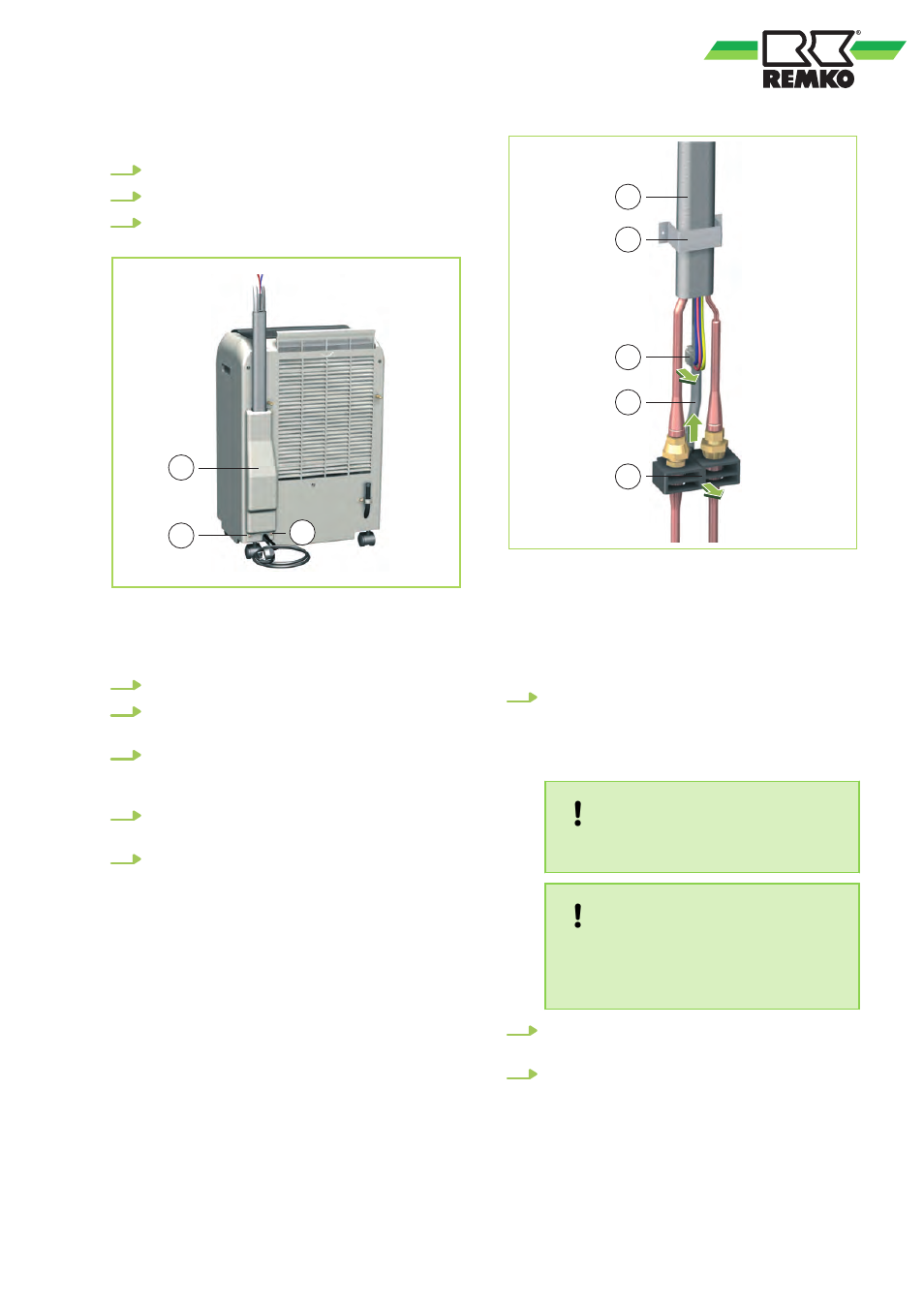

Fig. 12: Vue arrière - Unité intérieure
1: Cache
2: Vis
4. Enlevez le cache de l'appareil.
5. Dévissez le collier de fixation de la conduite
de raccordement (Voir la Fig. 13).
6. Appuyez sur la patte latérale du connecteur
et enlevez la fiche de la prise
(Voir la Fig. 13).
7. Enlevez la partie supérieure du support en
dévissant les deux vis (Voir la Fig. 13).
8. Enlevez le tuyau d'évacuation de condensat
(Voir la Fig. 13).
2
1
3
4
5
Fig. 13: Démontage - Conduite de raccordement
1: Conduite de raccordement
2: Collier de fixation
3: Connecteur
4: Tuyau de condensat
5: Collier de fixation
9. Dévissez l'écrou-raccord de gauche avec la
clé plate jointe SW 24. Résistez au mouve-
ment au niveau du demi-accouplement infé-
rieur avec la deuxième clé plate SW 21
(Voir la Fig. 14).
REMARQUE !
Ne tournez jamais partie inférieure fixe.
REMARQUE !
Des liquides résiduels peuvent encore
év. sortir du tuyau d'écoulement de con-
densat.
10. Continuez à visser jusqu'à ce que la conne-
xion soit séparée..
11. Dévissez l'écrou-raccord de droite avec la clé
plate SW 24 jointe. Résistez au mouvement
au niveau du demi-accouplement supérieur
avec la deuxième clé plate SW 21
(Voir la Fig. 15).
