5 Instructions de
montage
Instructions d'installation
L'appareil livré prêt à l'emploi est équipé en série
avec un 3 m câble de liaison entre l'unité intérieure
et l'unité extérieure et est ainsi fonctionnel. Les
accessoires nécessaires au montage de l'unité
extérieure sont compris dans la livraison.
Unité intérieure
L'unité intérieure est installée à l'emplacement sou-
haité, avec le côté de l'évacuation de l'air vers la
salle. Veillez lors de l'installation à observer des
espaces libres de min. 20 cm autour de l'appareil.
Conduite de raccordement
La conduite de raccordement peut être posée à
travers une fenêtre ou une porte entrouvertes vers
l'extérieur. La conduite de raccordement est disso-
ciable au niveau de l'unité intérieure, et offre ainsi
en plus la possibilité d'être posée à travers un trou
percé dans le mur (Ø min. 60 mm).
Observez les instructions suivantes lors de la pose
de la conduite de raccordement:
n La conduite de raccordement ne peut être ni
bloquée ni pliée.
n Aucune traction ou autre force mécanique ne
doit être exercée sur la conduite de raccorde-
ment.
n L'isolation de la tuyauterie et la gaine de pro-
tection ne doit pas être endommagées.
Unité extérieure
L'unité extérieure transfère la chaleur transportée
hors de la salle dans l'air extérieur. En outre, l'unité
extérieure peut être posée au sol ou suspendue à
un mur extérieur.
Installation sur le sol
20 cm
20 cm

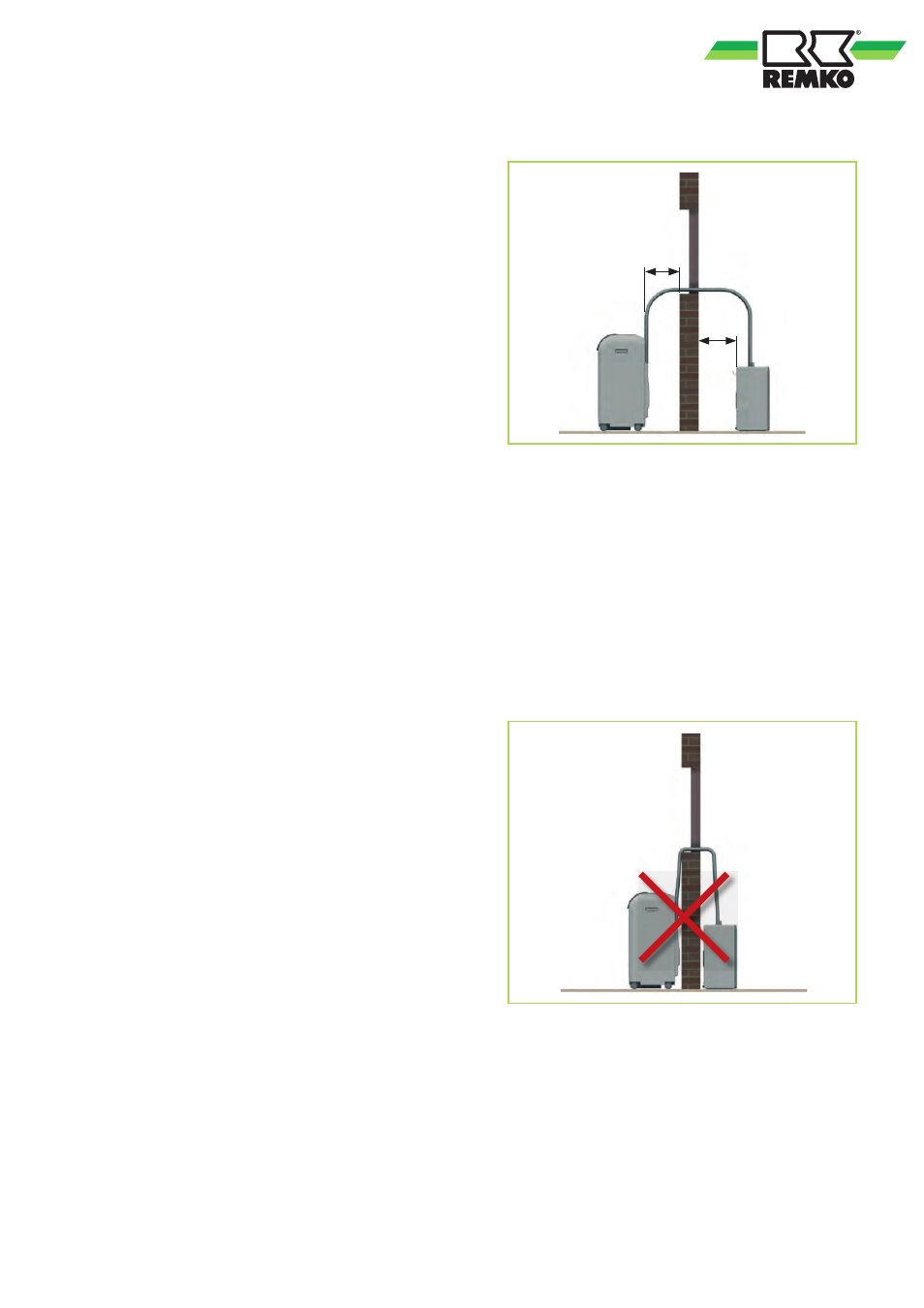

Fig. 5: Distance minimale par rapport au mur
Pour installer l'unité extérieure sur une terrasse ou
un balcon, il n'est pas nécessaire d'avoir recours à
des auxiliaires de montage.
L'unité extérieure doit être installée horizontale-
ment, et être protégée des rayons directs du soleil.
Une distance de minimum de 20 cm avec le côté
de l'entrée d'air doit être observée.
L'air doit pouvoir être évacué librement (min. 50
cm de distance avec les obstacles). La conduite de
raccordement passe par une fente au niveau de la
fenêtre ou de la porte (Voir la Fig. 5) oder Tür
geführt (Voir la Fig. 7).
Fig. 6: Distance minimale manquante
