15

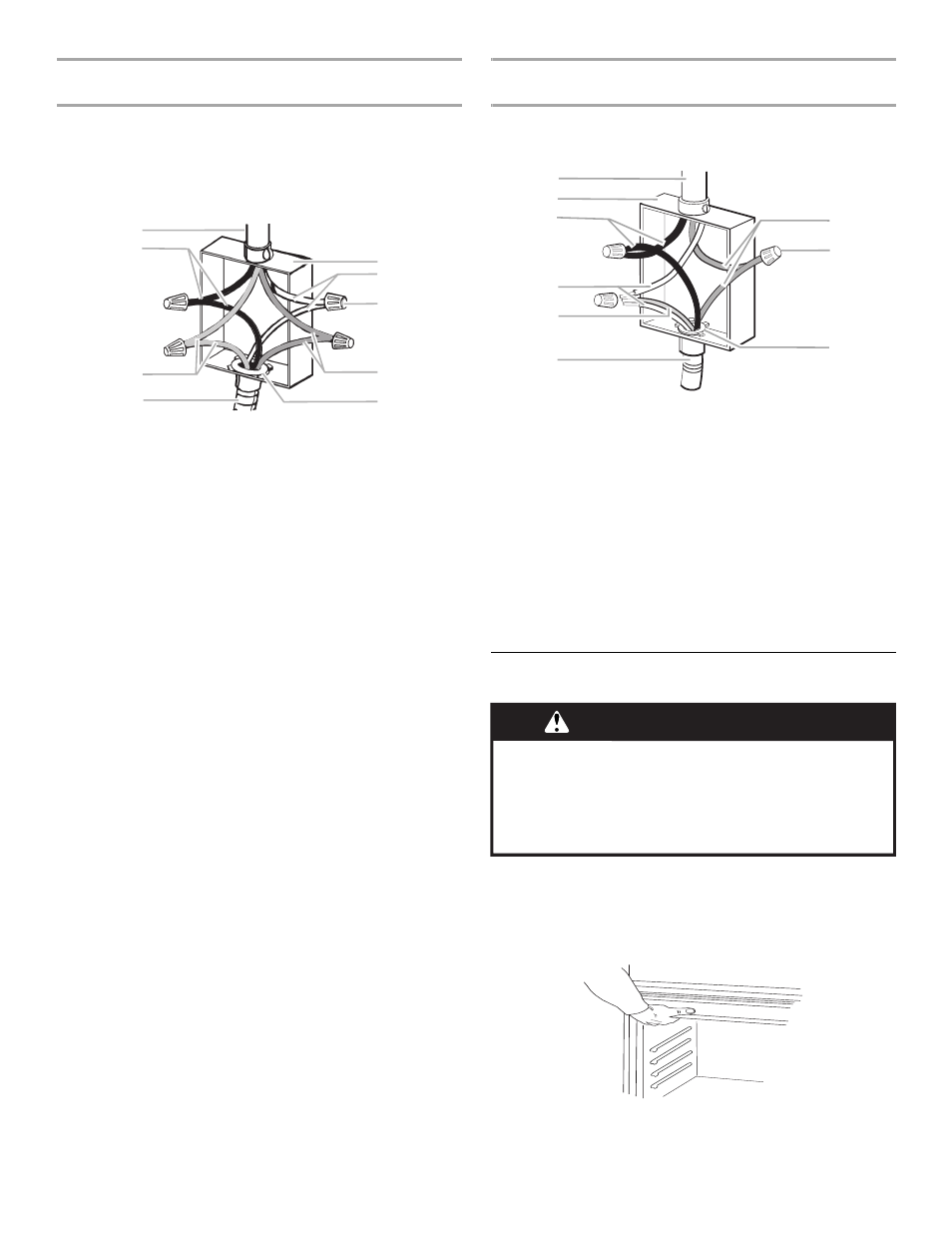

Câble à 4 conducteurs depuis l’alimentation électrique
du domicile
IMPORTANT : Utiliser le câble à 4 conducteurs provenant de
l'alimentation électrique du domicile aux États-Unis lorsque les
codes ne permettent pas la mise à la terre par l’intermédiaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
résidences mobiles et les véhicules récréatifs, dans les nouvelles
constructions, et au Canada.
1. Connecter ensemble les 2 conducteurs noirs (B) avec un
connecteur de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C) avec un
connecteur de fils (homologation UL).
3. Détorsader le conducteur blanc du conducteur vert (ou nu) de
liaison à la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F) avec un
connecteur de fils (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison à la terre (H) du
câble du four au conducteur vert (ou nu) de liaison à la terre
dans le boîtier de connexion – utiliser un connecteur de fils
(homologation UL).
6. Installer le couvercle du boîtier de connexion.
Câble à 3 conducteurs depuis l’alimentation électrique
du domicile – É.-U. seulement
IMPORTANT : Utiliser le câble à 3 conducteurs depuis
l'alimentation électrique du domicile lorsque les codes locaux
autorisent un tel raccordement.
1. Connecter ensemble les 2 connecteurs noirs (C) avec un
connecteur de fils (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur vert
(ou nu) de liaison à la terre (du câble du four) avec un
connecteur de fils (homologation UL).
3. Connecter ensemble les 2 connecteurs rouges (G) avec un
connecteur de fils (homologation UL).
4. Installer le couvercle du boîtier de connexion.
Installation du four
1. À l’aide de 2 personnes ou plus, soulever et introduire
partiellement le four dans l’ouverture du placard. Utiliser
l’ouverture du four comme zone de prise.
REMARQUE : Pousser le four pour l’introduire dans le placard
en poussant contre la zone du joint du four sur le châssis
avant. Ne pas pousser contre les bords externes.
A. Câble depuis l'alimentation
électrique du domicile
B. Conducteurs noirs
C. Conducteurs rouges
D. Câble flexible à 4 conducteurs
depuis le four
E. Boîtier de connexion
F. Connecteurs blancs
G. Connecteurs de fils
(homologation UL)
H. Conducteurs verts (ou nus)
de liaison à la terre
I. Connecteur de conduit
(homologation UL ou CSA)
A
B
C
D
E
F
G
H
I
A. Câble depuis l'alimentation
électrique du domicile
B. Boîtier de connexion
C. Conducteurs noirs
D. Connecteurs blancs
E. Conducteur vert (ou nu) de
liaison à la terre (depuis le four)
F. Câble flexible à 4
conducteurs depuis le four
G. Conducteurs rouges
H. Connecteurs de fils
(homologation UL)
I. Connecteur de conduit
(homologation UL ou CSA)
B
C
D
E
F
H
G
A
I
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
