10

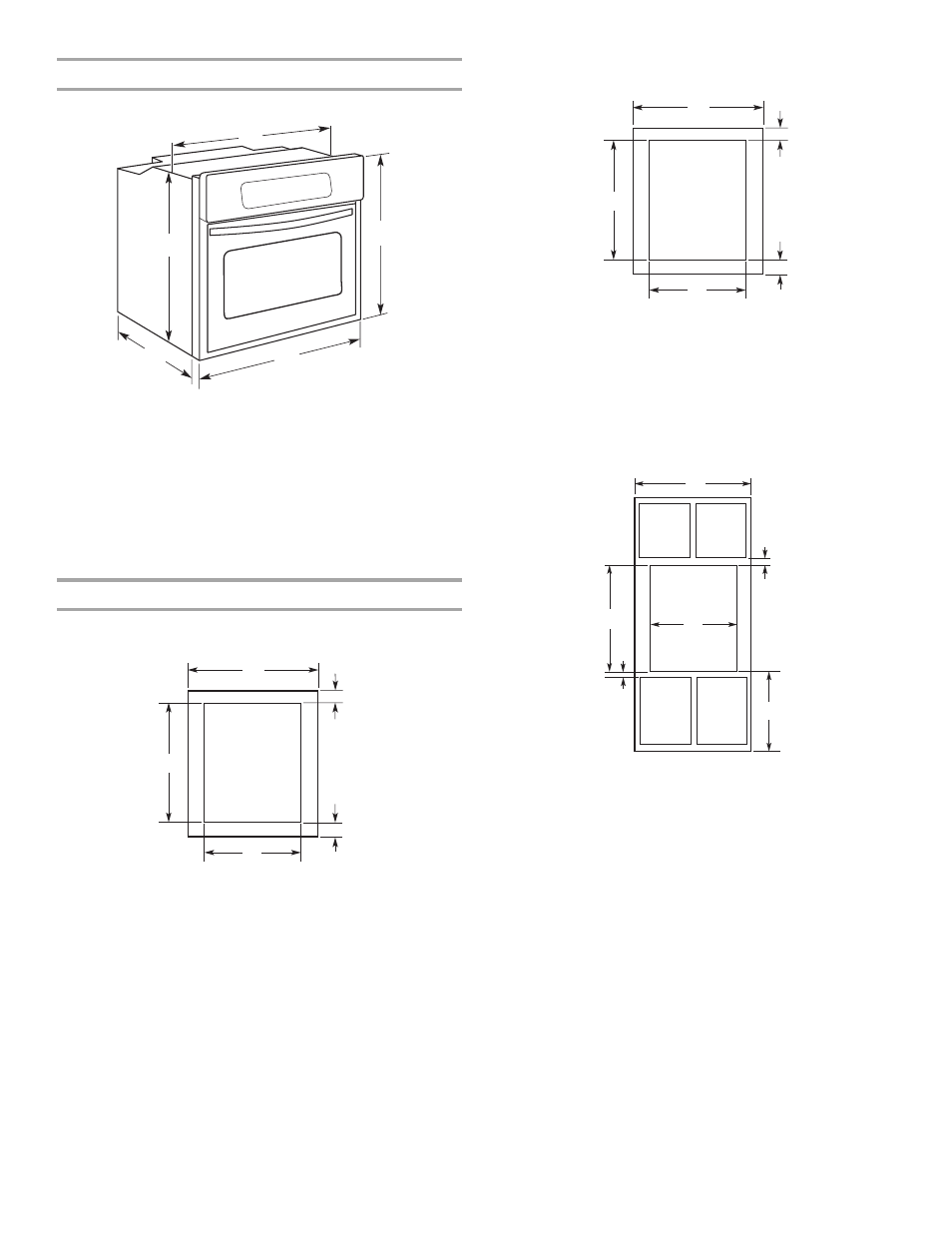

Dimensions du produit - Four simple
Fours de 27" (68,6 cm) et 30" (76,2 cm)
Dimensions du placard - Four simple
Four simple sous le plan de travail de 27" (68,6 cm) et
30" (76,2 cm) (sans table de cuisson au-dessus)
Four simple sous le plan de travail (avec table de cuisson au-
dessus)
Four simple installé dans un placard
Modèles de 27" (68,6 cm)
Modèles de 30" (76,2 cm)
A. 25
³⁄₈" (64,5 cm) largeur
d'encastrement max.
B. 28¼" (71,8 cm) hauteur totale
max.
C. 26
³⁄₄" (67,9 cm) largeur totale
D. 23½" (59,7 cm) profondeur
d'encastrement max.
E. 27
¹⁄₂" (69,9 cm) hauteur
d'encastrement
A. 28¼" (71,8 cm) largeur
d’encastrement max.
B. 28¼" (71,8 cm) de hauteur
totale max.
C. 29
³⁄₄" (75,6 cm) de largeur
totale
D. 23½" (59,7 cm) de profondeur
d'encastrement max.
E. 27
¹⁄₂" (69,9 cm) de hauteur
d'encastrement
A. 27" (68,6 cm) de largeur de cabinet min. sur les modèles
de 27" (68,6 cm)
30" (76,2 cm) de largeur de cabinet min. sur les modèles
de 30" (76,2 cm)
B. 1
¹⁄₂" (3,8 cm) min. entre le sommet de l’ouverture et le
dessous du plan de travail
C. 5
¹⁄₈" (13 cm) entre le bas de l’ouverture et le plancher
D. 28
¹⁄₂" (72,4 cm) largeur de l'ouverture sur les modèles de
30" (76,2 cm)
E. 27
¹⁄₂" (70,8 cm) min. de hauteur d'ouverture
A
B
C
D
E
A
B
C
D
E
A.
30" (76,2 cm) min. de largeur de placard
B. Table de cuisson électrique 1
⁵⁄₈
" (4,1 cm); Table de cuisson à
gaz 3
³⁄₈
" (8,6 cm) min. entre le sommet de l’ouverture et le
dessous du plan de travail
C. Table de cuisson électrique 5" (12,7 cm); Table de cuisson à
gaz 3¼" (8,3 cm) entre le bas de l’ouverture et le plancher
D. 28
¹⁄₂" (72,4 cm) - largeur d'ouverture
E. 27
⁷⁄₈" (70,8 cm) min. de hauteur d'ouverture
Modèles de 27" (68,6 cm)
Modèles de 30" (76,2 cm)
A.
27" (68,6 cm) min. de largeur
de placard
B. 1" (2,5 cm) entre le sommet de
l'ouverture et le bas de la porte
du placard supérieur
C. 4" à 33" (10,2 à 83,8 cm) entre
le bas de l’ouverture et le
plancher
D. 25
¹⁄₂" (64,8 cm) de largeur
d'ouverture
E. 1
¹⁄₂" (3,8 cm) min. entre le bas
de l’ouverture et le haut de la
porte du placard
F. 27
⁷⁄₈" (70,8 cm) min. de hauteur
d'ouverture
A.
30" (76,2 cm) min. de largeur
de placard
B. 1" (2,5 cm) entre le sommet de
l'ouverture et le bas de la porte
du placard supérieur
C. 4" à 33" (10,2 à 83,8 cm) entre
le bas de l’ouverture et le
plancher
D. 28
¹⁄₂" (72,4 cm) de largeur
d'ouverture
E. 1
¹⁄₂" (3,8 cm) min. entre le bas
de l’ouverture et le haut de la
porte du placard
F. 27
⁷⁄₈" (70,8 cm) min. de hauteur
d'ouverture
A
B
C
D
E
A
B
C
D
E
F
