12
Spécifications électriques
Si on utilise un conducteur distinct de liaison à la terre et lorsque
les codes le permettent, il est recommandé qu’un électricien
qualifié vérifie que la liaison à la terre et le calibre pour fils sont
conformes aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre du four,
consulter un électricien qualifié.
Ce four doit être raccordé à un système permanent, métallique de
câblage relié à la terre.
S’assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 – dernière édition, ou aux normes CSA C22.1-94,
au Code canadien de l’électricité, Partie 1 et C22.2 N° O-M91 –
dernière édition, et à tous les codes et règlements locaux.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association,
Batterymarch Park,
Quincy, MA 02269.
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four correctement, il faut établir le type de
raccords électriques que l’on utilisera et suivre les instructions
indiquées ici.
■ Le four doit être alimenté par une source d’électricité
appropriée (caractéristiques de tension et fréquence
spécifiées sur la plaque signalétique). La plaque signalétique
est située en bas de la glissière de montage de gauche. Voir
l’illustration ci-dessous.
■ L'emploi d'un disjoncteur est recommandé.
■ Raccorder l’appareil directement au tableau de distribution
(fusible ou disjoncteur) par un câble à conducteur de cuivre à
gaine flexible à blindage métallique ou à gaine non métallique
(avec conducteur de liaison à la terre). Voir la section
“Raccordement électrique”.
■ Le câble flexible du four doit être connecté directement dans
le boîtier de connexion.
■ Ne pas couper le conduit. La longueur du conduit fournie est
destinée à faciliter l’entretien du four.
■ L’installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
■ Si le domicile est équipé d’un câblage en aluminium, suivre les
instructions suivantes :
1. Connecter une section de câble en cuivre massif aux
extrémités des conducteurs souples.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l’aluminium.
Suivre la procédure recommandée par le fabricant de
connecteurs électriques. La connexion aluminium/cuivre doit
être conforme aux codes locaux et aux pratiques de câblage
acceptées par l’industrie.

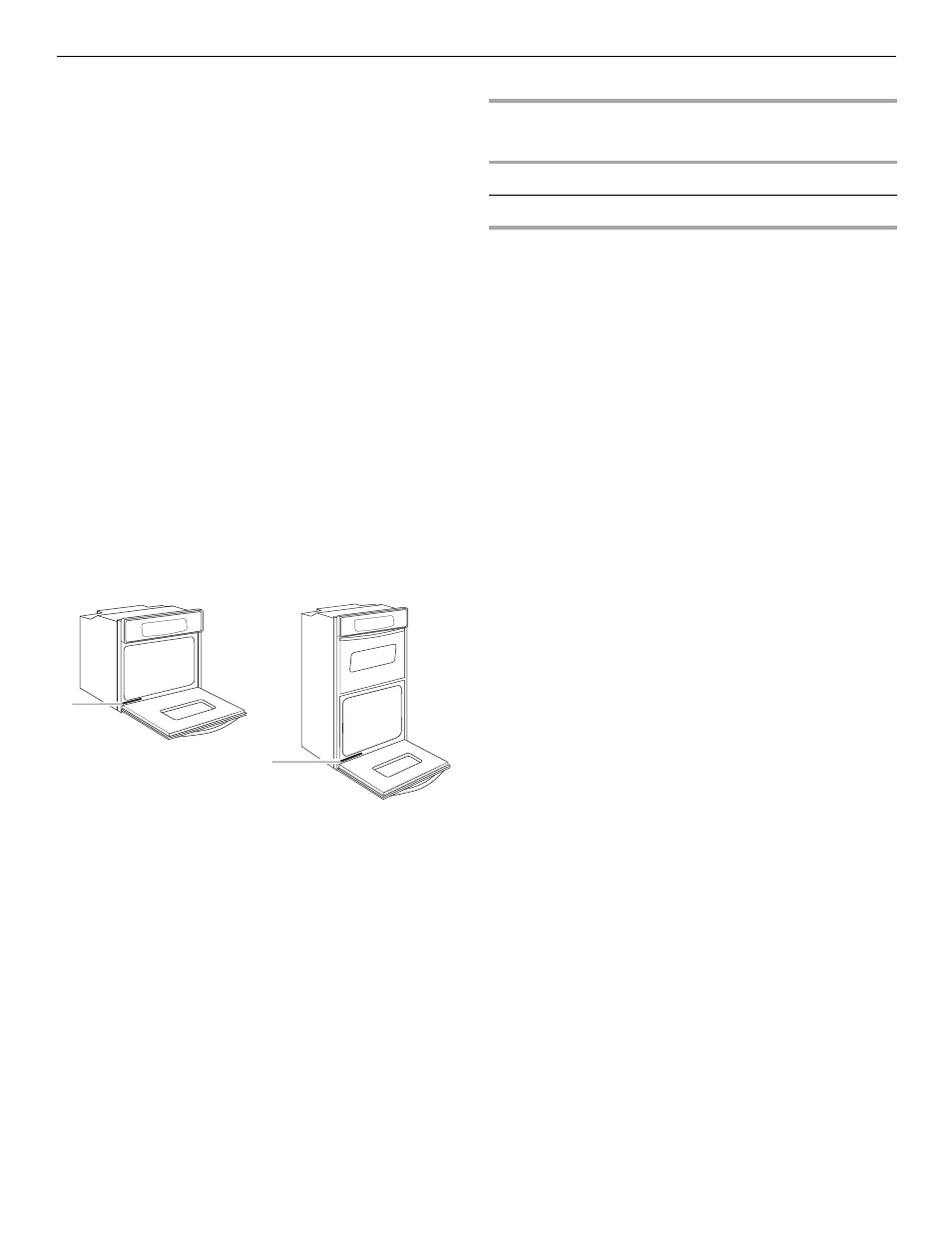

Four simple
A. Plaque signalétique Four double
A. Plaque signalétique
A
A
Service KW sur
plaque
signalétique Protection minimale
conseillée du circuit
en ampères Calibre des
conducteurs
0 - 4,8 20 12
7 - 9,9 40 8
