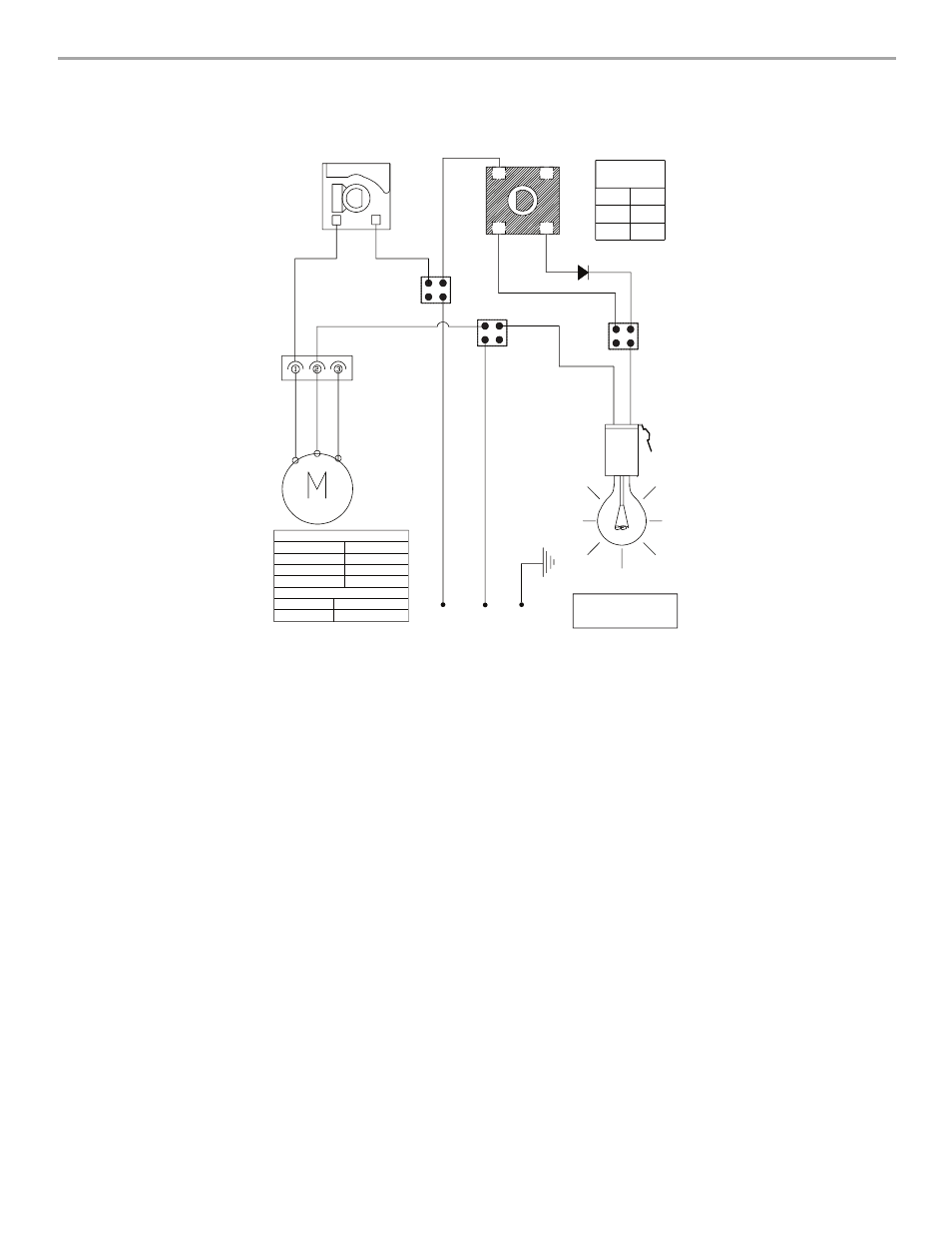

SCHÉMA DE CÂBLAGE
L 3
2 1
C25
SE114A
Commutateur d'éclairage
Arrêt - Faible - Élevé Contacteur du moteur
Marche - Arrêt
Positions du
commutateur
d'éclairage
1 - 3 Faible
1 - 2 Arrêt
1 - L Élevé
Ph Neu
N BL R
R BL
REMARQUE: Vitesse 1
non utilisée
R N
N
R
N BL
N BL
JA
Diode
redresseuse
Vitesse 2 Comm
un
Vitesse 1
1,2 ±10% A
73 ±10% Watts
17,1 ±10% Ohms
13,6 ±10% Ohms
Caractéristiques du moteur
Alimentation électrique 120 VCA
Fréquence 60 Hz
Intensité
Puissance nominale
Résistance du moteur
Blanc - Rouge
Blanc - Noir
Vis de mise
à la terre
Terre
