Page 24
24
4. Répéter les étapes 1 à 3 pour la face inférieure du sommet du
placard.
Évacuation par le mur
Découpage d’une ouverture rectangulaire de 3½" x 10½"
(8,9 cm x 26,7 cm) dans le mur :
1. Mesurer 2 lignes de
³⁄₈" (0,9 cm) et 3⁷⁄₈" (9,8 cm) en
descendant à partir de la face inférieure du placard et
marquer leur emplacement sur l'axe central du mur arrière.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe
central sur le mur.
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire du système d’évacuation
dans le mur.

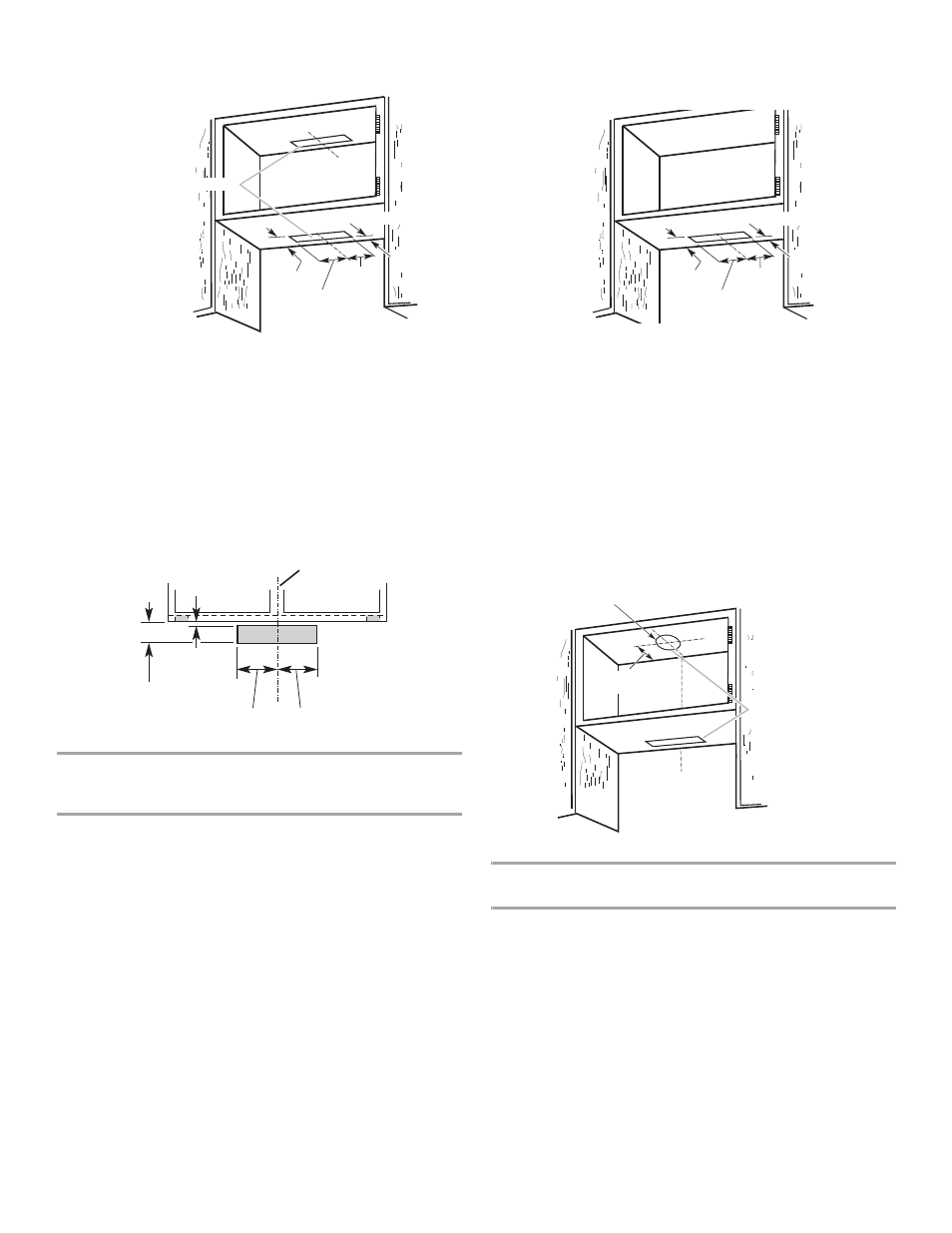

Style 2 – Découpages d’ouverture pour un conduit
rectangulaire de 3¼ "x 10" (8,3 x 25,4 cm) sur raccord de
transition rond
Décharge à travers le toit
Découpage d’une ouverture rectangulaire de 4
¹⁄₄" x 10½"
(10,8 cm x 26,7 cm) sur la face inférieure du bas du placard :
1. Tracer des lignes à
¹⁄₂" (1,3 cm) et 4³⁄₄" (12,1 cm) du mur
arrière, sur l’axe central de la face inférieure du placard.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe
central sur la face inférieure du placard.
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire pour le passage du
conduit d'évacuation.
Découpage d’une ouverture circulaire sur la face inférieure
du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de
5" (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture circulaire pour le passage du conduit
d'évacuation.
Style 3 – Découpage d’ouvertures pour un conduit
d’évacuation rond de 7" (17,8 cm)
Pour le découpage d'ouvertures pour conduit rond sur la
face inférieure du fond ou du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de
5" (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet ou du fond du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
5
¹
/
₄
"
(13,3 cm)
5
¹
/
₄
"
(13,3 cm)
*4
³⁄₄
"
(12,1 cm)
*
¹⁄₂
" (1,3 cm)
*À partir du mur, et non
du cadre du placard
Ouvertures découpées
dans le placard
2¾"
6
¾"
(7,0 cm)
(17,1 cm)
Axe central
Avant du
placard
5
¹⁄₄
"
(13,3 cm)
5
¹⁄₄
"
(13,3 cm)
5
¹
/
₄
"
(13,3 cm)
5
¹
/
₄
"
(13,3 cm)
*4
³⁄₄
"
(12,1 cm)
*
¹⁄₂
" (1,3 cm)
*À partir du mur, et non
du cadre du placard
Ouverture pour le conduit circulaire
*5"
(12,7 cm)
Ouvertures
découpées
dans le placard
*À partir du mur, et non
du cadre du placard
