21

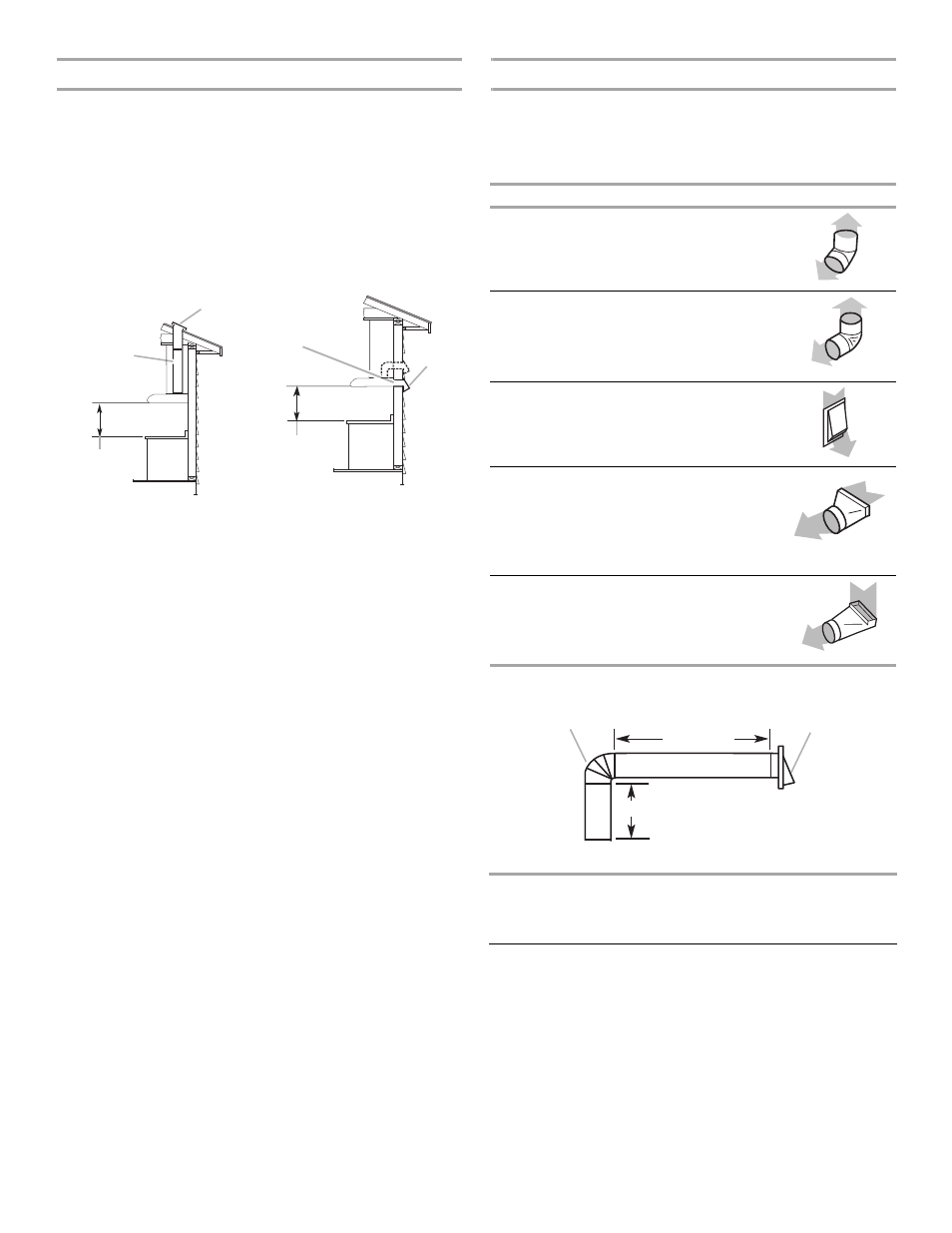

Méthodes d’évacuation
La sortie à l’extérieur du circuit d’évacuation peut se faire à
travers le toit ou à travers un mur. Utiliser des conduits
rectangulaires de 3
¹⁄₄" x 10" (8,3 x 25,4 cm) avec une longueur
maximale de 35 pi (10,7 m) ou des conduits rond de 7" (17,8 cm)
de diamètre ou plus avec une longueur maximale de 50 pi
(15,2 m) pour le système d'évacuation.
REMARQUE : On déconseille l’emploi d’un conduit flexible. Un
conduit flexible peut causer une rétro-pression et des
turbulences de l’air, ce qui réduirait considérablement la
performance.
Calcul de la longueur du circuit d’évacuation
Pour calculer la longueur effective du circuit d’évacuation
nécessaire, additionner les longueurs équivalentes (en pieds ou
mètres) de tous les composants utilisés dans le système.
Système d'évacuation avec conduits ronds de 7" (17,8 cm)
Exemple de circuit d’évacuation
Décharge à travers le toit Évacuation par le mur
A. Conduit rond de dia. 7"
(17,8 cm) pour décharge à
travers le toit (achat séparé)
Conduit rectangulaire de
3
¹⁄₄
" x 10" (8,3 x 25,4 cm)
pour décharge à travers le toit
(achat séparé)
B. Bouche de décharge sur toit
avec clapet (achat séparé)
C. Entre 24" (61 cm) min. au-
dessus de la surface de
cuisson
A. Conduit rond de dia. 7"
(17,8 cm) avec sortie par le
dessus et décharge à travers
le mur (achat séparé)
Conduit rectangulaire de
3
¹⁄₄ " x 10" (8,3 x 25,4 cm) pour
décharge à travers le mur ou le
dessus (achat séparé)
B. Bouche de décharge murale
avec clapet (achat séparé)
C. Entre 24" (61 cm) min. au-
dessus de la surface de
cuisson
A
B
C
A
B
C
Composant Rond
Coude à 45° 2,5 pi
(0,8 m)
Coude à 90° 5,0 pi
(1,5 m)
Bouche de décharge murale
de 7" (17,8 cm) 0 pi
(0,0 m)
3 ¹⁄₄" x 10" (8,3 cm x 25,4 cm)
à 7" (17,8 cm)
4,5 pi
(1,4 m)
Raccord coudé à 90° de 3 ¹⁄₄"
x 10" (8,3 cm x 25,4 cm)
à 7" (17,8 cm)
5,0 pi
(1,5 m)
Longueur maximale recommandée = 50 pi (15,2 m)
1 - coude à 90° = 5,0 pi (1,5 m)
1 - bouche de décharge murale = 0 pi (0 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
Longueur du système de dia.
7" (17,8 cm) = 13 pi (3,9 m)
Conduit rond de
7" (17,8 cm) coude à 90˚
2 pi (0,6 m)
6 pi (1,8 m)
Bouche de
décharge murale
