6. Installer une plaque de montage de clapet anti-reflux rond de
7" (17,8 cm) ou rectangulaire de 3 ¹⁄₄" x 10" (8,3 x 25,4 cm),
selon la configuration de votre installation. La fixer à la hotte à
l'aide des vis de 3,5 x 9,5 mm fournies.
REMARQUE : La plaque de montage de clapet anti-reflux
rond de 7" (17,8 cm) n'est pas fournie. Un clapet anti-reflux
rond est également disponible comme accessoire. Pour
commander des pièces, voir la section “Accessoires”.
REMARQUE : On peut installer la plaque de montage du
clapet anti-reflux pour conduit rond de 7" (17,8 cm) et le
connecteur de conduit rectangulaire de 3
¹⁄₄" x 10" (8,3 x
25,4 cm) jusqu'à 1" (2,5 cm) de chaque côté du centre de
la hotte pour pouvoir installer les conduits décentrés.
■ Si un clapet anti-reflux est monté avec une bouche
murale de décharge elle-même équipée d’un clapet anti-
reflux, vérifier qu’ils ne se gênent pas mutuellement. En
cas d’interférence, retirer l'obturateur à registre du
connecteur de conduit.
■ Installation sans décharge à l’extérieur (recyclage) -
Aucun dispositif de fixation de conduit. Le retrait de la
plaque de protection pour mode recyclage est
nécessaire. Ôter les deux vis de la plaque de protection
pour mode recyclage et retirer la plaque.
Dépose du volet du clapet anti-retour sur le raccord de
conduit de 3¼" x 10" (8,3 x 25,4 cm)
1. Dégager la tige de retenue de la languette de fixation située
sur le volet du clapet anti-retour.
2. Faire glisser la tige de retenue d'un côté pour la faire sortir de
son guide sur le volet et de l'embout en plastique du clapet
anti-retour.
3. Soulever l'extrémité de la tige de retenue et dégager cette
dernière de l'autre guide sur le volet et de l'autre embout en
plastique en la faisant glisser.
4. Pousser le petit côté des embouts en plastique pour sortir
ces derniers du logement du raccord d'évacuation.
5. Soulever le volet du clapet anti-retour et le sortir du logement
du raccord d'évacuation.
6. Décoller la pastille de mousse de la languette de butée.
7. Tordre les languettes de butée pour les aligner avec les parois
latérales du clapet anti-retour.
8. Mettre au rebut la tige de retenue, les embouts en plastique,
le volet du clapet anti-retour et la pastille de mousse.

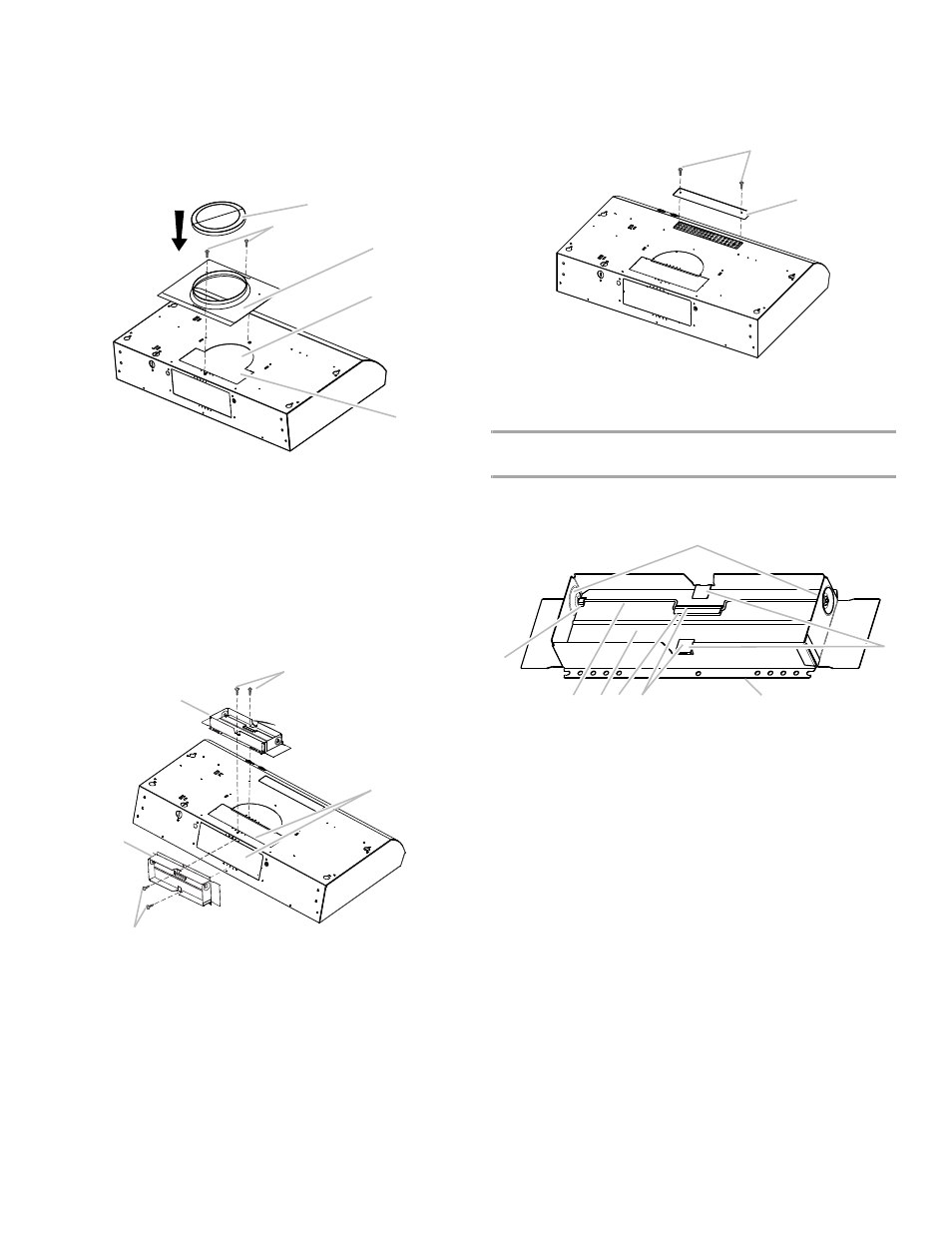

A. Clapet anti-reflux rond de 7" (17,8 cm)
(voir la section “Accessoires”)
B. Vis de 3,5 x 9,5 mm
C. Plaque de montage de conduit rond de 7" (17,8 cm).
Pour commander des pièces, voir la section “Accessoires”.
D. Opercule amovible en demi-cercle du conduit d'évacuation
E. Opercule amovible rectangulaire du conduit d'évacuation
A. Conduit vertical
B. Vis de 3,5 x 9,5 mm
C. Opercules arrachables du conduit d'évacuation
D. Conduit horizontal
A
B
C
D
E
A
B
C
B
D
A. Plaque de protection
pour mode recyclage
B. Vis
A. Tige de retenue
B. Guide de la tige du volet
du clapet anti-retour
C. Embouts en plastique
D. Languettes de butée
E. Logement du raccord
d'évacuation
F. Pastille de mousse
G. Languette de fixation du
volet du clapet anti-retour
H. Volet du clapet anti-retour
A
B
A
B
C
D
E F G H
