23
EXIGENCES D’INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer l’installation. Les pièces
fournies se trouvent dans le panier de la laveuse.
Outillage nécessaire pour le raccordement du tuyau de vidange et des tuyaux
d’arrivée d’eau :

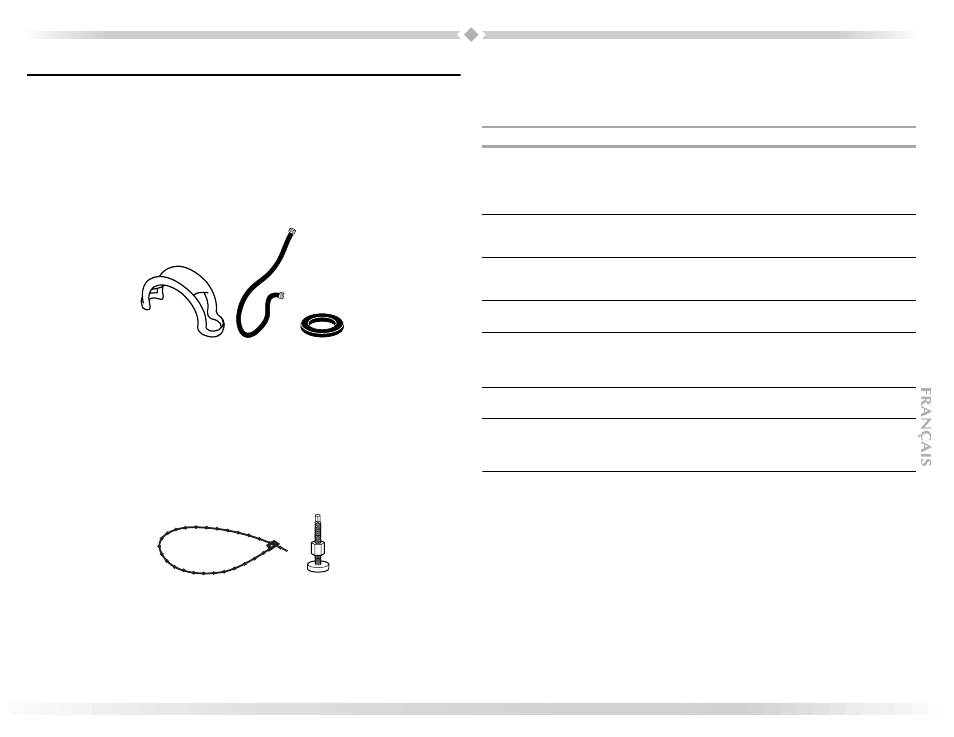

Pièces fournies :
Outillage nécessaire pour le raccordement du tuyau de vidange et le réglage de
l’aplomb de la laveuse :
Pièces fournies :
Autres pièces
Votre installation peut nécessiter des pièces supplémentaires. Pour des informations sur la
commande, veuillez consulter les numéros de téléphone sans frais d'interurbain figurant sur
la page de couverture du Guide d'utilisation et d'entretien.
Exigences d’emplacement
La sélection de l’emplacement approprié pour la laveuse permettra d’optimiser sa
performance et de minimiser le bruit et les risques de mouvement de la laveuse.
On peut installer la laveuse dans un sous-sol, une buanderie, un placard, ou un espace
d’encastrement. Voir “Système de vidange”.
IMPORTANT : Ne pas installer ni remiser la laveuse à un endroit exposé aux intempéries.
C’est à l’utilisateur du produit qu’incombe la responsabilité de l’installation.
Il vous faudra :
■ Chauffe-eau réglé pour fournir à la laveuse de l’eau à 120°F (49°C).
■ Prise de courant électrique reliée à la terre, à moins de 4 pi (1,2 m) du point de
connexion du cordon d’alimentation à l’arrière de la laveuse. Voir “Spécifications
électriques”.
■ Pince ouverture à 1 ⁹⁄₁₆"
(3,95 cm)
■ Lampe de poche (option)
A. Bride de retenue du tuyau de vidange
B. Tuyaux d'arrivée d'eau (2)
C. Rondelles plates (4)
■ Clé plate ou réglable de
⁹⁄₁₆" (14 mm)
■ Niveau
■ Bloc de bois
■ Règle ou mètre-ruban
A. Attache de fixation perlée
B. Pieds de nivellement avant avec écrous (2)
A B C
A B
Si vous avez : Vous devrez acheter :
Évier de buanderie
ou canalisation
d’évacuation rigide
plus haut que
96" (2,4 m) Système de pompage (si pas déjà installé)
Tuyau rigide de
1" (2,5 cm) de
diamètre Adaptateur pour passer d’un tuyau rigide de 1 ¹⁄₄" (3,2 cm) de
diamètre à 1" (2,5 cm) de diamètre, pièce n o 280130
Égout en hauteur Évier de buanderie standard de 20 gal. (76 L), hauteur 39" (99 cm)
ou évier utilitaire, pompe de transfert et raccords (disponibles chez
un fournisseur local de plomberie)
Drain de plancher Brise-vide (pièce n o 280129); tuyau de vidange additionnel, pièce n o
3357090
Robinets d’eau trop
éloignés des
tuyaux
d'alimentation 2 tuyaux d’alimentation plus longs :
6 pi (1,8 m) pièce n
o 76314,
10 pi (3 m) pièce n o 350008
Tuyau de vidange
trop court Ensemble de connexion, pièce n o 280131
Canalisation
d’évacuation
obstruée Filtre de protection, pièce n o 367031
