39
FRANÇAIS
a RS232C
Raccordez un dispositif de commande ou autre
dispositif externe pour l’entretien courant. (Utilisez un
câble droit pour le raccordement.)
s DC OUT (SORTIE CC) (DC TRIGGER)
(DÉCLENCHEUR CC)
Des dispositifs externes peuvent être commandés
depuis l’appareil en les raccordant à la borne DC
OUT (12 V, 44 mA max).
d EMITTER OUT (SORTIE D’ÉMETTEUR)
(SR8002 UNIQUEMENT)
Émet l’entrée du signal de télécommande aux bornes
IR RECEIVER IN. Il est possible de commander des
composants externes en les raccordant à la borne
EMITTER OUT.
f FLASHER IN (ENTRÉE FLASHER)
L’appareil peut être commandé en y raccordant
un boîtier de commande ou un autre dispositif de
commande.

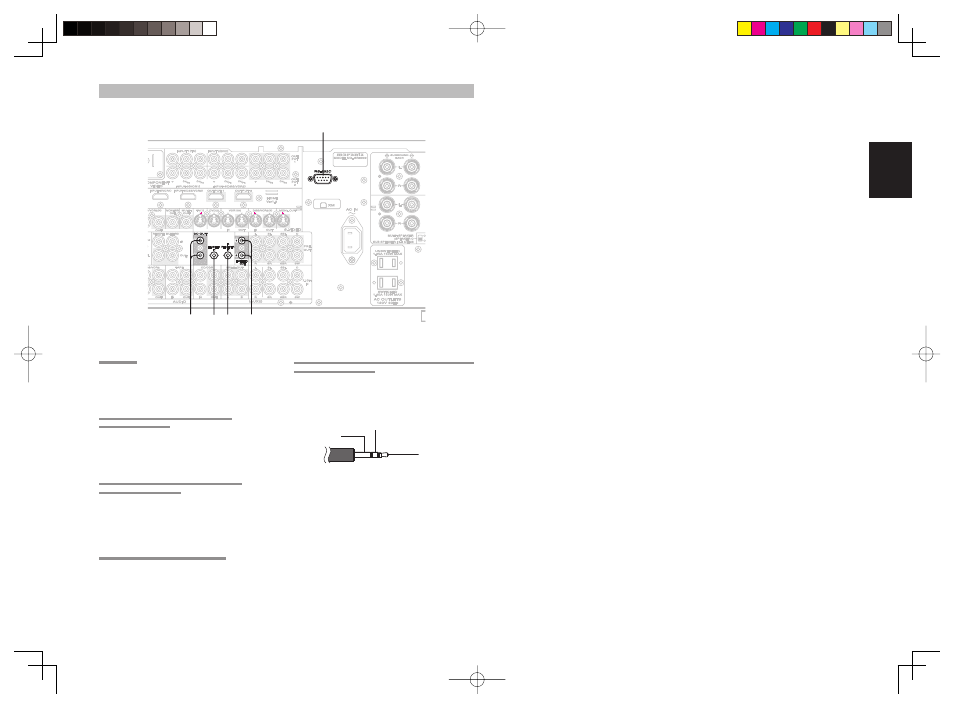

RACCORDEMENT D’AUTRES APPAREILS
g s
a
f d
g IR RECEIVER IN (ENTRÉE DE RÉCEPTEUR IR)
(SR8002 UNIQUEMENT)
Il est possible de commander cet appareil par
télécommande sans utiliser le récepteur IR, en
raccordant un récepteur IR externe.
+12V
GND (terre)
Signal
Un récepteur IR est raccordé comme illustré ci-
dessus.
Attention :
• Le raccordement incorrect d’un récepteur IR ou
le raccordement d’un récepteur IR de tension
inadéquate peuvent endommager l’appareil ; cela
doit donc être évité.
• Un courant de 50 mA est fourni au périphérique
raccordé à la borne IR RECEIVER IN.
• Le raccordement d’un périphérique qui demande à
l’appareil un courant supérieur à 50 mA endommagera
l’appareil. Avant d’utiliser des périphériques, vérifi ez
soigneusement leurs spécifi cations.
