33
FRANÇAIS
L R
AUDIO
OUT
DIGITAL
OUT
VIDEO
OUT
S-VIDEO
OUT
S-VIDEO
IN
L R
AUDIO
OUT
AUDIO
IN
L R
VIDEO
OUT IN
S-VIDEO
OUT IN
Y CB / PB CR / PR
COMPONENT
VIDEO OUT Y CB / PB CR / PR
COMPONENT
VIDEO IN
L R
L R L R L R
L L R R
L R
AUDIO
OUT
DIGITAL
OUT
VIDEO
OUT
S-VIDEO
OUT
AUDIO
OUT
L R
VIDEO
OUT
S-VIDEO
IN
VIDEO
IN
L R
L
R
L R
L R
L R

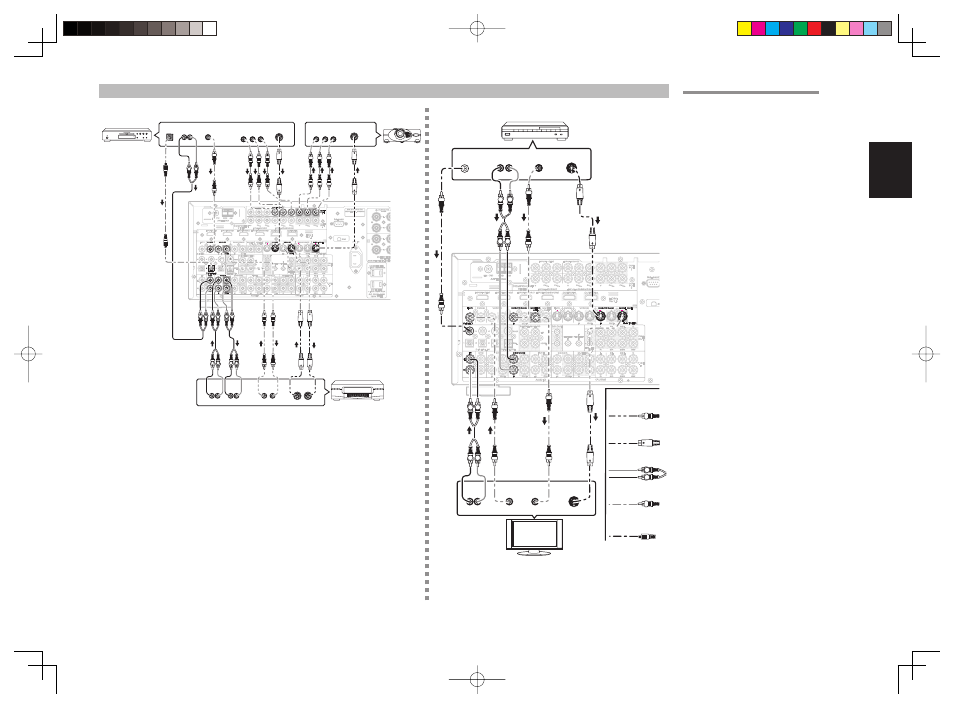

RACCORDEMENT D’ELEMENTS VIDEO
AUDIO
ANALOGIQUE
Video
S-Video
LECTEUR DE DVD
PROJECTEUR
VIDEO
TUNER SATELLITE
AUDIO NUMERIQUE
(COAXIAL)
MAGNETOSCOPE
TV
PRISES VIDEO, S-VIDEO, COMPOSANT
Il y a 3 types de prises vidéo sur la panneau arrière.
Prise VIDEO
Le signal vidéo pour les prises VIDEO est le signal
vidéo composite conventionnel.
Prise S-VIDEO
Le signal vidéo est séparé en signaux de luminance
(Y) et chrominance (C) pour la prise S-VIDEO. Les
signaux S-VIDEO permettent une reproduction des
couleurs de grande qualité. Si votre composant vidéo
est doté d’une sortie S-VIDEO, il est recommandé
de l’utiliser. Raccordez la prise de sortie S-VIDEO de
votre composant vidéo à la prise d’entrée S-VIDEO
de cet appareil.
Prise pour composant
Effectuez des connections vidéo vers un composant
tel qu’un téléviseur ou un moniteur équipé d’entrées
de composant pour obtenir des images vidéo de
qualité supérieure. Utilisez le câble pour composant
vidéo ou 3 cordons vidéo pour connecter les prises
de sortie vidéo pour composant de l’appareil au
moniteur.
Remarques :
• Assurez-vous de raccorder correctement les canaux
audio gauche et droit.
Les connecteurs rouges sont pour le canal R (droit)
et les connecteurs blancs pour le canal L (gauche).
• Assurez-vous de raccorder correctement les entrées
et sorties des signaux vidéo.
• Si vous raccordez le signal S-VIDEO ou à
composantes à la prise S-VIDEO ou à composantes
de cet appareil, il n’est pas nécessaire de raccorder
le signal vidéo conventionnel à la prise VIDEO
(composite). Si vous utilisez les deux entrées vidéo,
l’appareil donne la priorité au signal S-VIDEO.
• Chaque type de prise vidéo fonctionne de manière
indépendante.
Les signaux reçus par les prises VIDEO (composite)
et S-VIDEO ou à composantes sont respectivement
émis vers les prises VIDEO (composite) et S-
VIDEO ou à composantes correspondantes.
• Cet appareil est doté de la fonction “TV-AUTO ON/
OFF” pour mettre le téléviseur sous/hors tension
automatiquement en captant le signal vidéo entrant
par les prises VIDEO.
• Il se peut que vous deviez confi gurer le format de sortie
audio numérique de votre lecteur DVD ou des autres
composants source numériques. Reportez-vous aux
instructions qui accompagnent chacun des composants
raccordés aux prises d’entrée numériques.
• Il n’y a pas de prise d’entrée Dolby Digital RF.
Utilisez un démodulateur RF externe à décodeur
Dolby Digital pour raccorder la prise de sortie
Dolby Digital RF du lecteur DVD à la prise d’entrée
numérique de cet appareil.
• Les bornes COMPONENT VIDEO OUTPUT 1 et
2 de cet appareil peuvent émettre le même signal
vidéo. De plus, la borne OUTPUT 2 du SR8002
peut émettre des signaux vidéo pour la lecture multi-
pièces. (Voir page 53)
AUDIO NUMERIQUE
(OPTIQUE)
