Raccordements – Marantz SR7002 Manuel d'utilisation
Page 32
31
FRANÇAIS

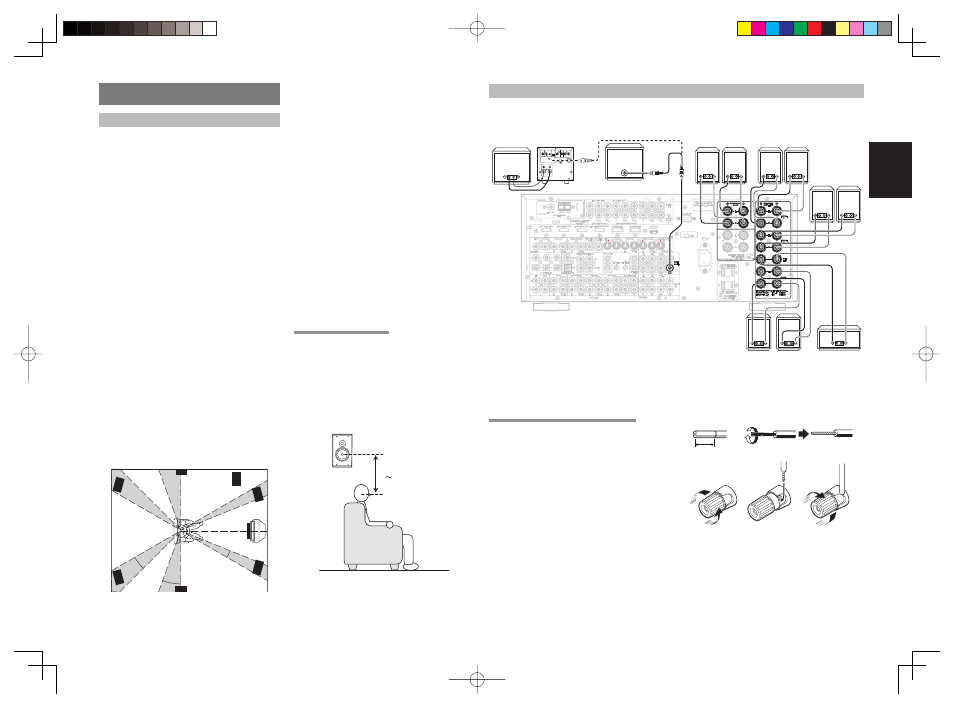

RACCORDEMENTS
POSITIONNEMENT DES ENCEINTES
Le système d’enceintes d’ambiance idéal pour cet
appareil est un système à 7 enceintes, comportant
des enceintes avant gauche et droite, une enceinte
centrale, des enceintes d’ambiance gauche et droite,
une enceinte d’ambiance centrale et un caisson de
graves.
Nous recommandons, pour obtenir les meilleurs
résultats, que toutes les enceintes avant soient de
même type, ayant des unités d’attaque identiques ou
similaires. Cela donnera des panoramiques réguliers
sur toute la scène du son avant à mesure que l’action
passe d’un côté à l’autre.
Votre enceinte de canal central est très importante
car plus de 80% des dialogues d’un film type
émanent du canal central. Elle doit posséder des
caractéristiques acoustiques similaires à celles des
enceintes principales.
Il n’est pas nécessaire que les enceintes de canal
d’ambiance soient identiques aux enceintes de canal
avant, mais elles doivent être de haute qualité.
L’enceinte d’ambiance centrale est utile pour la
reproduction de Dolby Digital Surround EX ou de
DTS-ES. L’un des avantages de Dolby Digital et
de DTS est que les canaux d’ambiance sont pleine
gamme discrète, alors qu’ils étaient limités en
fréquence dans les systèmes de type “Pro Logic”
antérieurs.
Les effets de graves sont une partie importante du
Home Theater. Pour un plaisir optimal, un caisson
de graves doit être utilisé car il est optimisé pour la
reproduction des basses fréquences. Toutefois, si
vous avez des enceintes avant pleine gamme, vous
pouvez les utiliser à la place d’un caisson de graves
en réglant correctement les commutateurs dans le
système de menu.
90°
110°
22°
30°
135°
150°
0°
Enceintes surround gauche et droite
Placez les enceintes juste à côté de la position
d’écoute ou légèrement en retrait.
Enceinte centrale
Alignez la ligne avant de l’enceinte centrale avec les
enceintes avant G/D. Ou placez l’enceinte centrale
un peu en retrait de cette ligne.
Enceintes surround gauche et droite
Lorsque cet appareil est utilisé en mode surround,
l’emplacement idéal des enceintes surround se
trouve sur les murs latéraux de la pièce, vis-à-vis de
la position d’écoute ou légèrement derrière.
Le centre de l’enceinte doit être orienté vers la
pièce.
Enceintes surround arrière gauche et droite
Des enceintes surround arrière sont nécessaires
pour installer un système complet à 7.1 canaux.
Ces enceintes doivent être placées contre le mur
arrière, derrière la position d’écoute.
Le centre de l’enceinte doit être orienté vers la
pièce.
Caisson de graves
Nous recommandons d’utiliser un caisson de graves
pour obtenir un effet de graves maximum. Comme le
subwoofer traite uniquement les basses fréquences,
vous pouvez le placer n’importe où dans la pièce.
HAUTEUR DES ENCEINTES
Enceintes avant gauche et droite, et enceinte centrale
Alignez au mieux possible les haut-parleurs d’aigus
et les haut-parleurs de médiums des trois enceintes
avant sur la même hauteur.
Enceintes d’ambiance gauche et droite et
enceinte surround arrière
Placez les enceintes d’ambiance gauche, droite
et centrale plus haut que vos oreilles 70 cm - 1 m.
Placez aussi les enceintes à la même hauteur.
70cm
1m
Remarque :
• Utilisez des enceintes à blindage magnétique pour
les enceintes avant gauche, droite et centrale si elles
sont placées près du téléviseur.
RACCORDEMENT DES ENCEINATES
INVERT
OUTPUT
INPUT
LEVEL
BTL
REMOTE CONT.
EXT. CONT. IN
VIDEO/
+5~13V DC
SYSTEM OUT
OUT
INPUT
MASTER SLAVE
MIN
MAX
IN
F U
SE
SPEAKER SYSTEM
MINIMUM 4 OHMS
Caisson
de graves
ASSERVI
Amplifi cateur
de puissance
Caisson
de GRAVES
passif
Surround
Droit
Gauche
Avant A
Surround
arrière
Centrale
Droit
Gauche
RACCORDEMENT DES FILS D’ENCEINTES
1.
Dénudez environ 10 mm de l’isolement du fi l.
2.
Torsadez l’extrémité du fi l dénudé de manière
bien serrée afi n d’éviter un court circuit.
3.
Desserrez le bouton en le tournant dans le sens
inverse des aiguilles d’une montre.
4.
Introduisez la partie dénudée du fil dans
l’orifi ce sur le côté de chaque borne.
5.
Serrez le bouton en le tournant dans le sens
des aiguilles d’une montre pour fi xer le fi l.
1.
2.
3.
4.
5.
10 mm
Avant droit
Avant gauche
Avant centre
Surround gauche
Caisson
de graves
Surround arrière
gauche
Surround droit
Surround arrière
droit
Droit
Gauche
Avant B
Droit Gauche
