Consignes de montage
2. Fixation du panneau arrière c

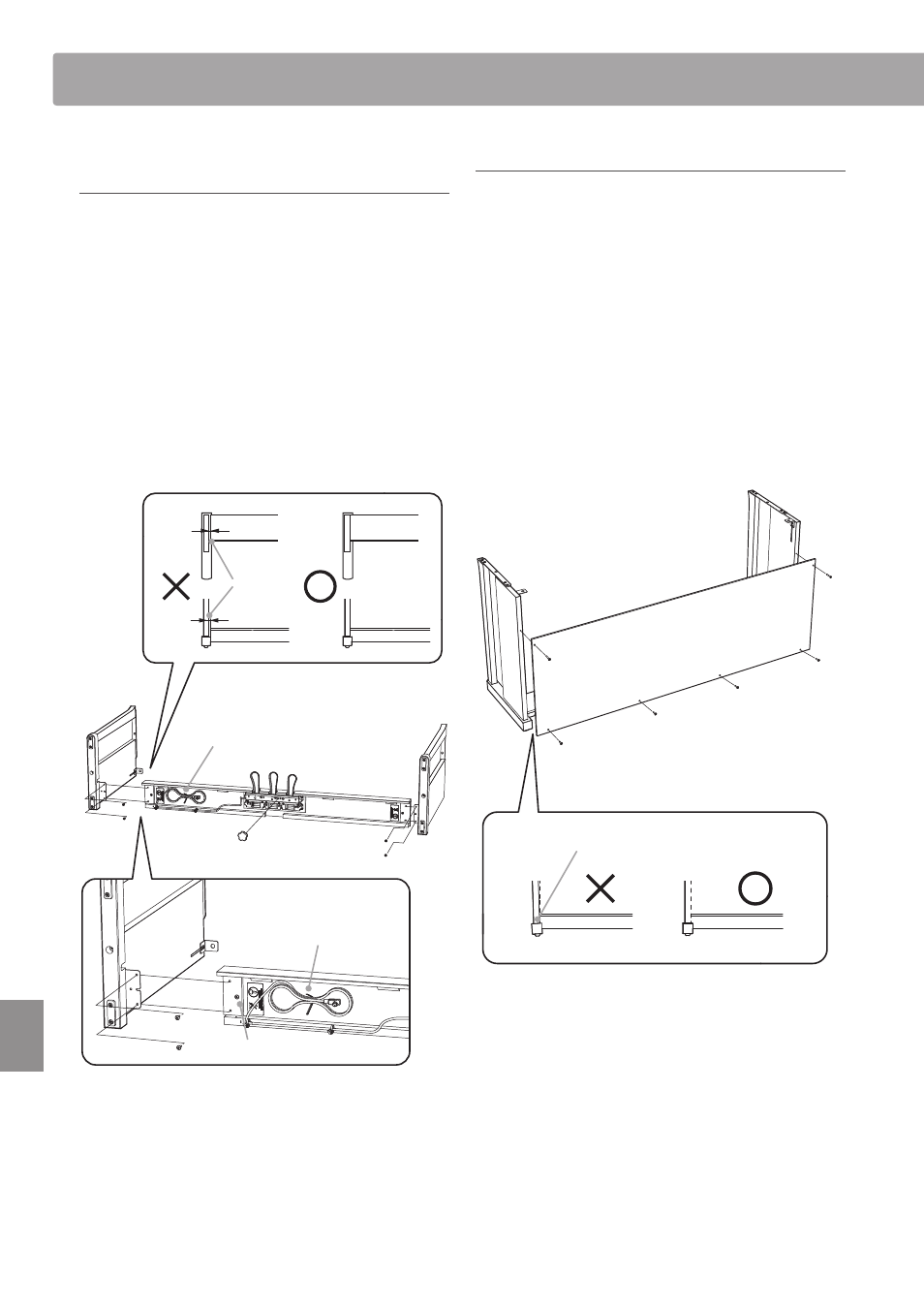

Mettez le pédalier assemblé et les panneaux latéraux debout
(verticalement) sur le sol.
* Assurez-vous que le boulon de réglage vertical est fixé au pédalier.
Fixez temporairement le panneau arrière c aux panneaux
latéraux gauche et droite à l’aide des deux vis taraudeuses
longues noires ou argentées h en laissant un jeu d’environ 1
à 2 mm.
Fixez ensuite le bas du panneau arrière au pédalier à l’aide des
quatre vis taraudeuses mi-longues noires ou argentées i.
Enfin, resserrez les vis longues de manière à ce que le panneau
arrière soit en contact étroit avec les panneaux latéraux. Il ne
doit pas y avoir d’espace entre ces pièces.
non aligné
b
h
i
i
i
i
h
c
b
1. Assemblage des panneaux latéraux b
et du pédalier d
Détachez et tendez le câble de connexion de pédales sous le
pédalier d.
Fixez le pédalier d aux panneaux latéraux de gauche et de
droite b à l’aide des vis d’alignement de chaque côté du
pédalier. Assurez-vous que le panneau latéral correct est utilisé
à gauche et à droite.
Assurez-vous que le pédalier et les panneaux latéraux sont
bien en contact, sans espace entre les pièces.
Insérez les quatre vis taraudeuses courtes argentées j dans
les trous comme illustré, et attachez fermement le pédalier aux
panneaux latéraux de gauche et de droite.
Câble du pédalier
Vis d’alignement
écart
b
d
b
d
b
d
b
d
d
b
b
d
b
j
j
Détachez
