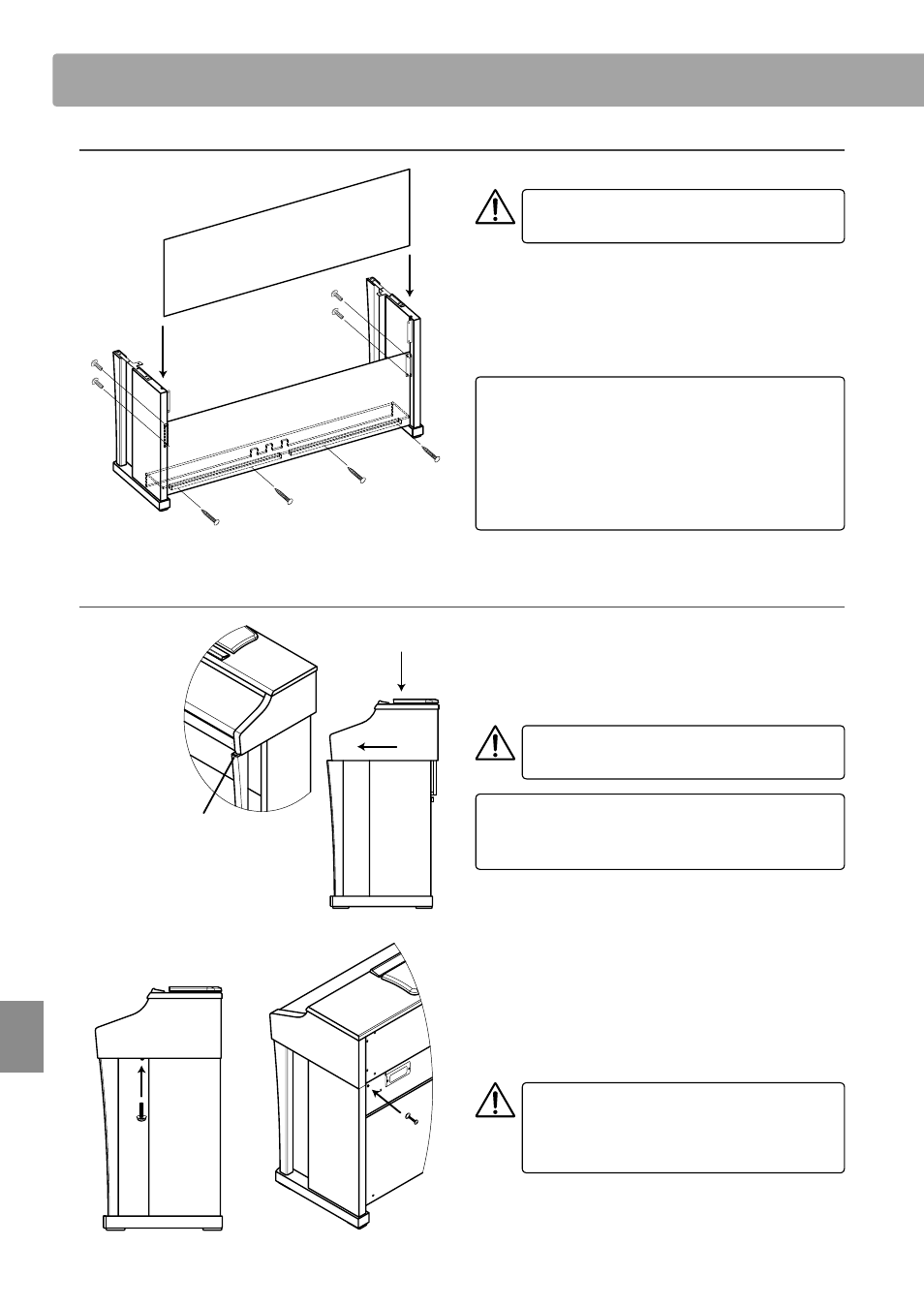

2. Fixation de la plaque arrière d
Installez la base du pédalier ver le bas.
Veillez à ce qu’il n’y ait pas d’objets tels que des
partitions ou des pièces sur le sol.
Montez la plaque arrière d.
Insérez-la par dessus dans les rainures des côtés b.
Par l’avant, fi xez les parties supérieures de la plaque arrière
avec quatre vis noires et courtes g.
Puis par dessous, fi xez les parties inférieures de la plaque
arrière avec quatre vis noires et courtes taraudeuses h.
Remarque sur le montage
• Écartez légèrement les côtés vers l’extérieur pour
insérer facilement la plaque arrière.
Cependant, si vous forcez, la partie d’assemblage
entre la base du pédalier et le côté peut être
endommagée. Faites donc très attention pendant la
manipulation.
3. Positionnement du corps principal a
Soulevez vers le corps principal a suffi samment haut au-
dessus du sol et positionnez-le sur le support. Placez-le de
telle façon que la vis à l’avant du support soit visible vue
directement de dessus. Bloquez le support et déplacez le
corps principal vers l’avant jusqu’à ce qu’il soit en butée.
Faites attention à ne pas pincer vos mains entre
le corps principal et le support.
Remarque sur le montage
• Écartez légèrement les côtés vers l’extérieur et
positionnez le corps principal entre eux.
Fixez solidement le corps principal et le support avec deux vis
(une rondelle plate et une rondelle à ressort) e, avec deux vis
noires longues f et deux rondelles j.
Serrez d’abord temporairement et légèrement les vis, ajustez la
position du corps principal afi n que les quatre vis puissent être
insérées bien droit dans les trous. Serrez ensuite fermement
les vis e, jusqu’à écrasement des rondelles ressorts.
Veillez à bloquer solidement le corps principal
et le support avec les vis. Sinon, le corps
principal peut tomber du support et provoquer
de graves dommages.
d
b
h
h
h
h
g
g
Positionnez le corps principal de telle
façon que la vis à l’avant du support
soit visible.
e
f+j
Méthode de Montage du Piano CA63
