ANNEXE A – MISE À LA TERRE DU SYSTÈME
9/17/98
a-4 HYPERTHERM Systèmes plasma

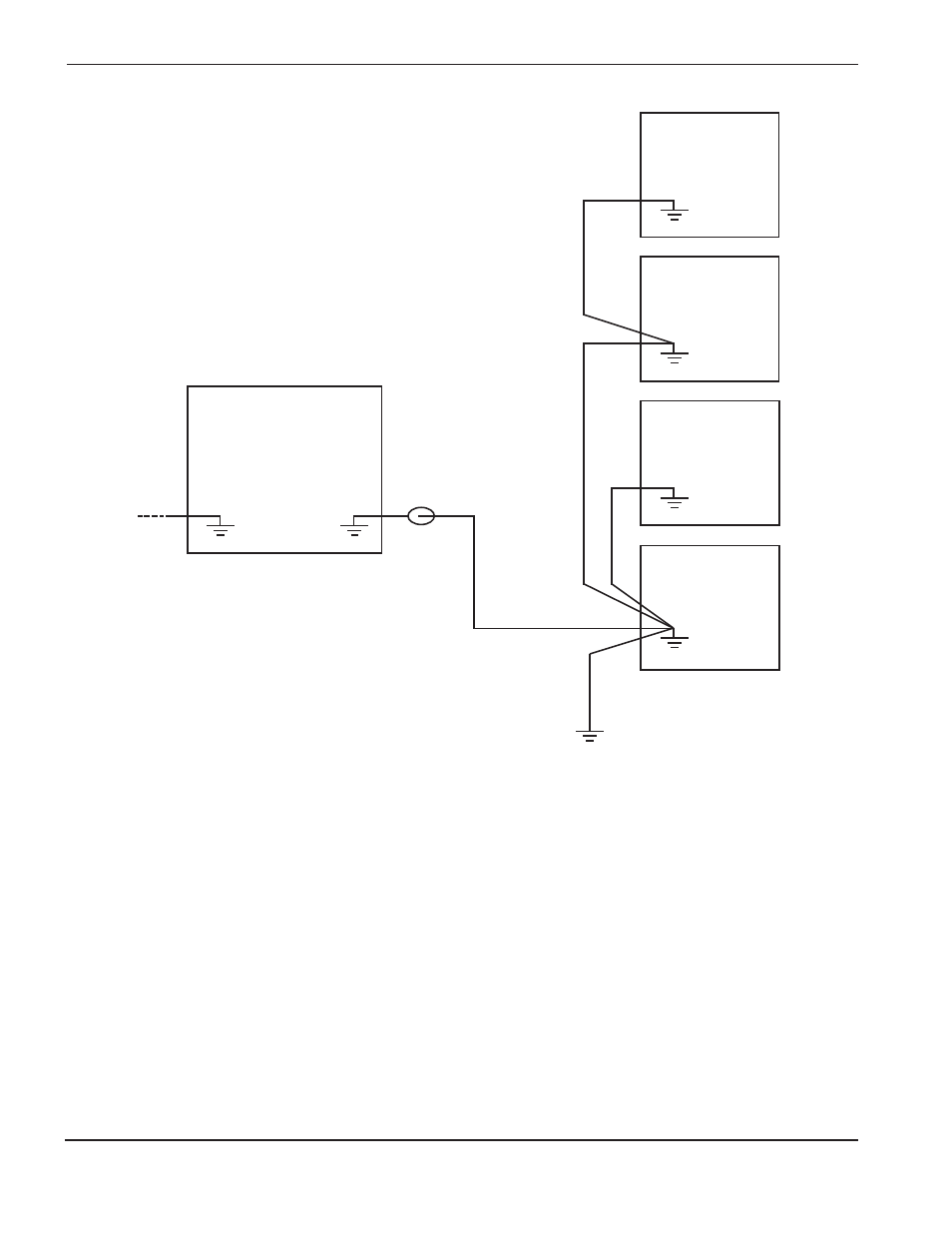

Figure a-2 Autre configuration des connexions de mise à la terre
L’acheminement des câbles privilégié pour cette configuration est celui illustré, mais il est acceptable de connecter
les terres en “guirlande” dans le cas de la console des gaz et autres équipements au module HF à distance. On ne
doit pas connecter en guirlande le module HF à distance à la table de travail par l’intermédiaire d’autres
composants.
Source de courant plasma
(TP)*
(TP)*
Terre du cordon
d’alimentation
Bobine en ferrite
Piquet de terre
supplémentaire
Console des gaz
Autre équipement
alimenté par la source
de courant plasma
Module HF à distance
Table de travail
(TP)*
(TP)*
*TP = terre de protection
