INSTALLATION
2/7/99
4-34
HySpeed HT2000
Mode d’emploi
Alignement de la torche
Avant de couper avec la torche machine, s’assurer que celle-ci est perpendiculaire à la pièce à couper si l’on veut
obtenir une coupe verticale. Utiliser une équerre pour aligner la torche à 0 et 90° (figure 4-20).

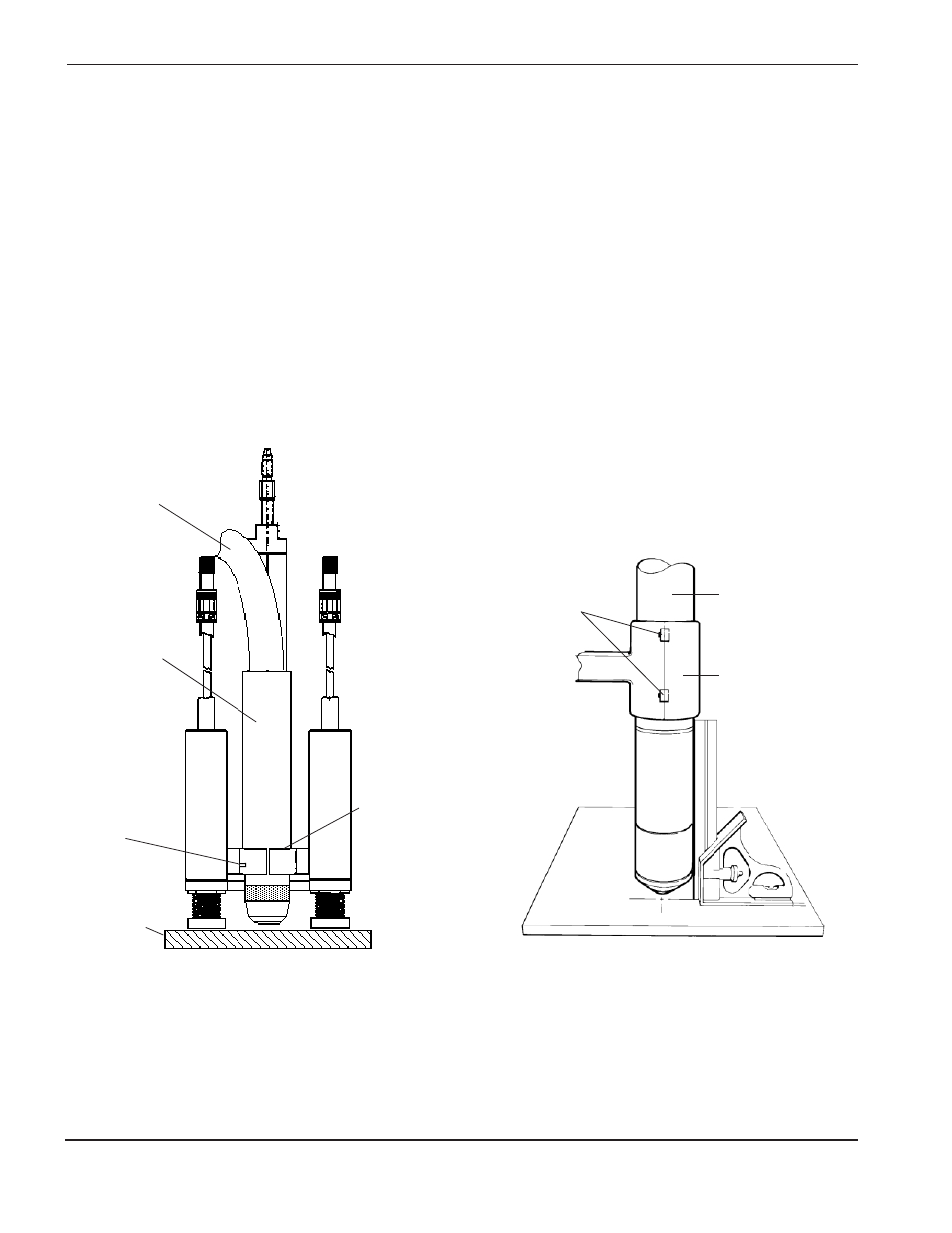

Figure 4-20
Alignement de la torche (illustré sans
sondes du détecteur de hauteur initiale)
Figure 4-19
Montage de la torche machine (illustré
avec sondes du détecteur de hauteur initiale)
Raccordements argon-hydrogène
Voir Section 7 Fonctionnement : Collecteur argon-hydrogène.
0
°
90
°
Faisceau de torche
Gaine de torche
Vis de fixation
Support de
montage de
torche avec
sondes du
détecteur de
hauteur initiale
Pièce à couper
Vis de fixation
Gaine de torche
Support de
montage de torche
sans sondes du
détecteur de
hauteur initiale
Montage de la torche machine
1. Desserrer les vis de fixation et monter la torche machine (avec faisceau) dans le support de fixation ou dans le
sous-ensemble de montage de la torche si l’on utilise le détecteur de hauteur initiale (DHI). Voir la figure 4-19
qui illustre le support de montage de la torche avec DHI, et la figure 4-20 qui représente le support de
montage de la torche.
2. Positionner la torche jusqu’à ce que son corps dépasse tout à fait du support, de sorte que le support entoure
maintenant la gaine de torche en plastique et ne touche pas le corps de la torche en acier inoxydable.
L’espace entre la torche et la surface de travail doit être d’environ 6 mm.
3. Serrer les vis de fixation. Le réglage final de la hauteur de la torche est expliqué en détail à la Section 5 :
Postinstallation.
