ANNEXE A
20
HySpeed HT2000 Mode d’emploi a-3
2. Desserrer les 4 vis de fixation du boîtier du filtre et enlever le boîtier pour avoir accès aux raccordements de
tension d’entrée de TB1 (fig. a-2)

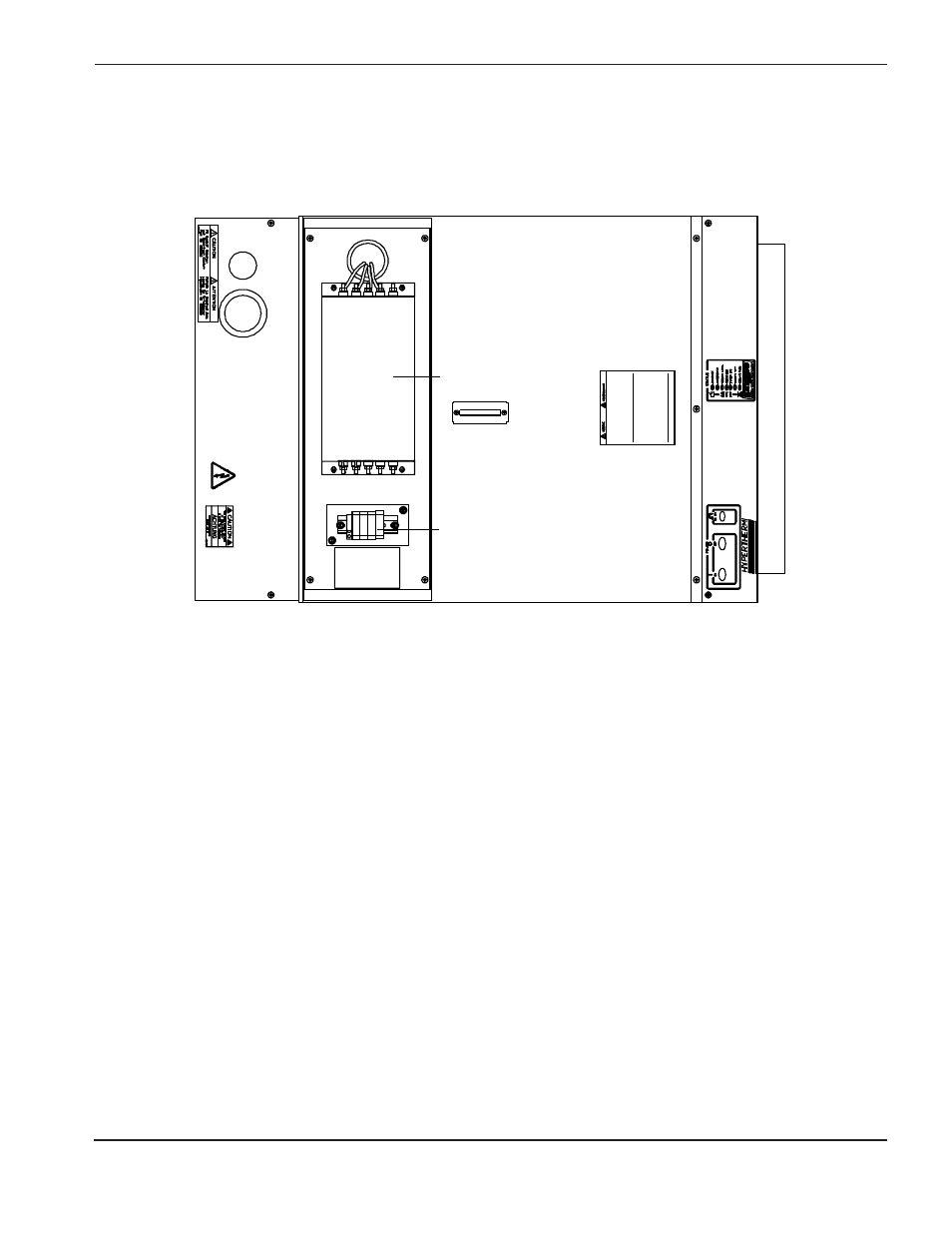

Figure a-2 Source de courant HT2000, boîtier du filtre suppresseur enlevé – Vue de dessus
3. Passer le câble d’alimentation dans le serre-câble (fig. a-1).
4. Connecter les fils L1, L2 et L3 respectivement aux bornes U, V et W de TB1 (fig. a-3). S’assurer que tous les
raccordements sont serrés pour éviter la surchauffe.
5. Raccorder le fil de terre à la borne de TB1 marquée PE (fig. a-3).
Filtre
TB1
