Positionneur Digital Logix ® 420 FCD LGFRIM0106-06– 12/13
10

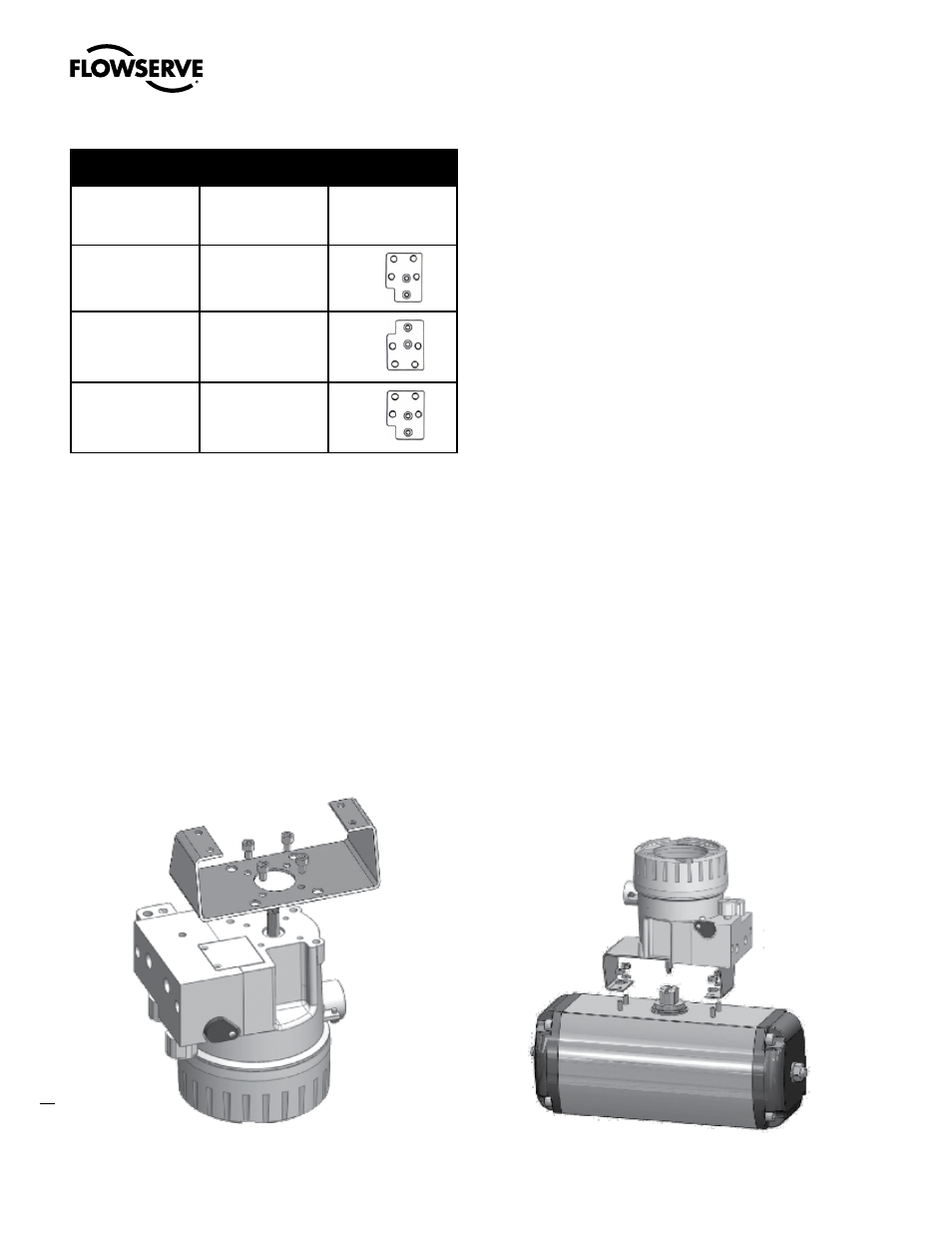

Tableau. 10 : Configurations de la plaque détachable FlowTop
et GS et de la goupille amovible.
Actionneur
Course
(mm)
ORIENTATION DE LA
PLAQUE ET DE LA
GOUPILLE
127 / 252 10
127 / 252 20
502 20 à 40
5.2 : Montage sur des vannes NAMUR
1. Fixez la plaque de montage sur le positionneur en utilisant 4 vis.
2. Tournez l'arbre de rétroaction afin de correspondre à l'orientation du
receveur sur l'actionneur.
NOTE : L'arbre de rétroaction a un mécanisme d'embrayage qui permet
une rotation excessive de l'arbre pour des ajustements faciles.
3. Montez le positionneur sur l'actionneur en utilisant les boulons et les
rondelles.
4. Connectez l'alimentation en air régulé sur le connecteur pneumatique
approprié. Voir section 6 TUBAGE
5. Branchez l'alimentation sur les terminaux 4-20 mA . Voir section 7
CONNEXIONS ELECTRIQUES
6. Retirez le couvercle principal et localisez les micro interrupteurs ainsi
que le bouton QUICK-CAL/ACCEPT.
7. Référez-vous à l'étiquette sur la carte principale et positionnez les
micro interrupteurs comme indiqué. Voir section 8 MISE EN SERVICE
8. Appuyez sur le bouton ►QUICK-CAL/ACCEPT pendant trois ou quatre
secondes ou jusqu'à ce que le positionneur commence à bouger. Le
positionneur effectuera alors une calibration de la course.
9. Si la calibration est réussie, la LED verte va clignoter GGGG (Green
Green Green Green) (Vert Vert Vert Vert) ou GGGY (Green Green
Green Yellow) (Vert Vert Vert Jaune) et la vanne sera en mode
contrôle.
10. Si la calibration échoue, comme indiqué par un code de clignotement
RGGY (Red Green Green Yellow) (Rouge Vert Vert Jaune), réessayez
la calibration. Si cela ne marche toujours pas, retirez l'alimentation
du positionneur, déconnectez l'air et retirez le positionneur de
l'actionneur. Tournez l'arbre de rétroaction en sorte que la totalité
du trajet libre de l'arbre de rétroaction soit dans les limites du
mouvement de l'actionneur. Éventuellement, continuez d'essayer
la calibration. Chaque tentative de calibration ajuste les limites
acceptables et devrait éventuellement être couronnée de succès.
1
ATTENTION : Rappelez-vous de supprimer l'alimentation en air
avant de réajuster le bras amovible.
Figure 3 : Support NAMUR
Figure 4 : Assemblage AutoMax
