18 Déchiqueteuse/broyeuse/souFFLeuse 5 po
SeRVICe & enTReTIen
AVANT d’INSPeCTeR oU de RÉPAReR UNe PIÈCe de CeTTe MACHINe, CoUPeZ LA SoURCe d’ALIMeNTATIoN, dÉCoNNeCTeZ Le CÂBLe de LA BoUGIe
d’ALLUMAGe eT ASSUReZ-VoUS QUe ToUTeS LeS PIÈCeS eN MoUVeMeNT Se SoNT IMMoBILISÉeS.
mISe eN GARde
8 h 8 h 8 h
8 h 8 h
5.6 LUBRIFICATION de LA PRISe de
FORCe
Toutes les huit heures, lubrifiez les tourillons de
la prise de force. Assurez-vous que la graisse
entre dans les quatre paliers.
Toutes les huit heures, lubrifiez les tubes
intérieurs de la prise de force. Les pièces
télescopiques doivent être lubrifiées pour
fonctionner correctement. Les pièces
télescopiques sans raccords doivent être
séparées et graissées à la main avec un
5.7 RÉGLAGe de L’eNCLUme de LA
dÉCHIqUeTeUSe
BLOC DE
DÉCHIQUETAGE
LAMES DE
DÉCHIQUETEUSE
FLEXION DE
1/16 À 1/8 PO

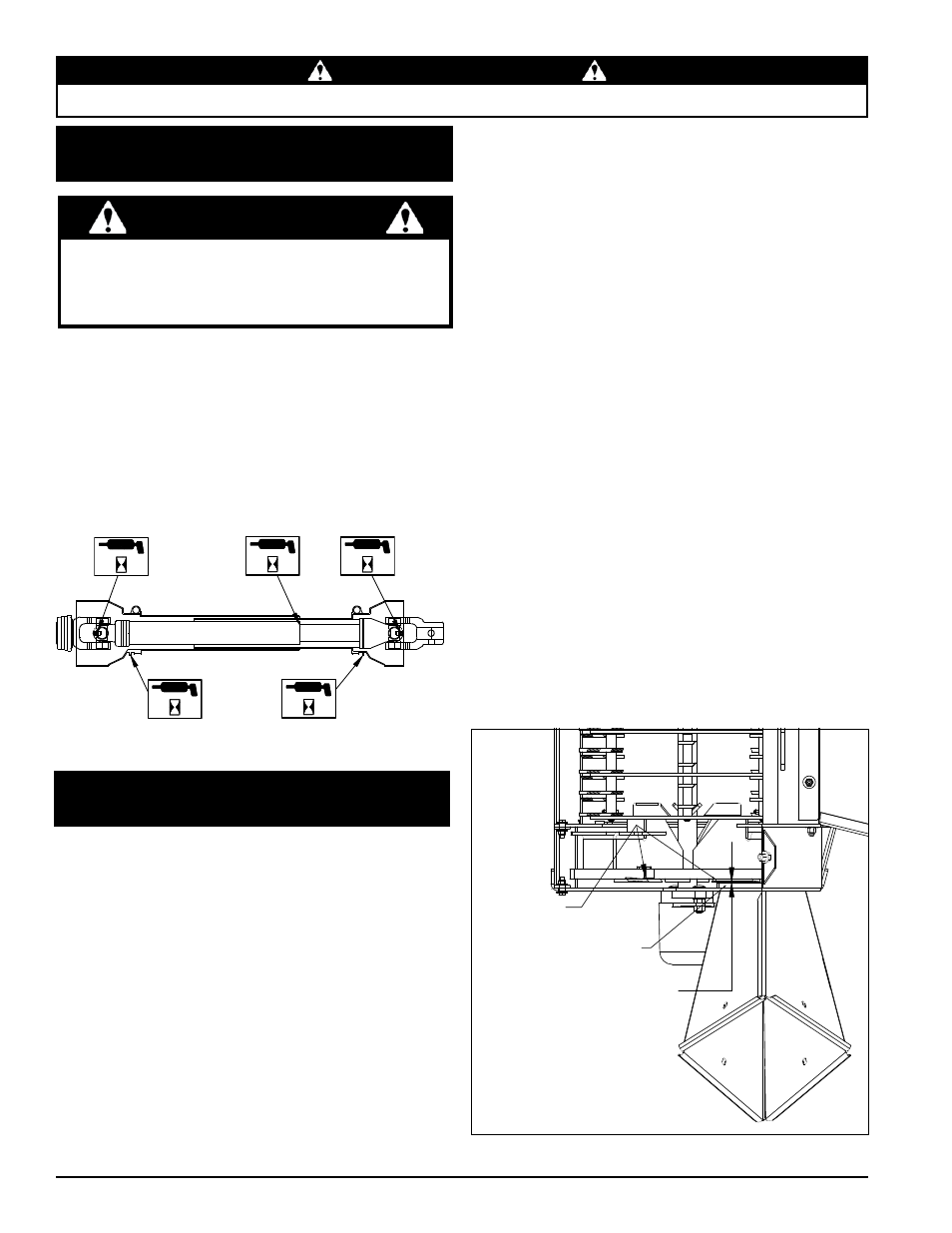

Points et fréquence de lubrification de la prise de force
L’écartement entre les lames de déchiquetage et l’enclume doit
être compris entre 1/16 et 1/8 de pouce. Vérifiez l’écartement
toutes les huit heures de fonctionnement et effectuez les réglages
nécessaires. L’enclume de déchiquetage est réversible. Les quatre
côtés de l’enclume peuvent servir au déchiquetage.
Pour régler l’enclume :
desserrez et retirez le boulon de carrosserie de 3/8 po fixant 1.
le couvercle d’accès aux lames de coupe.
ouvrez le couvercle donnant accès au compartiment de la
2.
déchiqueteuse/broyeuse.
Retirez le couvercle antipoussière se trouvant à l’avant de
3.
la machine.
Retirez les protections de courroie se trouvant à l’arrière de
4.
la machine. (Sur les modèles à prise de force, retirez d’abord
la protection jumelée).
desserrez les vis pression fixant les bagues de verrouillage
5.
des paliers à bride à deux boulons.
À l’aide d’un pointeau et d’un marteau, tapez doucement sur 6.
les bagues de verrouillage dans le sens exactement inverse
de la rotation normale. (À l’avant, tapez sur le pointeau en
tournant dans le sens horaire. À l’arrière, tapez doucement
sur le pointeau en tournant dans le sens antihoraire.)
Utilisez un maillet en caoutchouc pour taper sur l’extrémité
7.
de l’arbre du rotor afin d’obtenir un écartement de 1/16 à 1/8
po. Tournez le rotor et vérifiez l’écartement sur toutes les
lames de déchiquetage.
Une fois l’écartement correct obtenu, les bagues de
8.
verrouillage doivent être remises en place et resserrées.
À l’aide d’un pointeau et d’un marteau, tournez les bagues
de verrouillage dans le sens de rotation de l’arbre (c’est-à-
dire dans le sens antihoraire pour le palier arrière et dans
le sens horaire pour le palier avant) et fixez-les d’un petit
coup de marteau. Serrez les vis pression des bagues de
verrouillage.
desserrez les vis pression retenant la poulie de courroie sur
9.
l’arbre du rotor. déplacez la poulie sur l’arbre de manière à
l’aligner sur la poulie d’entraînement du moteur (modèles
remorquables) ou sur la poulie d’entraînement de la prise de
force (modèles à prise de force). faites effectuer à la poulie
un mouvement d’amplitude égale mais de sens opposé au
mouvement effectué par le rotor.
Assurez-vous que la clavette d’entraînement de la poulie est
10.
bien en place sur la poulie et serrez les vis pression.
Vérifiez l’alignement des poulies en calant une règle droite
11.
sur les joues des poulies. Les joues des poulies doivent
s’aligner. Si ce n’est pas le cas, déterminez quelle poulie doit
être ajustée et revérifiez l’alignement.
Remettez en place (modèles à prise de force à protection
12.
jumelée uniquement) la protection de courroie et le chapeau
de palier.
mISe eN GARde
Avant d’inspecter ou de réparer les pièces de cette machine,
veuillez l’éteindre et vous assurer que toutes les pièces sont
immobilisées. débranchez la batterie et retirez la clé de
contact le cas échéant.
Écartement requis des lames de la déchiqueteuse (vu du dessus de la
déchiqueteuse)
