8 Déchiqueteuse/broyeuse/souFFLeuse 5 po
ASSemblAge

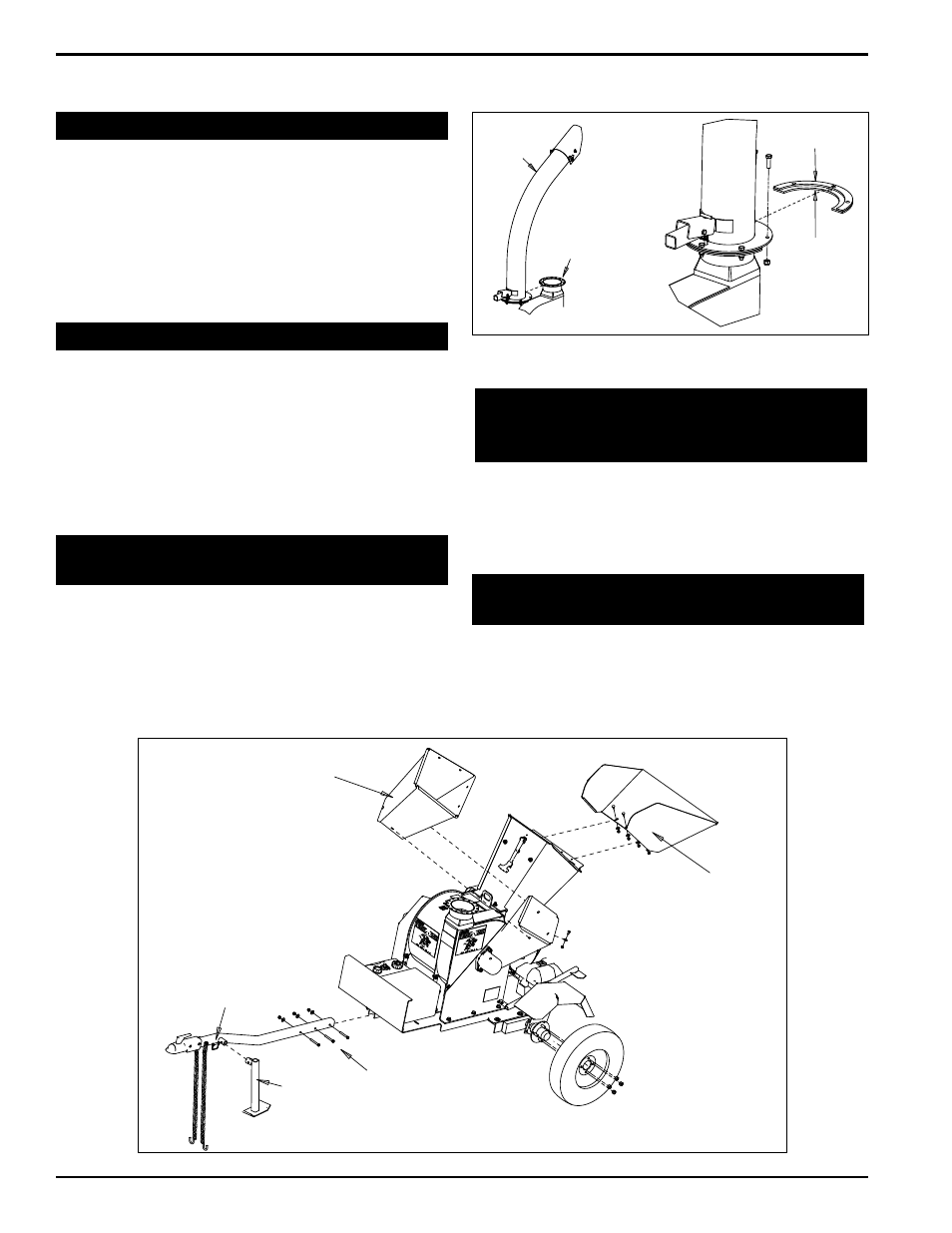

INSTRUCTIONS d’ASSemBLAGe SC5570B
2.5 mONTAGe dU TUBe de dÉCHARGe
2.6 mONTAGe deS ROUeS de RemORqUe
2.7 mONTAGe de L’ATTeLAGe de LA
RemORqUe
2.8 mONTAGe de LA RALLONGe de LA
dÉCHIqUeTeUSe
(mOdÈLeS eUROPÉeNS UNIqUemeNT)
2.9 mONTAGe dU PLATeAU de LA
GOULOTTe de LA BROyeUSe
Rallonge de la goulotte
de la déchiqueteuse
(modèles européens
uniquement)
Chandelle
Attelage
réglable
Goupille élastique
Plateau de rallonge de la
goulotte de la broyeuse
Montez le tube de décharge sur la bride de montage située 1.
sur le châssis de la déchiqueteuse.
Glissez le tube dans la bride et serrez les boulons pour
2.
l’immobiliser.
Installez la deuxième moitié de l’attache sur le tube et la
3.
bride.
Graissez la goulotte pour permettre sa libre rotation. Tournez
4.
le tube de 360 degrés et verrouillez-le à l’aide de la manette
pour vous assurer qu’il est correctement monté.
Remarque : Les modèles f ne sont pas livrés avec un essieu ou
des roues.
Maintenez une des roues contre l’un des moyeux et alignez 1.
les trous des boulons de roue sur ceux des boulons de
moyeu.
Vissez les écrous de roue sur les boulons et serrez-les à un
2.
couple de 75 lb-pi. Procédez au serrage des boulons de roue
suivant une configuration en croix.
Procédez de même avec l'autre roue.
3.
Remarque : Les modèles f ne sont pas livrés avec un attelage.
fixez l’attelage réglable sur la glissière de l’attelage 1 située 1.
au bas de la remorque. Insérez un boulon de 3/8 x 3 1/2 po
dans le trou correspondant de l’attelage réglable.
fixez avec une rondelle et un écrou.
2.
Placez la chandelle sur le côté de l’attelage et immobilisez-la 3.
à l’aide de la goupille élastique.
Glissez la rallonge dans la goulotte de la déchiqueteuse, en 1.
alignant les trous de montage.
fixez à l’aide de quatre boulons de carrosserie de 5/16 x
2.
3/4 po, d’écrous Nylock de 5/16 po et de rondelles plates
de 5/16 po.
Alignez le plateau sur la goulotte de la broyeuse de manière à 1.
ce que la goulotte se trouve sur le dessus de la charnière.
fixez la goulotte de la broyeuse à l’aide des quatre boulons
2.
de carrosserie de 5/16 x 3/4 po fournis, ainsi que des écrous
Nylock de 5/16 po et des rondelles plates de 5/16 po.
Anneau
d’espacement
Anneau de
support
Bride de
montage
Tube de
décharge :
Glissez le tube de décharge dans la bride de montage et installez les
deux autres anneaux.
Montez les plateaux de rallonge, les roues, l’attelage et la chandelle
