23 DÉCHIQUETEUSE DE 6 POUCES
FRANÇAIS
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
Vérifiez l’état de la courroie d’entraînement tous les ans ou toutes les 50 heures de fonctionnement, la première éventualité prévalant.
Si la courroie est craquelée, effilochée, usée ou étirée, remplacez-la. Pour remplacer la courroie :
1. Retirez la courroie d’entraînement comme expliqué dans la section précédente.
2. Desserrez les deux boulons sous la poulie comme illustré ci-dessus et poussez légèrement la poulie vers le haut pour détendre
la courroie du circuit hydraulique.
3. Retirez la courroie du circuit hydraulique des poulies et jetez-la.
4. Installez la nouvelle courroie sur les poulies.
5. Poussez la poulie vers le bas et serrez les boulons pour tendre la courroie.
6. Installez la courroie sur les poulies.
7. Abaissez la poulie de tension.
8. À l’aide de la visserie de 1/2 po, remettez en place la poulie de tension de la courroie dans la partie soudée du bras de tension.
Serrez le boulon au couple correct.
9. Vérifiez l’alignement des poulies en calant une règle droite sur les joues des deux poulies. Réglez la poulie inférieure (moteur)
si nécessaire pour assurer l’alignement.
10. Vérifiez la tension de la courroie et effectuez les réglages nécessaires. Le milieu de la courroie devrait fléchir de 1/8 po quand
elle est soumise à une charge de 5.5 lb. Au besoin, réglez la tension du ressort.
11. Remettez la protection de courroie.

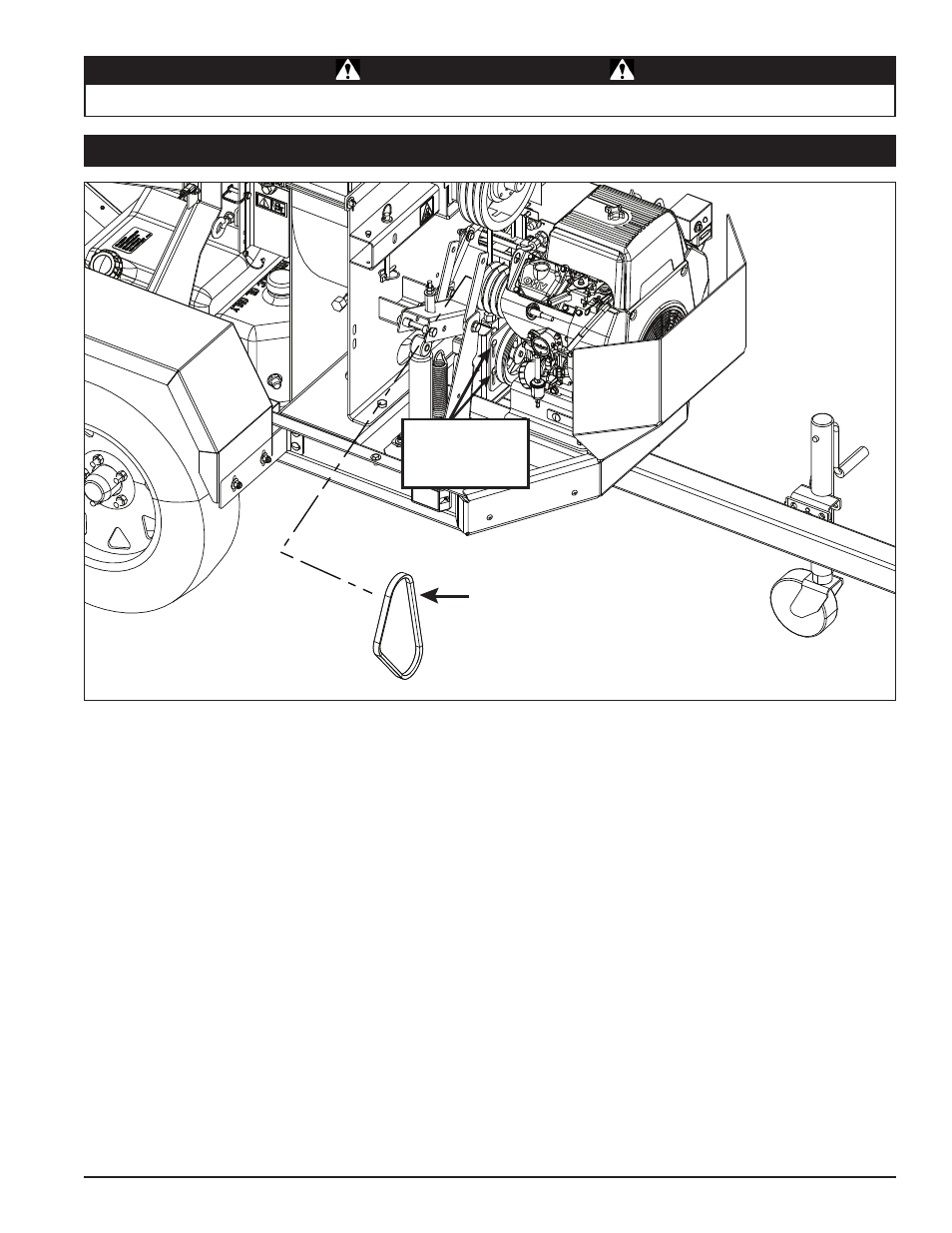

5.14 REMPLACEMENT DE LA COURROIE D’ENTRAÎNEMENT DU CIRCUIT HYDRAULIQUE
HYDRAULIC
BELT
LOOSEN
BOLTS
