17 DÉCHIQUETEUSE DE 6 POUCES
FRANÇAIS
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
WARNING

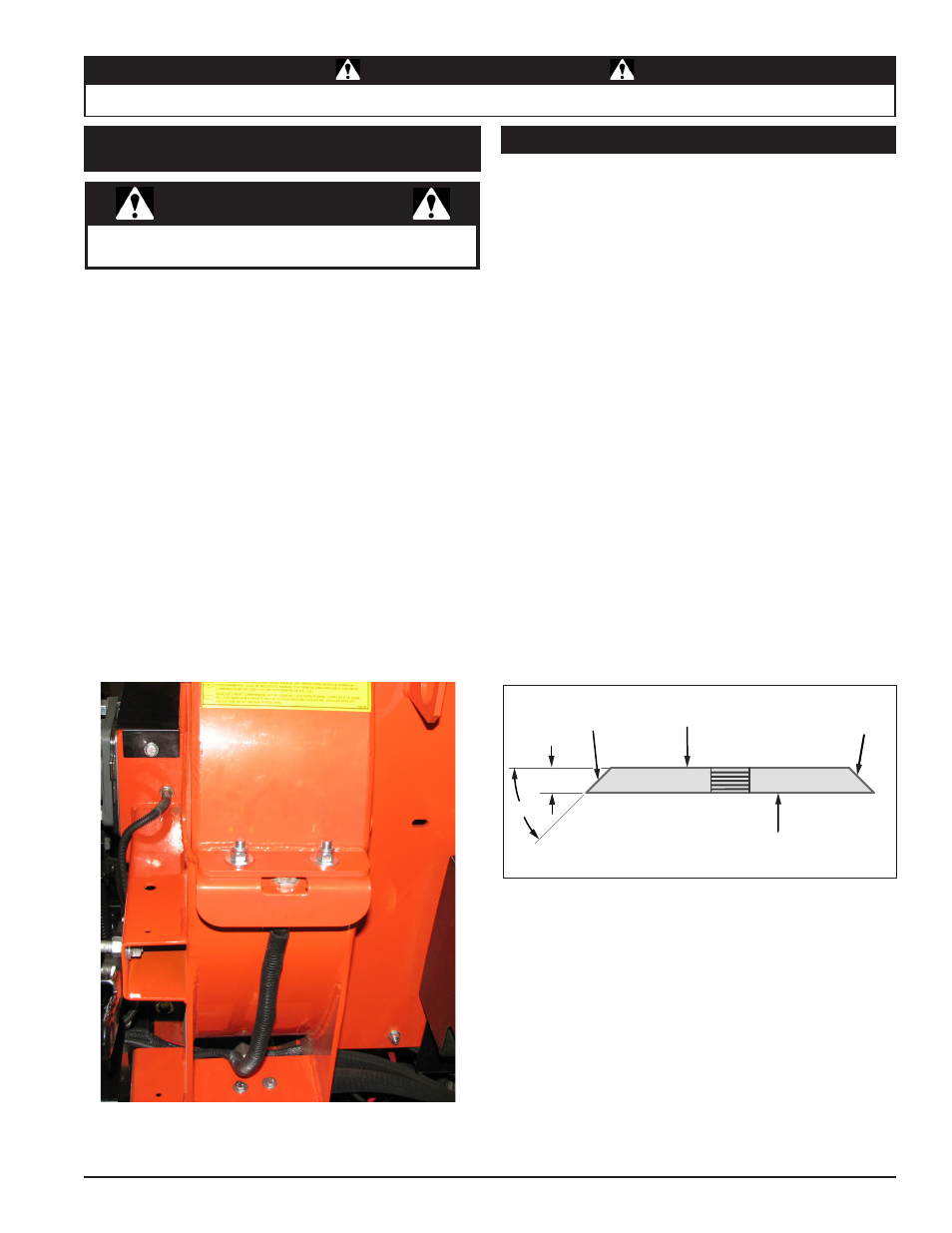

5.5 AIGUISAGE DES LAMES 5.4 RETRAIT DES LAMES DE LA
DECHIQUETEUSE
Les lames de déchiquetage sont tranchantes ! Faites attention
quand en travaillant sur la machine pour éviter les blessures.
Les lames peuvent être meulées sur une meuleuse d’établi ou
par un professionnel.
1. N’aiguisez et ne meulez jamais les surfaces de montage
des lames. Le bord pourrait rouler et la lame pourrait être
endommagée, donnant des performances médiocres de
déchiquetage.
2. Meulez à nouveau le bord angulaire des lames de
déchiquetage pour lui donner un angle de 45 degrés (Figure
5.2.). Assurez-vous qu’un certain type d’appareil fixe est utilisé
pour maintenir correctement la lame à l’angle correct.
3. Veillez à ce que la lame ne surchauffe pas et qu’elle ne
change pas de couleur. Cela enlèverait les propriétés
acquises par traitement thermique.
4. Utilisez des temps de meulage courts et refroidissez avec de
l’eau ou un certain type de liquide de refroidissement.
5. Aiguisez une quantité égale de chaque lame pour maintenir
l’équilibre du disque.
6. De petites imperfections comme des entailles et des bavures
sur le côté plat de la lame n’affecteront pas les performances
de déchiquetage de la machine.
7. Pour les lames qui ont été aiguisées à maintes reprises,
assurez-vous que la surface aiguisée s’étend au-delà de
l’orifice de la fente de déchiquetage. Si elle ne s’étend pas
au-delà de l’orifice, il faut remplacer les lames.
45˚
SURFACE
AIGUISÉE
SURFACE DE MONTAGE,
NE PAS AFFÛTER
.50”
SURFACE
AIGUISÉE
SURFACE DE MONTAGE,
NE PAS AFFÛTER
1. Retirez les deux boulons de retenue de 3/8 po situés sur le
couvercle d’accès.
2. Inclinez le couvercle pour l’ouvrir et accéder au rotor. Tournez
le rotor de manière à ce que les boulons retenant la lame en
place soient accessibles.
3. Installez le dispositif de blocage de disque (consultez la
section 5.3)
4. Retirez les deux boulons et les rondelles qui maintiennent la
lame sur le disque. La visserie peut être réutilisée. Procédez
de même pour les autres lames.
5. Les lames sont dotées de deux bords et peuvent être
inversées une fois avant d’être affûtées.
6. Refixez les lames neuves ou affûtées sur le disque à l’aide
de la visserie existante. Appliquez de l’enduit frein-filets sur
les boulons. Serrez à un couple de 162 NM (120 lb-pi).
Figure 5.2, Accès boulons du couvercle
