22 DÉCHIQUETEUSE DE 6 POUCES
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
Vérifiez l’état de la courroie d’entraînement tous les ans ou toutes les 50 heures de fonctionnement, la première éventualité prévalant.
Si la courroie est craquelée, effilochée, usée ou étirée, remplacez-la.
Pour remplacer la courroie :

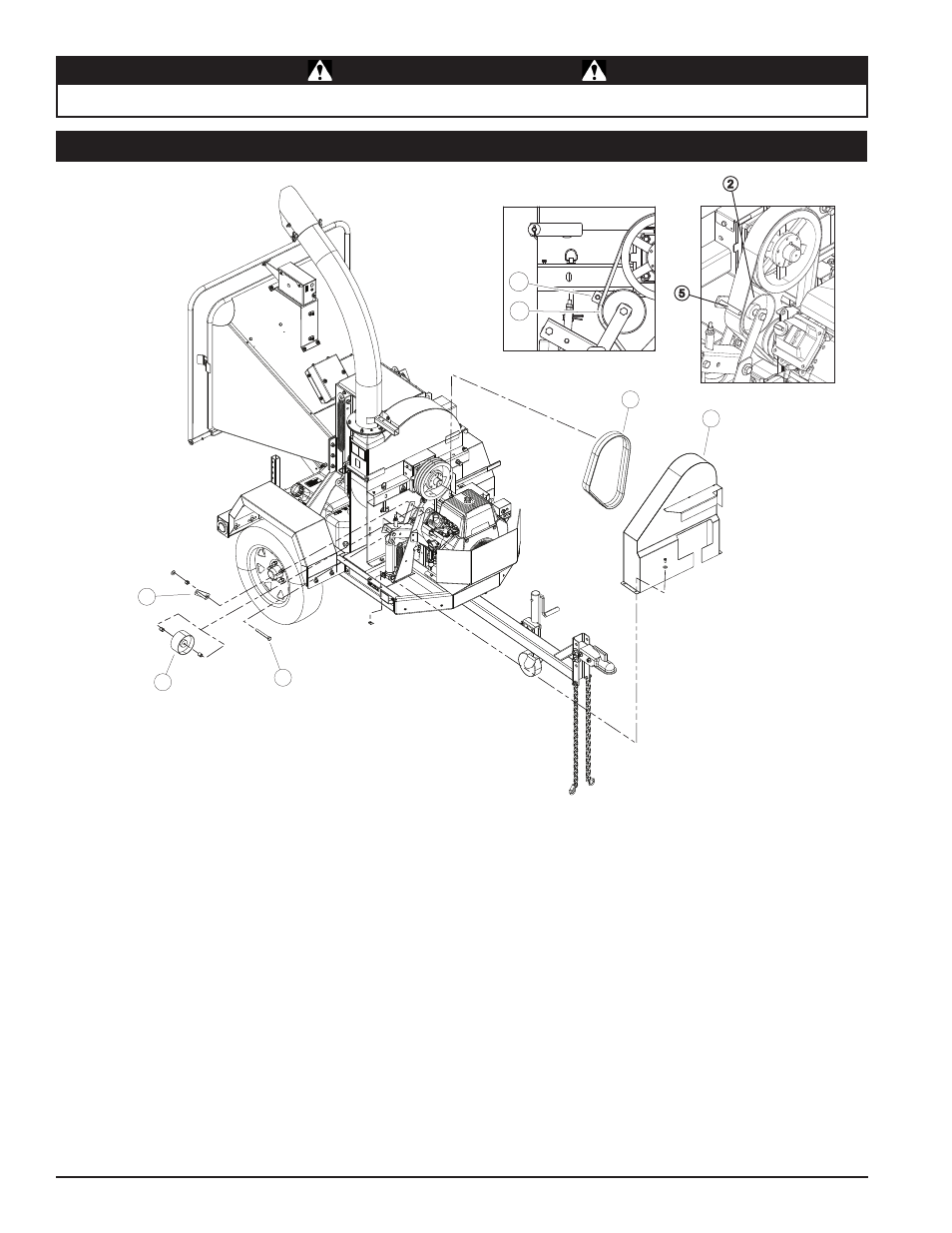

1. Enlevez la protection de courroie(1).
2. Pour retirer la poulie de tension(2), enlevez le boulon(3) de 1/2 po x 4-1/2 po, les pièces d’écartement, la rondelle et l’écrou.
3. Retirez la courroie d’entraînement(4) des poulies et jetez-la.
4. Inspectez les poulies pour détecter tout signe éventuel d’usure. Remplacez les poulies si elles sont craquelées ou usées au point
que la zone de friction de la courroie cesse d’être lisse ou plate.
5. Installez une courroie neuve sur les poulies et le tendeur de courroie inférieur.
6. À l’aide de la visserie de 1/2 po, remettez en place la poulie de tension de la courroie dans la partie soudée du bras de
tension. Assurez-vous que la goupille(5) est positionnée de sorte qu'elle n'entre pas en contact le boulon tout engagé et serrer
fermement.
7. Vérifiez l’alignement des poulies en calant une règle droite sur les joues des deux poulies. Réglez la poulie inférieure (moteur)
si nécessaire pour assurer l’alignement.
8. Vérifiez la tension de la courroie et effectuez les réglages nécessaire s. Le milieu de la courroie devrait fléchir de 3/16 po quand
elle est soumise à une charge de 6 lb. Au besoin, réglez la tension du ressort.
9. Remettez la protection de courroie.
5.13 REMPLACEMENT DE LA COURROIE D’ENTRAÎNEMENT
5
2
5
2
1
2
3
4
5
