DÉCHIQUETEUSE DE 6 POUCES
Partie
ASSEMBLAGE
2
2.1 FIXATION DES ROUES DE LA REMORQUE
2.2 FIXATION DU CRIC ET DE L’ATTLAGE DE LA REMORQUE
1. Sortez la déchiqueteuse de son emballage d’expédition.
Placez-la sur une surface horizontale avant de tenter de
l’assembler. Consultez le tableau des couples de serrage
des boulons et des vis à la fin du manuel.
2. Levez la remorque à plusieurs centimètres au-dessus du sol
à l’aide d’un treuil ou d’un cric. Veillez à soutenir solidement
la déchiqueteuse.
3. Maintenez une des roues contre un des moyeux et alignez les
trous des boulons de roue sur ceux des boulons de moyeu.
Vissez les écrous (se trouvant dans le sac de pièces) sur
les boulons de roue et serrez-les à un couple de 100 lb-pi.
Effectuez ce serrage suivant une configuration en croix.
Procédez de même sur l’autre roue.
4. Vérifiez le serrage des boulons de roue après les 966 premiers
kilomètres (600 miles) puis tous les mois par la suite.
Non-modèles conformes aux normes
1. Lieu jack (1) sur le cadre à l'emplacement de montage et insérer l'anneau élastique à sécuriser.
2. À attache de montage (2) d'accrocher pôle (3) en utilisant deux 5/8 "x 4-1 / 2" (4) boulons et écrous centraux et un couple de 150
lb-pi. Fixez 2 "coupleur (5) au coupleur monter avec deux 1/2 x 4" vis (6) et les écrous de verrouillage central. Couple de 75 lb-pi.
3. Fixez les deux plaques de sécurité (7) au pôle d'attelage à l'aide des deux avant moitié x 4-1 / 2 "boulons à tête hexagonale (8),
des rondelles et des écrous. Gardez les boulons en vrac lors de la fixation au châssis.
4. Faites glisser le pôle d'attelage jusqu'à l'essieu. De dessous, placez une moitié x 4 boulon "hexagonale (6) dans le trou au milieu
du pôle d'attelage et l'avant du châssis. Fixez avec écrou et le couple de 75 ft. Lbs.
5. Fixer les plaques de sécurité en utilisant le dos de deux 1/2 x 4-1 / 2 "boulons à tête hexagonale (8), des rondelles et des écrous.
Couple tous les boulons de la plaque de sécurité de 75 m. Lbs.

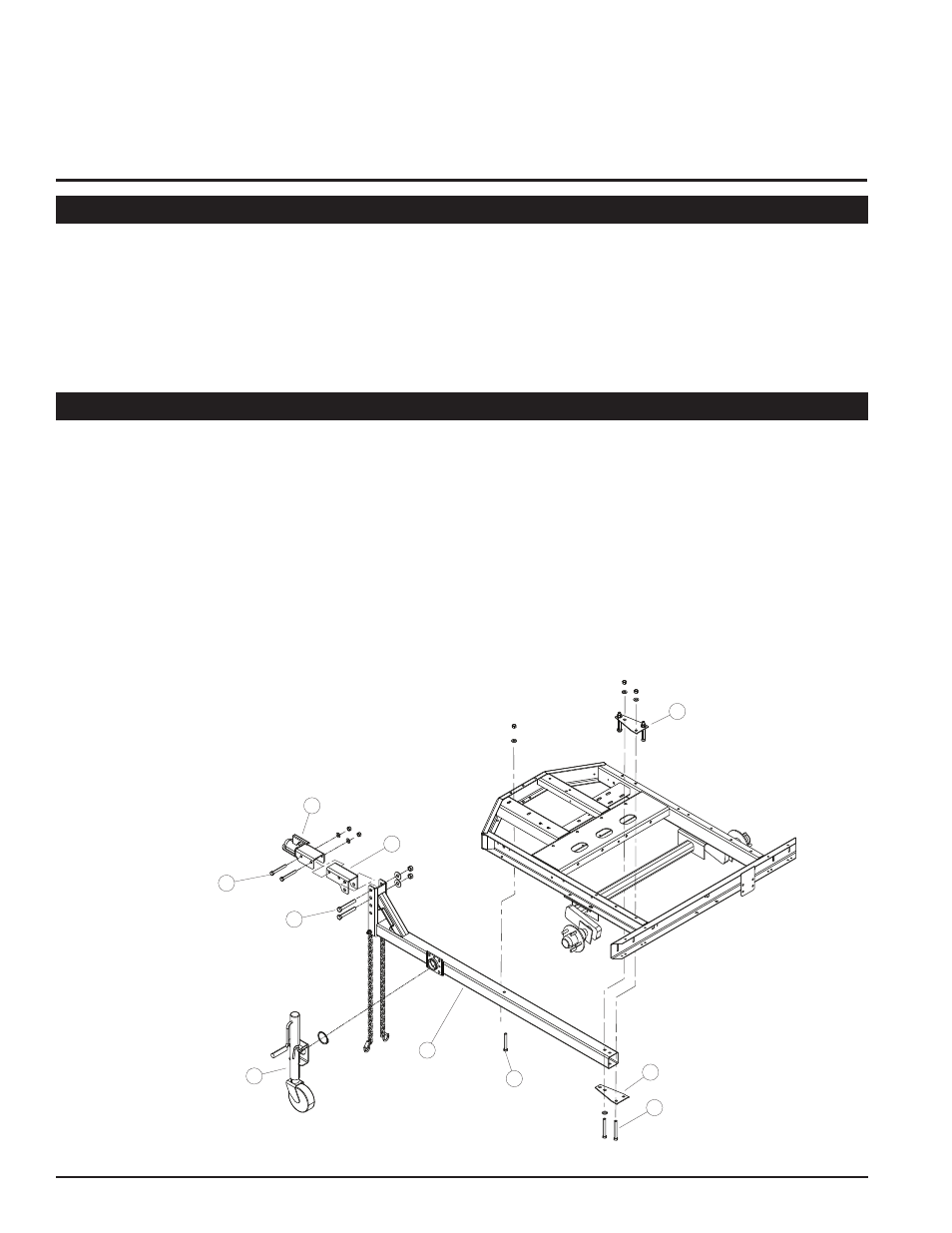

Figure 2.1
1
2
3
4
5
6
7
7
8
6
