17
FRANÇAIS
DÉCHIQUETEUSE 9 POUCES
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
appuyant sur la pédale d’engagement de courroie. Enlevez
la courroie d’entraînement des poulies.
5. Installez la courroie d’entraînement neuve sur les poulies.
6. Vérifiez l’alignement des poulies avec une règle droite et
effectuez les réglages nécessaires.
7. Vérifiez la tension de la courroie et effectuez les réglages
nécessaires. Le milieu de la courroie devrait fléchir de 7/16
po quand elle est soumise à une charge de 20 lb (voir la
figure 5,5).
8. Remettez en place la courroie de la pompe hydraulique.
Réglez à nouveau la tension de la courroie de la pompe
hydraulique en glissant celle-ci dans les fentes de montage.
Serrez les boulons.
9. Enlevez la protection de courroie.
10. Appuyez sur la pédale d’engagement de courroie, démarrez
le moteur, engagez la courroie d’entraînement et testez la
machine. Réglez les poulies et la tension de la courroie au
besoin.
Un couple de serrage incorrect des boulons peut entraîner des
dommages matériels et/ou corporels.
ATTENTION
5.9 RÉGLAGE/REMPLACEMENT DE LA
COURROIE D’ENTRAÎNEMENT
Vérifiez l’état des courroies d’entraînement annuellement ou
toutes les 25 heures de fonctionnement, selon l’événement qui
se produit en premier. Remplacez la courroie si elle est fissurée,
éraillée ou usée. Pour remplacer la courroie, procédez de la
manière suivante:
1. Arrêtez le moteur.
2. Enlevez la grande protection de courroie.
3. Enlevez la courroie en desserrant les boulons de la pompe
hydraulique (figure 5,4).
4. Soulagez la tension de la courroie d’entraînement en

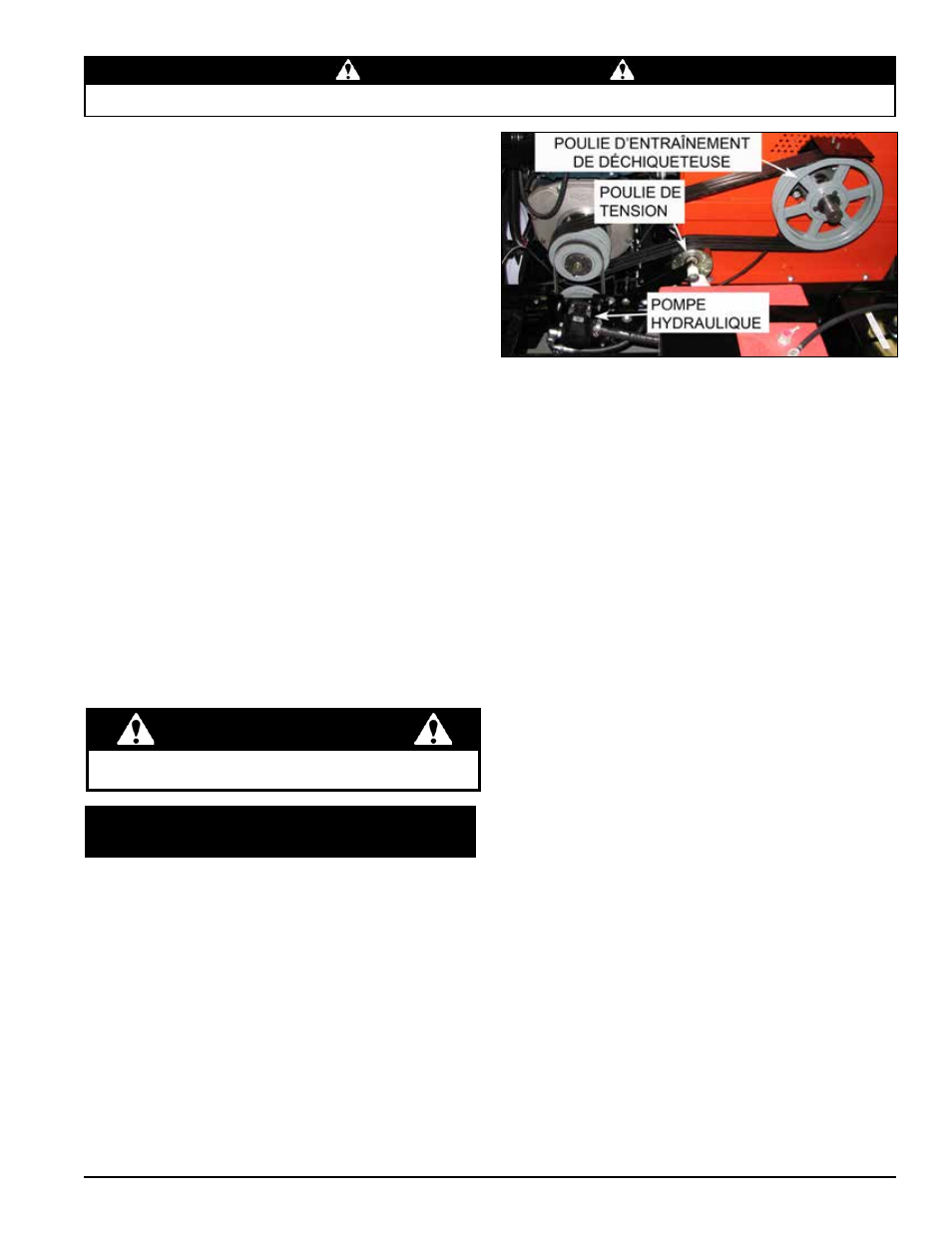

Figure 5,4. La courroie d'entraînement
9. Faites glisser le collier du côté courroie sur l’arbre contre le
palier du côté courroie. Veillez à ce que la vis de pression
du collier s’aligne avec le capteur. Faites glisser la bague
sur l’arbre, la bride contre le collier et immobilisez la bague
sur l’arbre. Fixez la grande poulie sur la bague en réinsérant
les boulons dans les trous non filetés. Serrez uniformément
jusqu’à ce que l’ensemble soit bien ajusté. Serrez les boulons
à un couple de 180 po-lb.
10. Remettez les courroies d’entraînement sur les poulies.
11. Vérifiez l’alignement des poulies avec une règle droite et
effectuez les réglages nécessaires. Vérifiez la tension de la
courroie. Le milieu de la courroie devrait fléchir de 7/16 po
quand elle est soumise à une charge de 20 lb. Consultez
Réglage de la tension de la courroie
12. Remettez en place la courroie de la pompe hydraulique.
Réglez à nouveau la tension de la courroie de la pompe
hydraulique en glissant celle-ci dans les fentes de montage.
Serrez les boulons. (Passez à l’étape 23 si le numéro
d’identification du véhicule est 5VJAA00178W001015 et
supérieur)
13. Assurez-vous que l’écart entre couteau et enclume est à 1/16
po par rapport à la lame la plus proche et serrez les boulons
de l’enclume à un couple de 75 pi-lb.
14. Remettez les guides de courroie et la protection de courroie
et reprenez l'utilisation de la machine.
15. Appuyez sur la pédale d’engagement de la courroie,
démarrez le moteur, engagez la courroie d’entraînement et
testez la machine. Effectuez un nouveau réglage des poulies
et de la tension de la courroie au besoin.
