9

FRANÇAIS

DÉCHIQUETEUSE 9 POUCES

Partie

FONCTIONS ET

COMMANDES

3

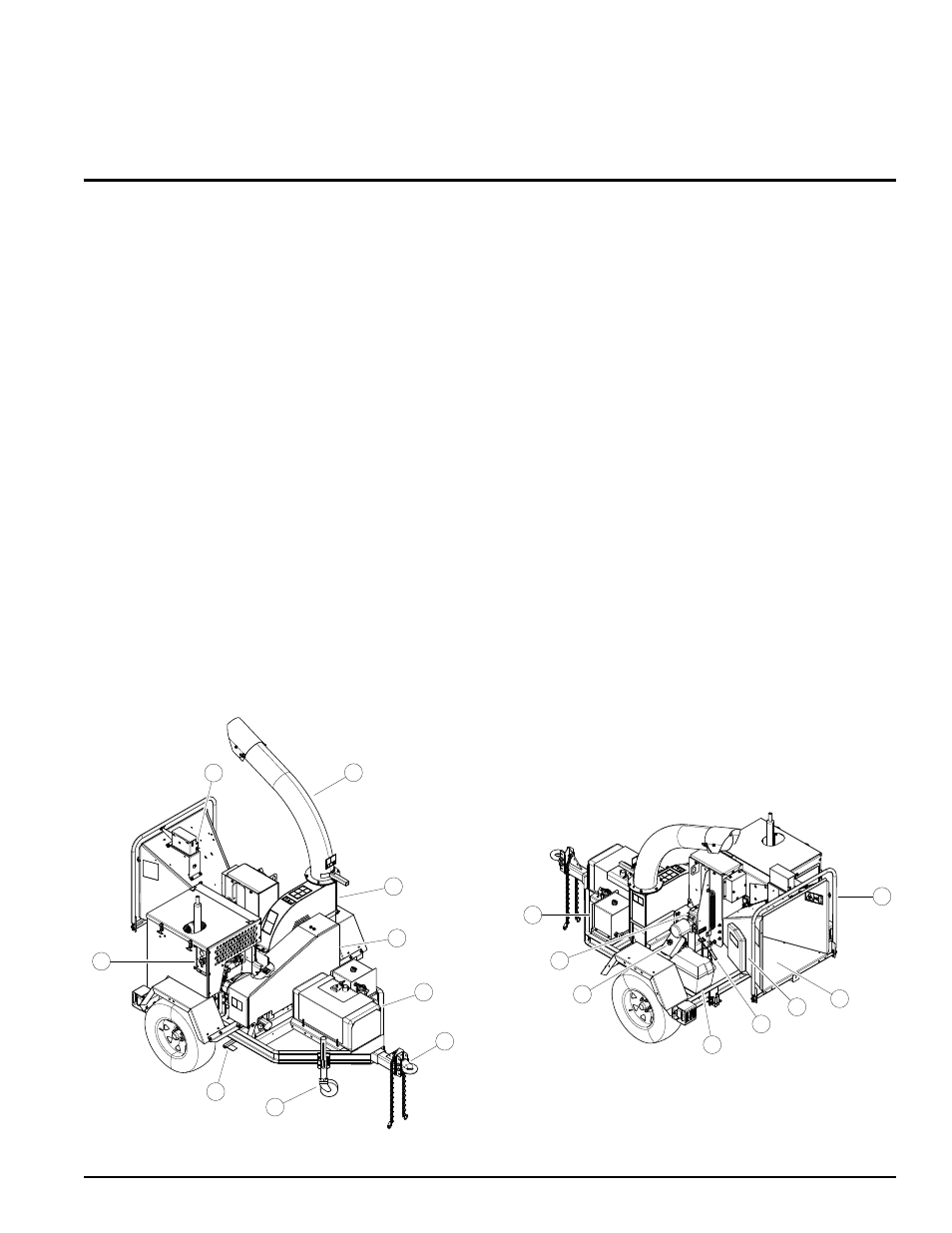

La compréhension du fonctionnement de votre machine vous aidera à réaliser les meilleurs résultats dans l’utilisation de votre

déchiqueteuse. Les descriptions suivantes définissent les fonctions et commandes de votre machine.

1.

Goulotte de déchiqueteuse : Envoie les matériaux vers les

lames de la machine qui va les déchiqueter.

2.

Tube de décharge : Les matériaux déchiquetés sortent par

ce tube. Il est réglable sur 360 degrés.

3.

Couvercle d’accès au rotor : Se relève pour faire apparaître

le rotor.

4.

Protecteur de la courroie d’entraînement : N'enlevez

jamais les protecteurs lorsque la machine est en usage.

5.

Réservoir à carburant : L’indicateur de niveau de carburant

se trouve sur le dessus.

6.

Crochet d’attelage : Utilisez toujours des chaînes de sécurité

pour remorquer.

7.

Cric de flèche pivotante : Elle doit toujours être en position

RELEVÉE et ne doit pas toucher le sol lorsque la machine

se déplace. Durant le fonctionnement, placez-le en position

ABAISSÉE sur une surface horizontale. Tournez la poignée

pour relever ou abaisser la roue.

8.

Caisson porte-batterie : Utilisez une batterie de groupe 24

600 ampères de démarrage à froid au minimum.

9.

Pédale d’engagement de courroie : Utilisée pour

désengager la courroie d’entraînement du rotor.

10.

Panneau de commande : Contient l’interrupteur à clé, la

commande des gaz, l’interrupteur Murphy et les jauges.

11.

Réservoir de fluide hydraulique : Vérifiez le niveau du fluide

hydraulique avant chaque utilisation.

12.

Voyant du dispositif de commande : Lorsque le voyant

vert clignote, augmentez le régime. Lorsque le voyant vert

du dispositif de commande est fixe, le rouleau d’alimentation

peut être mis en position d’avance. Consultez la section 6

pour plus de détails.

13.

Cric de levage de rouleau d’alimentation : À l’aide du

cric, soulevez le rouleau d’alimentation pour procéder aux

réparations ou à l’entretien. Consultez la section 5.7.

14.

Compartiment des manuels : Pratique pour ranger vos

manuels.

15.

Dispositif de blocage de disque et goupille : Le dispositif de

blocage sert à maintenir le disque de la déchiqueteuse pour

permettre d’effectuer son entretien. Consultez la section 5.2.

16.

Barre de commande de rouleau d’alimentation : Déplacez

la barre de commande de rouleau d’alimentation pour

commencer à introduire des matières végétales dans la

déchiqueteuse.

17.

Commande de vitesse de rouleau d’alimentation :

Tournez-la dans le sens horaire pour augmenter la vitesse

des rouleaux d’alimentation et dans le sens antihoraire pour

la diminuer.

12

2

3

4

5

6

7

9

10

8

13

14

1

16

17

15

11
