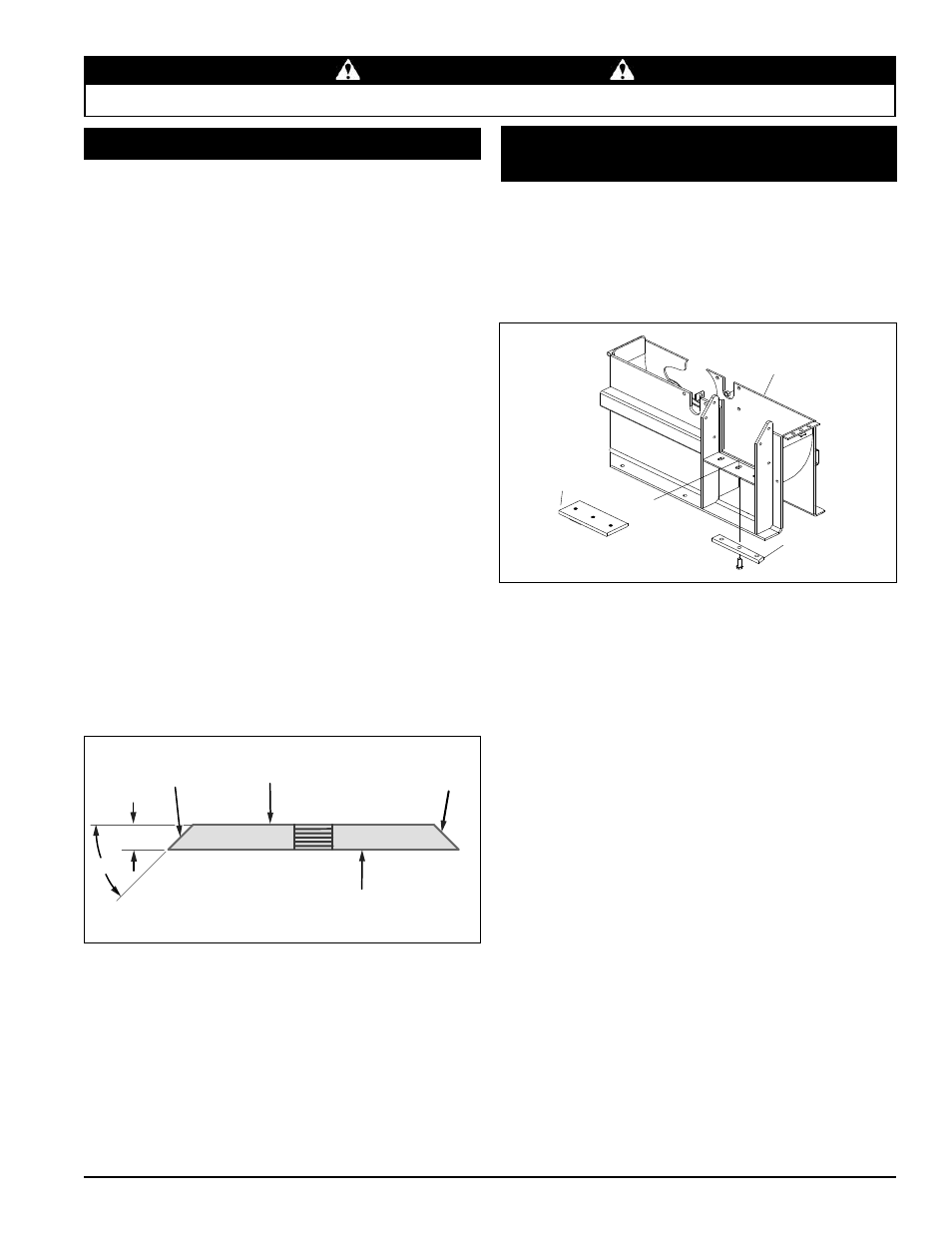

15

FRANÇAIS

DÉCHIQUETEUSE 9 POUCES

SERVICE & ENTRETIEN

AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE

D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.

MISE EN GARDE

5.6 RÉGLAGE DE L’ENCLUME DE LA

DÉCHIQUETEUSE

Le dégagement entre les lames de la déchiqueteuse et l’enclume

doit être compris entre 1/16 et 1/8 de pouce. Vérifiez le

dégagement toutes les huit heures de fonctionnement et effectuez

les réglages nécessaires. L’enclume est réversible. Les quatre

côtés de l’enclume peuvent servir au déchiquetage.
Pour régler l’enclume :

LOGEMENT

DU ROTOR

ENCLUME DE

DÉCHIQUETEUSE

PIÈCE

D’ÉCARTEMENT

1. Arrêtez le moteur et attendez que toutes les pièces en

mouvement s’immobilisent.

2. Levez le couvercle d’accès pour faire apparaître le rotor.

3. Sortez la goupille de blocage de sa position de rangement

(figure 5,3).

4. Tournez le clapet antiretour dans le sens horaire pour engager

la pompe.

5. Appuyez sur la poignée pour relever le rouleau d’alimentation

jusqu’à ce que la position de la goupille de blocage s’aligne

sur l’un des trous de la ferrure de support.

6. Passez la goupille de blocage dans la ferrure de support pour

consolider sa position.

7. En accédant à l’enclume par la partie inférieure du rouleau

d’alimentation, desserrez les trois boulons de 1/2 po retenant

l’enclume au châssis de la déchiqueteuse.

8. Si le bord de l’enclume est endommagé ou présente une

usure irrégulière, enlevez l’enclume et utilisez l’un des trois

autres bords.

9. Réglez l’enclume vers l’intérieur ou l’extérieur. Vérifiez le

dégagement entre l’enclume et toutes les lames.

10. Enlevez la goupille de blocage et remettez-la dans sa position

de rangement. Tournez le clapet antiretour dans le sens

antihoraire pour désengager la pompe et abaisser le cric.

11. Fermez le couvercle d’accès au rotor avec des verrous.

Figure 5,2. Emplacement de l’enclume de déchiquetage

5.5 AFFÛTAGE DES LAMES

45˚

SURFACE

AIGUISÉE

SURFACE DE MONTAGE,

NE PAS AFFÛTER

.50”

SURFACE

AIGUISÉE

SURFACE DE MONTAGE,

NE PAS AFFÛTER

Les lames peuvent être meulées sur une meuleuse d’établi ou

par un professionnel.

1. N’aiguisez et ne meulez jamais les surfaces de montage

des lames. Le bord pourrait rouler et la lame pourrait être

endommagée, donnant des performances médiocres de

déchiquetage.

2. Meulez à nouveau le bord angulaire des lames de

déchiquetage pour lui donner un angle de 45 degrés (Figure

5.2.). Assurez-vous qu’un certain type d’appareil fixe est utilisé

pour maintenir correctement la lame à l’angle correct.

3. Veillez à ce que la lame ne surchauffe pas et qu’elle ne

change pas de couleur. Cela enlèverait les propriétés

acquises par traitement thermique.

4. Utilisez des temps de meulage courts et refroidissez avec de

l’eau ou un certain type de liquide de refroidissement.

5. Aiguisez une quantité égale de chaque lame pour maintenir

l’équilibre du disque.

6. De petites imperfections comme des entailles et des bavures

sur le côté plat de la lame n’affecteront pas les performances

de déchiquetage de la machine.

7. Pour les lames qui ont été aiguisées à maintes reprises,

assurez-vous que la surface aiguisée s’étend au-delà de

l’orifice de la fente de déchiquetage. Si elle ne s’étend pas

au-delà de l’orifice, il faut remplacer les lames.

Figure 5,1. Affûtage des lames déchiqueteuses
