14

DÉCHIQUETEUSE 9 POUCES

SERVICE & ENTRETIEN

AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE

D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.

MISE EN GARDE

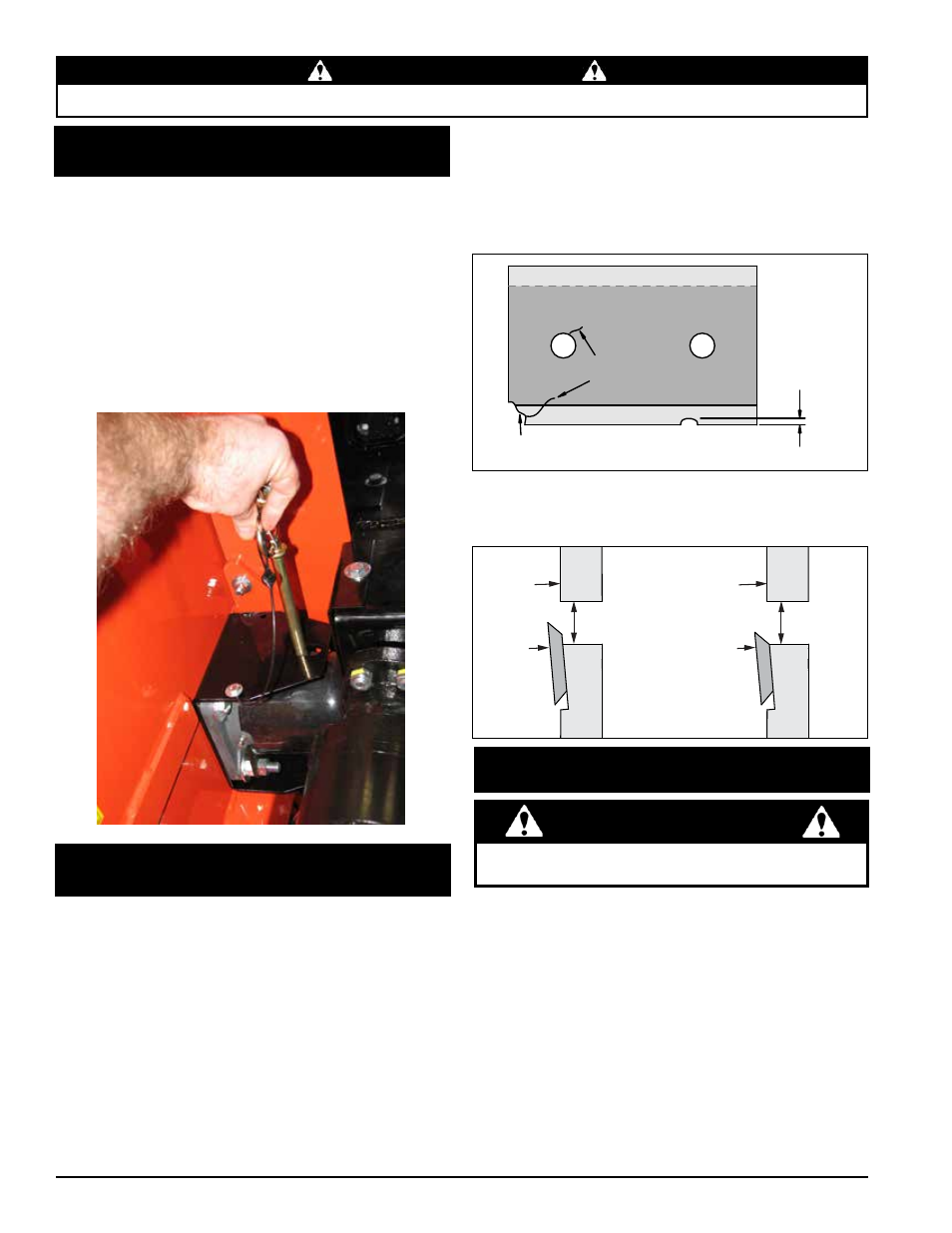

5.4 REMPLACEMENT DES LAMES

DE LA DECHIQUETEUSE

ENTAILLE

SUPERIEURE

A 1/8 PO.

FISSURE

SUPERIEURE

A 1/8 PO.

COIN

CASSE

NOUVELLE

LAME

FENTE DE

DECHIQUETAGE

FENTE DE

DECHIQUETAGE

DISQUE

DE LA

DECHIQUETEUSE

DISQUE

DE LA

DECHIQUETEUSE

LA LAME EST

TROP COURTE

ET DOIT ETRE

REMPLACEE

MISE EN GARDE

Les lames de déchiquetage sont tranchantes ! Faites attention

quand en travaillant sur la machine pour éviter les blessures.

5.3 ENTRETIEN DE LA LAME DE LA

DECHIQUETEUSE

1. Retirez les deux boulons de 3/8 po situés sur le couvercle

d’accès au rotor.

2. Inclinez le couvercle pour l’ouvrir et accéder au rotor. Tournez

le rotor de manière que les boulons retenant les lames soient

accessibles.

3. Fixez le rotor en place en installant le dispositif de blocage

de disque.

4. Retirez les deux boulons retenant la lame sur le disque. La

visserie peut être réutilisée. Procédez de même pour l’autre

lame.

5. Les lames sont dotées de deux bords et peuvent être

inversées une fois avant d’être affûtées.

6. Placez la lame neuve ou affûtée sur le rotor et fixez-la à

l’aide de boulons et de rondelles. Serrez à un couple de 162

NM (120 lb-pi).

5.2 INSTALLANT LE DISPOSITIF DE BLO-

CAGE

Lorsque vous travaillez sur le disque de la déchiqueteuse, utilisez

le dispositif de blocage pour maintenir le disque en place. Suivez

les étapes ci-dessous :
1. Ouvrez le couvercle d’accès au rotor pour exposer le disque

de la déchiqueteuse.

2. Retirez la goupille de sa position de rangement et insérez-la

dans l'orifice de la partie supérieure de l’arbre.

3. Faites tourner le disque de la déchiqueteuse jusqu’à ce que la

goupille glisse à fond dans la partie supérieure de l’arbre.

4. Une fois l’entretien terminé, retirez la goupille et remettez-la

en position de rangement.

Les lames de la déchiqueteuse s’émoussent avec le temps.

Le déchiquetage devient alors difficile et la machine travaille

plus dure

. VERIFIEZ L’ETAT DES LAMES TOUTES LES 5-15

HEURES D’UTILISATION ET AIGUISEZ-LES SI BESOIN.
Un code orange sur le voyant du dispositif de commande clignote

toutes les 15 heures pour vous rappeler de vérifier les lames de la

déchiqueteuse. Pour remettre le dispositif de commande à zéro,

consultez la partie 6.
Vos lames ont besoin d’être aiguisées si :

La machine vibre excessivement au moment de l’alimentation

des branches.

Les branches de petit diamètre ne s’alimentent pas

automatiquement.

Si les copeaux sont inégaux ou effilochés, surtout quand il

s’agit de branches vertes.

Avant d’aiguiser les lames, vérifiez s’il y a des dommages

permanents. Remplacez les lames si :

Vous observez des fissures, coins cassés ou entailles de plus

de 1/8 po. (voir ci-dessous).

La base du bord tranchant est usée ou aiguisée de façon

qu’elle ne dépasse pas de la fente de déchiquetage (voir
ci-dessous).
