38 Remplacement des pièces
Remplacement du MLC
Outils requis : Clé Allen 1/8”, tourne-
écrou 5/16” et un tournevis à lame plate
Dans les écrans miroir, le contrôleur
multiligne (MLC) reçoit le signal du
contrôleur principal et le distribue aux
modules. Les câbles plats sont enfichés
dans les connecteurs de module sur le MLC
et ils sont reliés aux premiers modules de
chaque rang par l'intermédiaire de câbles
plats. L'alimentation la plus proche du
MLC fournit le courant par l'intermédiaire
d'un transformateur dans le boîtier fourni
avec le MLC.
1. Mettez l'écran hors tension.
2. Retirez le module placé
directement devant le MLC. La
Figure 13 indique l'emplacement
approximatif.
3. Déconnectez les câbles d'entrée.
4. Retirez tous les câbles plats, en
étiquetant le numéro de module
correspondant pour pouvoir les
remettre en place correctement.
5. Retirez les six écrous qui maintiennent la carte en place à l'aide d'un tourne-écrou
5/16".
6. Pour installer le nouveau MLC, remettez en place l'unité, ainsi que les six écrous qui
le maintiennent à l'arrière de l'écran. Reconnectez les câbles d'entrée et plats. Mettez
sous tension, en surveillant la séquence d'amorçage. Assurez-vous que les LED
placées à droite des prises fibres optiques sont allumées ; la LED DS23 placée à
gauche du câble à fibres optiques doit être éteinte. La Figure 21 et la Figure 27
proposent de plus amples informations.

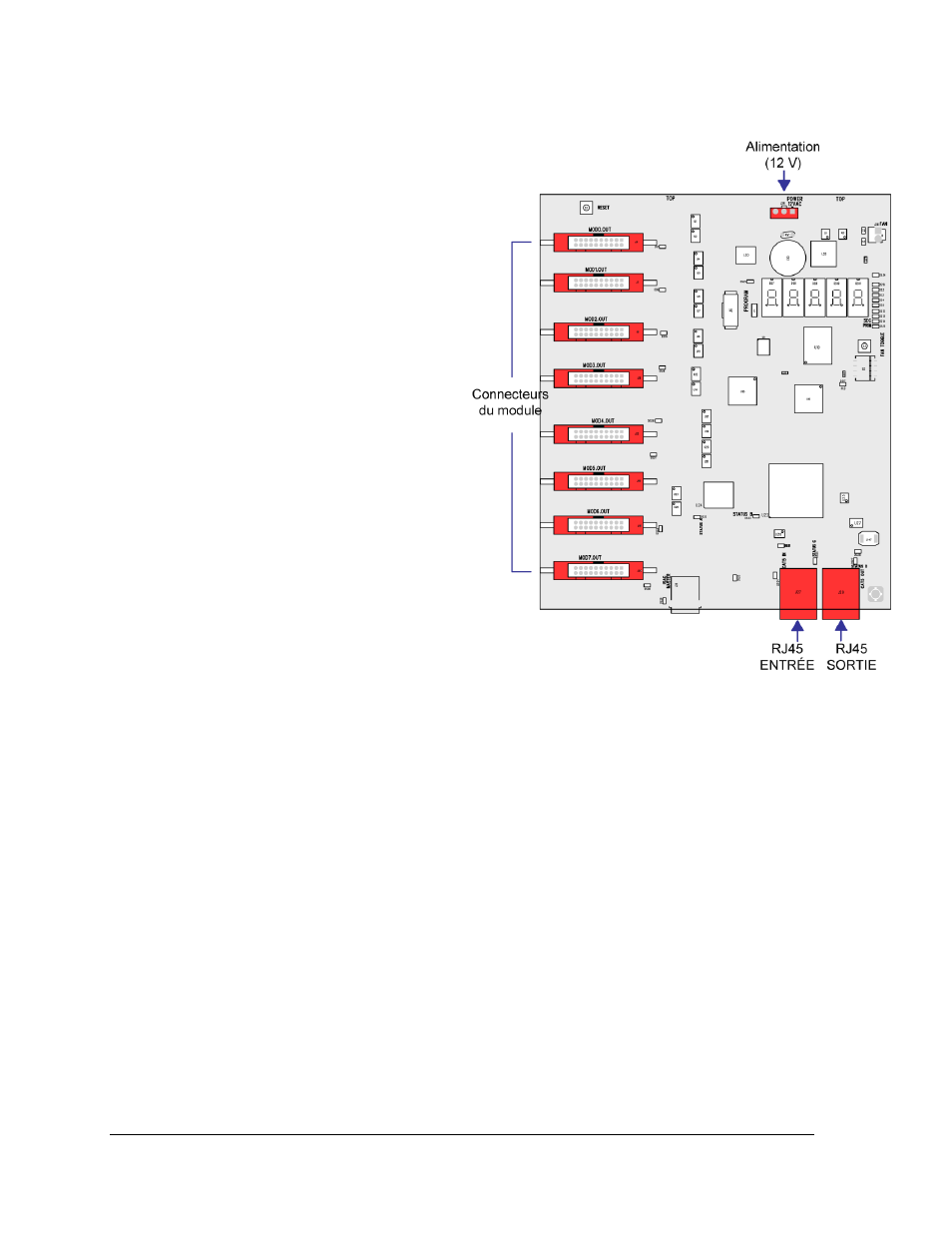

Figure 27 : Contrôleur multiligne
