22 Maintenance
7. Placez le module dans son emplacement approprié, en vous assurant que le bourrelet
de calfeutrage est en place. Verrouillez le module en haut et en bas en tournant la clé
Allen d'un quart de tour dans le sens des aiguilles d'une montre.
Remarques :
 Le bourrelet de calfeutrage placé sur le bord
arrière du module doit être intact et en bon
état pour éviter que l'eau ne puisse s'infiltrer
dans l'écran.
 Les taquets du module doivent être
totalement en prise afin de créer un joint
étanche autour du bord du module. Le
module doit être bien logé contre l'écran
lorsque les taquets sont totalement en prise.

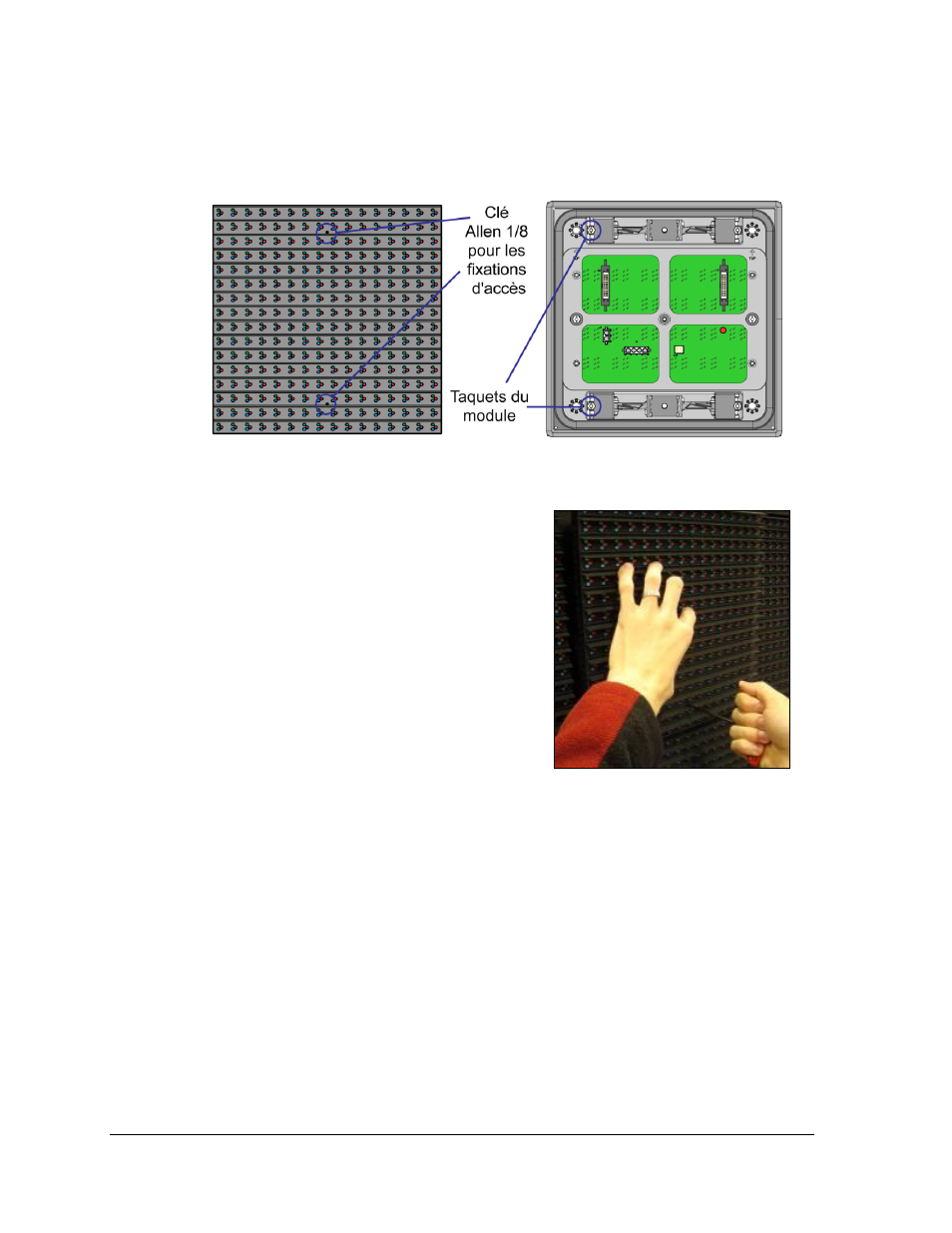

Figure 14 : Emplacement des taquets du module (20 mm)
Figure 15 : Extraction d'un module
