24 Maintenance
Filtres
Un plateau à filtre se trouve au-dessous de
chaque ventilateur d'entrée. À chaque fois
que vous inspectez les ventilateurs, vous
devez faire de même pour les filtres, et les
nettoyer ou les remplacer si nécessaire.
Pour accéder au ou aux filtres, appuyez
fermement sur la languette placée sur la
partie inférieure de l'avant du plateau à filtre
et tirez-la.
Vous pouvez nettoyer les filtres avec de l'eau
ou de l'air comprimé (pas plus de 60 psi et à
au moins 1,8 m/6” de distance) envoyé à
travers le filtre dans la direction opposée à
celle de l'écoulement normal de l'air. Laissez
sécher les filtres avant de les replacer dans les
plateaux. Encore une fois, Daktronics
encourage les utilisateurs et les techniciens d'entretien à faire appel à leur jugement pour
déterminer s'il convient de nettoyer ou de remplacer les filtres.
Remarque : L'air est aspiré vers le haut à travers le filtre. Veillez à vérifier le bas du filtre,
puisque c'est le côté qui exige un nettoyage.
Circulation d'air
Les ventilateurs sont activés
une fois que les composants
internes de l'écran atteignent
une certaine température.
Si les ventilateurs ne
fonctionnent pas, vous
pouvez les vérifier en
coutournant les contrôles de
température. Pour vérifier le
fonctionnement des
ventilateurs, ouvrez l'écran
pour dégager le contrôleur.
La Figure 13 propose un
exemple. Appuyez sur le
bouton de contournement
de la carte du contrôleur et
maintenez-le enfoncé pour
activer temporairement les ventilateurs. La Figure 17 représente le bouton de test. Si un
ventilateur ne tourne pas ou ne fonctionne pas normalement, vous devez le remplacer.

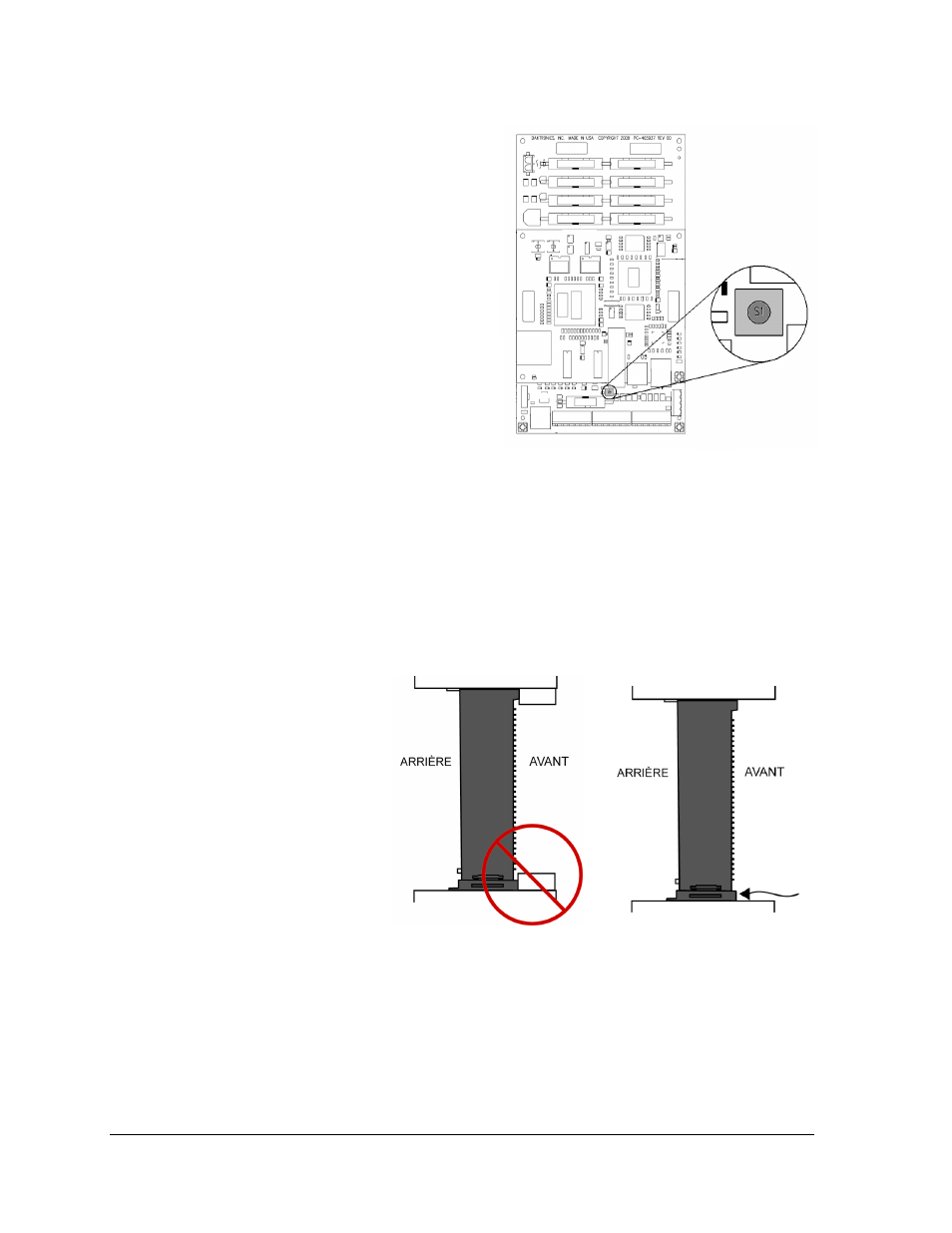

Figure 17 : Bouton de test du ventilateur
Figure 18 : Circulation d'air
restreinte
Figure 19 : Circulation d'air non
restreinte
