Cybex FT-360S Functional Trainer Owner’s Manual
Assemblage
Page 6-4
Installation des talons de surélévation
AVERTISSEMENT : Faites preuve d’une extrême prudence lorsque vous installez les talons de surélévation.
La non-observation de cette recommandation pourrait entraîner
des blessures.
REMARQUE : Deux personnes au minimum sont nécessaires pour retirer le FT-360S de la palette.
1.
Enlevez le FT-360S de la palette (reportez-vous
aux étapes 1A à 1C et à la fi gure 1).
Enlevez les quatre boulons fi xant le FT-360S
A.
à la palette. Reportez-vous à la fi gure 1.
Avec une personne de chaque côté, soulevez
B.
avec précaution le FT-360S et retirez-le de la palette.
Placez le FT-360S à l’endroit où il sera utilisé.
C.
2.
Installation des talons de surélévation sur les
stabilisateurs (reportez-vous aux étapes 2A à 2D
et à la fi gure 2).
Repérez les quatre talons de surélévation 2 x 5,25
A.
(n° 97) et deux stabilisateurs (n° 103).
Déployez l’un des stabilisateurs (n° 103) de sorte que
B.
la partie inférieure soit orientée vers le haut. Reportez-
vous à la fi gure 2.
Retirez l’endos des deux talons de surélévation
C.
et installez les deux talons 2 x 5,25 (n° 97) tel
qu’illustré à la fi gure 2.
Répétez les étapes A à C pour l’autre stabilisateur.
D.
3.
Installation des talons de surélévation sur le châssis
(reportez-vous aux étapes 3A à 2E et à la fi gure 3).
Repérez les quatre talons de surélévation 3 x 5 (n° 98).
A.
Inclinez avec précaution le FT-360S vers l’avant (30 degrés
B.
maximum) ou juste assez pour installer les talons de surélévation.
Reportez-vous à la fi gure 3 de la page suivante.
Tandis qu’une personne maintient le FT-360S incliné, enlevez l’endos de deux des talons de surélévation
C.
et installez les talons 3 x 5 (n° 98) sur le châssis tel qu’illustré à la fi gure 3, puis abaissez avec précaution
le FT-360S.
Inclinez avec précaution le FT-360S vers l’arrière (30 degrés maximum) ou juste assez pour avoir la place
D.
d’installer deux des talons de surélévation.
Répétez l’étape 3C.
E.

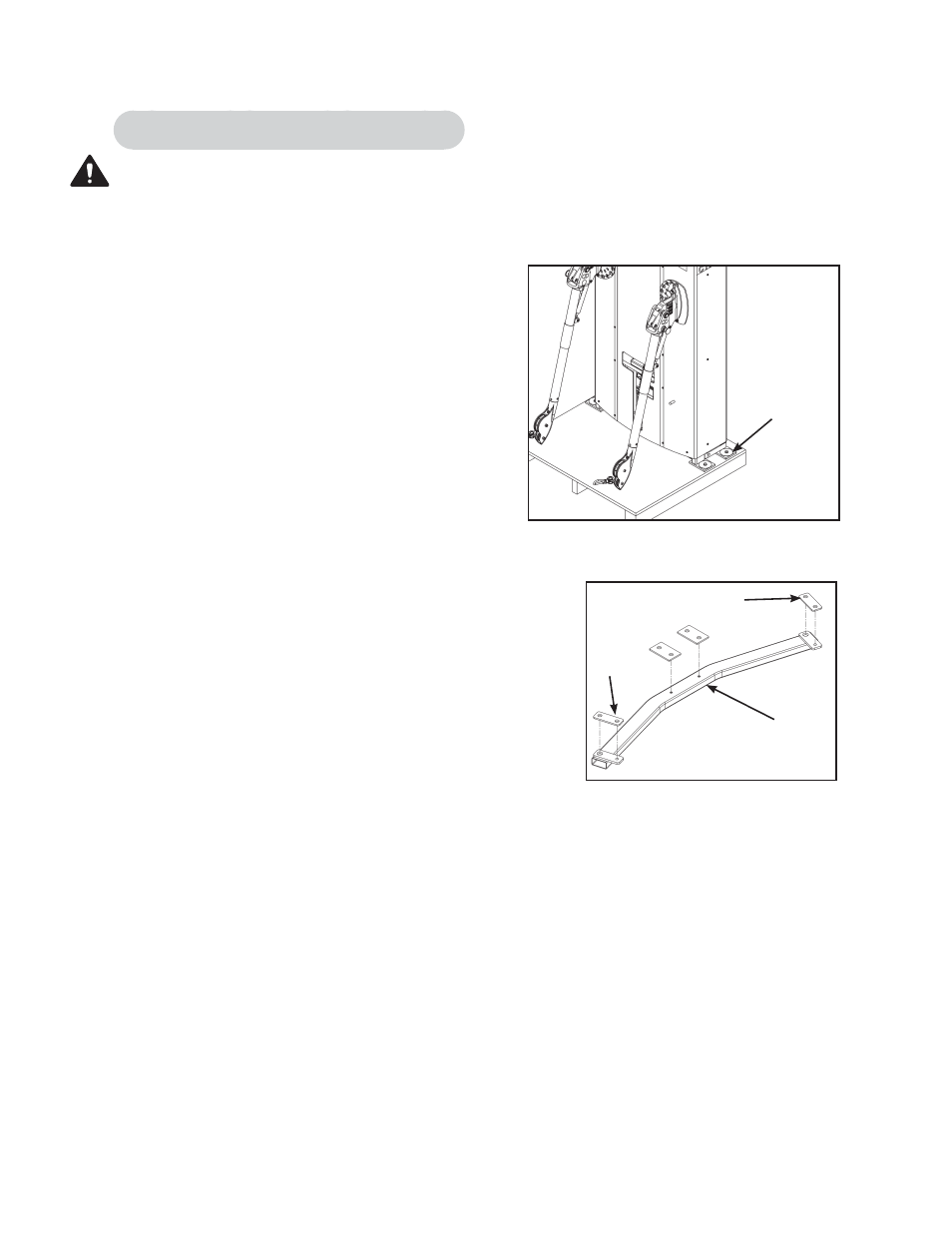

Figure 1
Enlevez les
(4) boulons
fixant le
FT-360S à la
palette
103
97
97
Figure 2
